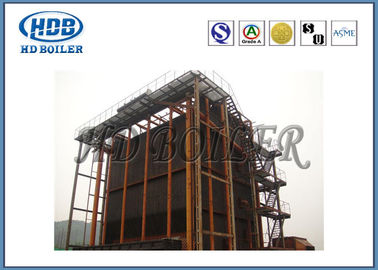

หม้อไอน้ำท่อน้ำหมุนเวียนตามธรรมชาติในแนวตั้งพร้อมเชื้อเพลิงถ่านหิน / ชีวมวล
รายละเอียดสินค้า
| เงื่อนไข: | ใหม่ | ประเภท: | การไหลเวียนตามธรรมชาติ |
|---|---|---|---|
| การใช้: | ด้านอุตสาหกรรม | สไตล์: | แนวตั้ง |
| เชื้อเพลิง: | ถ่านหิน / ชีวมวล | เอาท์พุต: | ไอน้ำ / น้ำร้อน |
| โครงสร้าง: | ท่อน้ำ | ท่าเรือ: | เซี่ยงไฮ้ |
| เน้น |
หม้อต้มน้ำร้อนอุตสาหกรรมหม้อต้มน้ำร้อนถ่านหิน,coal fired hot water boiler |
||
คําอธิบายสินค้า
หม้อไอน้ำท่อน้ำหมุนเวียนตามธรรมชาติในแนวตั้งพร้อมเชื้อเพลิงถ่านหิน / ชีวมวล
รายละเอียดสินค้า
หม้อไอน้ำ Cornertube เป็นหม้อไอน้ำแบบท่อหมุนเวียนตามธรรมชาติซึ่งแตกต่างจากหม้อไอน้ำแบบท่อน้ำอื่น ๆ ด้วยวัฏจักรของไอน้ำและไอน้ำที่มีลักษณะเฉพาะและการแยกไอน้ำอุ่นออกจากส่วนผสมของไอน้ำกับน้ำก่อนการแยกตัวเกิดขึ้นนอกถังซักและตัวลดความร้อนที่ไม่ผ่านความร้อน .
หลักการ
หม้อไอน้ำ Cornertube ได้รับการพัฒนาสำหรับไอน้ำขนาดเล็กการออกแบบนั้นขึ้นอยู่กับปัจจัยสองประการที่ควบคู่ไปกับการไหลเวียนของน้ำที่ดีเยี่ยมควรทำให้เกิดการระบายความร้อนที่เหมาะสมแม้ในงานที่มีน้ำหนักเบาคุณสมบัติพิเศษของมันคือตัวถังแบบ Monocoque นั่นคือตัวลดความร้อนที่ไม่ได้รับความร้อนจะสร้างงานโครงรองรับไม่ใช่ท่อที่โหลดด้วยความร้อนด้วยเหตุนี้หม้อไอน้ำแบบท่อมุมที่มีชื่อว่านอกจากนี้การจัดวางท่อ (ระบบ) ยังเป็นผู้รับผิดชอบเพื่อจัดการท่อไรเซอร์และการจ่ายน้ำในท่อไรเซอร์และท่อลงและรวบรวมส่วนผสมของน้ำไอน้ำและทำการแยกไอน้ำและน้ำออกจากกันล่วงหน้าจำนวนหนึ่งกล่าวง่ายๆคือการไหลเวียนของน้ำจะเกิดขึ้นพร้อมกันผ่านถังซักและ ผ่านเครื่องทำความร้อนที่ไม่ผ่านการทำความร้อนออกมานอกถังซัก
พารามิเตอร์ทางเทคนิค
| รุ่น | DHL10 | DHL 15 | ดีเอชแอล 20 | DHL 25 | DHL 35 | DHL65 | DHL75 | DHL100 | |||||||||||
| เครื่องระเหย | t / ชม | 10 | 15 | 20 | 25 | 35 | 65 | 75 | 100 | ||||||||||
| ความกดดันในการทำงาน | MPa | 1.25,1.6,2.5 | 1.6,2.5,3.82,5.4 | ||||||||||||||||
| อุณหภูมิไอน้ำ | ℃ | 194,225,300,350,400 | 225,300,350,400,450,485 | ||||||||||||||||
| อุณหภูมิของน้ำป้อน | ℃ | 20,50,104,130,150 | |||||||||||||||||
| วิธีการเผาไหม้ | การเบิร์นเลเยอร์ (Grate) | ||||||||||||||||||
| ประสิทธิภาพหม้อไอน้ำ | % | ≥82 | ≥84 | ||||||||||||||||
| การบริโภคน้ำมันเชื้อเพลิง | กก. / ชม | 1450 | 2175 | 2900 | 3625 | 5075 | 8264 | 9532 | 14500 | ||||||||||
| ท่อไอน้ำหลัก (DN) | 125 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | |||||||||||
| วาล์ว (DN) | 50 | 50 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
| เส้นผ่านศูนย์กลางของปล่องไฟ (￠) | มม | 670 | 870 | 870 | 1,000 | 1,000 | 1250 | 1400 | 1400 | ||||||||||
| การใช้พลังงาน Toatal | กิโลวัตต์ | 72.15 | 104.5 | 155.9 | 225.9 | 359 | 642 | 838.5 | 785.5 | ||||||||||
| น้ำหนักตะแกรง | ม2 | 12 | 16 | 22 | 27 | 32 | 64 | 72 | 93 | ||||||||||
| พัดลมดูดอากาศ | Kw | 37 | 55 | 90 | 110 | 185 | 310 | 400 | 400 | ||||||||||
| โบลเวอร์ | 15 | 22 | 30 | 55 | 90 | 160 | 185 | 185 | |||||||||||
| เครื่องปั๊มน้ำ | 15 | 22 | 30 | 55 | 75 | 160 | 240 | 185 | |||||||||||
| ผู้จำหน่ายถ่านหิน | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | |||||||||||
| ตะกรัน | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | |||||||||||
| ตัวลดความเร็ว | 0.75 | 1.1 | 1.5 | 1.5 | 3 | 4 | 4 | 5 | |||||||||||
| ล | 12000 | 13000 | 13000 | 13000 | 14500 | 16700 | 19000 | 21000 | |||||||||||
| ว | 7000 | 7000 | 8000 | 8000 | 9800 | 14500 | 14500 | 16000 | |||||||||||
| ซ | 9000 | 9500 | 10,000 | 12000 | 12000 | 15000 | 15000 | 17000 | |||||||||||
เชื้อเพลิง: ชานอ้อย, ชีวมวล, ลิกไนต์, ถ่านหิน, ถ่านหินบิทูมินัส, เปลือกเกล็ด, ก๊าซเชื้อเพลิง, ขยะอุตสาหกรรม, ก๊าซหุงต้ม, MFO (น้ำมันเตาทางทะเล), สารอินทรีย์, น้ำมัน, ครอก, เปลือกข้าว, ไม้ยางพารา, กากตะกอน, ไม้, เศษไม้
ข้อดี
•การก่อสร้างที่สนับสนุนตนเองโดยผู้ลงแรงทั้งสี่คน
• สามารถขยายจากฐานได้ทุกทิศทางและปรับให้เข้ากับสภาพการใช้งานที่แตกต่างกัน
• การขยายตัวทางความร้อนมาจากบนลงล่างและด้วยการใช้ตะแกรงยิงตะแกรงที่ยิงความแตกต่างของการขยายตัวทางความร้อนจะลดลงโดยการแสดงการปิดผนึกระหว่างตะแกรงและหม้อไอน้ำ
• เส้นทางการจ่ายน้ำที่สั้นลงไปยังท่อไรเซอร์ทำให้การทำงานที่รวดเร็วและเชื่อถือได้มากขึ้นกับโหลดที่แตกต่างกันและการเริ่มต้นอย่างรวดเร็ว
• สามารถใช้ควบคู่กับโรงไฟฟ้าพลังงานแสงอาทิตย์แบบเข้มข้น (CSP) ได้เช่นกันเพื่อเพิ่มประสิทธิภาพ (สูงกว่า 33%) โดยเชื้อเพลิงหลัก ได้แก่ ก๊าซชีวมวลก๊าซฝังกลบและไม้
• โครงสร้างและการจัดวางพื้นผิวทำความร้อนมีความยืดหยุ่นเนื่องจากสามารถจ่ายน้ำได้โดยตรงจากถังซักซึ่งวางไว้ค่อนข้างห่างจากพื้นผิวทำความร้อน
• มีความเสี่ยงต่ำในการเกิดฟองเนื่องจากส่วนผสมของน้ำและไอน้ำที่ป้อนเข้าถังจะรักษาระดับเดียวกันและคงที่ตลอดเวลาโดยปล่อยให้มีพื้นที่เหนือระดับน้ำในถังซัก (โปรดดูรูปแผนผังแผนผัง)
• รูปแบบการโหลดที่รวดเร็วและการทำงานที่เชื่อถือได้ในโหลดแบบแปรผันและที่ความดันเปลี่ยนแปลงอย่างมีนัยสำคัญเนื่องจากระดับน้ำในถังซักคงที่และยังคงไม่ได้รับผลกระทบจากความปั่นป่วน
• จำเป็นต้องใช้เหล็กน้อยลงเนื่องจากไม่มีถังหม้อไอน้ำที่ต่ำกว่าและยิ่งไปกว่านั้นการไม่มีดรัมล่างจะช่วยลดความเครียดจากความร้อนที่ไม่ต้องการ
แนะนำ บริษัท
ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าอุตสาหกรรม;ความร้อนเหลือทิ้งการเผาขยะชีวมวล;ผู้ให้บริการความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่ครอบคลุม HD Boiler นำเสนอบริการที่ไม่เหมือนใครรวมถึงการออกแบบหม้อไอน้ำการประดิษฐ์การติดตั้งการบำรุงรักษาและการเปลี่ยนชิ้นส่วนแรงดันหม้อต้ม
1. พื้นที่ก่อสร้าง 200,000 ตร.ม.
2. วิศวกร 80 คน
3. 200 ช่างเชื่อมที่มีรหัส
4. ผู้ตรวจสอบใบอนุญาต 30 คน (อาจารย์ NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001: 2015
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
