| ขั้นต่ำ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | การเจรจาต่อรอง |
| วิธีการจ่ายเงิน: | L / C, T / T, Wester N Union |
| ความสามารถในการจัดหา: | 20 ชุด / ปี |

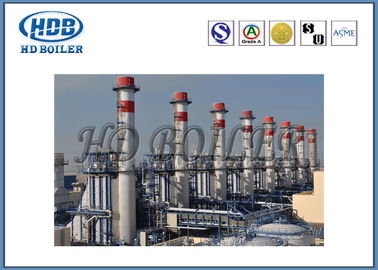

HRSG หม้อไอน้ำรีไซเคิลกรดของเสียระดับมืออาชีพพร้อมมาตรฐานคณะกรรมการแห่งชาติ ASME
เครื่องกำเนิดไอน้ำกู้คืนความร้อน (HRSG)
Heat Recovery Steam Generators เป็นหน่วยการกู้คืนความร้อนเหลือทิ้งประเภทหนึ่งซึ่งใช้ความร้อนเหลือทิ้ง (โดยทั่วไปจากกังหันแก๊ส) เพื่อสร้างไอน้ำดังนั้นโดยทั่วไปแล้ว HRSGs จะติดอยู่กับไอเสียของ Gas Turbinesมักใช้ในโรงไฟฟ้าพลังความร้อนร่วมซึ่งใช้ทั้งกังหันก๊าซและไอน้ำในการขับเคลื่อนเครื่องกำเนิดไฟฟ้าชิ้นส่วนทั่วไปของเครื่องกำเนิดไอน้ำกู้คืนความร้อนมีดังต่อไปนี้:
• Superheater และ desuperheater
• ถังอบไอน้ำกลองโคลนกลองภายใน
• หลอด
• Duct Burner สำหรับการยิงเสริม
• ระเบิดถัง
• เครื่องประหยัด
• อุปกรณ์การยิงรวมถึงเครื่องเผาท่อระบบการจัดการเตาเผาเครื่องนำร่อง
• บายพาสกองซ้อนและกองไอเสียปิดผนึกพัดลมอากาศแผ่นกั้นท่อวาล์วและตัวควบคุม
ข้อควรพิจารณา
1. การออกแบบและการสร้าง HRSG ควรมีลักษณะที่ไม่มีการสั่นสะเทือนที่เป็นอันตรายของท่อท่อท่อปลอกท่อเปลี่ยนท่อและกองไอเสียภายใต้สภาวะการทำงานใด ๆ
2. ส่วนประกอบทั้งหมดของระบบ HRSG ควรสามารถระบายออกได้อย่างสมบูรณ์ควรมีท่อระบายน้ำจุดต่ำสำหรับเปลือกหุ้มท่อท่อและชุดขดลวดทั้งหมดการเชื่อมต่อท่อระบายน้ำทั้งหมดที่มีให้บนชุดขดลวดควรต่อท่อเข้าด้วยกันเพื่อให้เป็นจุดรวบรวมเดียว
3. ควรใช้การยิงเสริมตามความจำเป็นและสามารถทำได้โดยเครื่องเผาท่อ
4. หากได้รับการออกแบบและสร้างตาม ASME BPVC ผู้ผลิตควรได้รับใบรับรองวัสดุสำหรับส่วนประกอบทั้งหมดและตราประทับรหัสและใบรับรองที่จำเป็นทั้งหมด
5. ควรวางและรองรับองค์ประกอบ Superheater เพื่อป้องกันการสั่นสะเทือนการหย่อนคล้อยและการจัดแนวไม่ตรงแนว
6. เพื่อความประหยัดที่มีประสิทธิภาพมากขึ้นโดยทั่วไปควรจัดให้เป็นส่วนหนึ่งของ HRSG
การกำหนดค่า
พารามิเตอร์ทางเทคนิค
| กำลังการผลิตสายการผลิตปูนซีเมนต์ t / d | 1,000 | 2500 | 5,000 | 10,000 | |
| การไหลเข้าของหม้อไอน้ำ Nm3/ ชม | เตาเผา (ด้านหน้า) | 60000 | 88000 | 243000 | 472000 |
| เตาเผา (หาง) | 76000 | 170000 | 328000 | 612000 | |
| หม้อไอน้ำอุณหภูมิก๊าซเข้า℃ | เตาเผา (ด้านหน้า) | 370 | 360 | 380 | 390 |
| เตาเผา (หาง) | 360 | 320 ~ 360 | 330 | 330 | |
| อัตราการระเหย t / h | เตาเผา (ด้านหน้า) | 5.8 | 7.25 | 24 | 50 |
| เตาเผา (หาง) | 7.5 | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 | |
| จัดอันดับแรงดันไอน้ำ Mpa | เตาเผา (ด้านหน้า) | 1.25 | 1.25 | 1.25 | 1.25 |
| เตาเผา (หาง) | 1.25 | 1.25 | 1.25 | 1.25 | |
| จัดอันดับอุณหภูมิไอน้ำ & # 8451; | เตาเผา (ด้านหน้า) | 340 | 330 | 350 | 360 |
| เตาเผา (หาง) | 340 | 300 ~ 340 | 310 | 310 | |
| โครงสร้างหม้อไอน้ำ | เตาเผา (ด้านหน้า) | แนวตั้ง | แนวตั้ง | แนวตั้ง | แนวตั้ง |
| เตาเผา (หาง) | แนวตั้ง | แนวตั้งและแนวนอน | แนวตั้งและแนวนอน | แนวตั้ง |
|
แนะนำ บริษัท
ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าอุตสาหกรรม;ความร้อนเหลือทิ้งการเผาขยะชีวมวล;ผู้ให้บริการความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่ครอบคลุม HD Boiler นำเสนอบริการที่ไม่เหมือนใครรวมถึงการออกแบบหม้อไอน้ำการประดิษฐ์การติดตั้งการบำรุงรักษาและการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ
1. พื้นที่ก่อสร้าง 400,000 ตารางเมตร
2. วิศวกร 150 คน
3. ช่างเชื่อม 600 รหัส
4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
|
|
