| ขั้นต่ำ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการจ่ายเงิน: | L / C, T / T, Wester N Union |
| ความสามารถในการจัดหา: | 500 ชุด / ต่อปี |

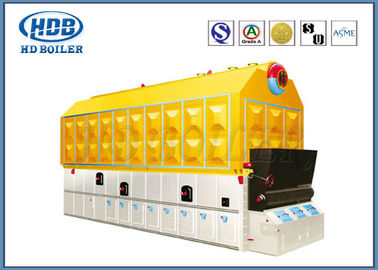

ระดับการประกอบที่ยอดเยี่ยมหม้อต้มน้ำร้อนแบบใช้ถ่านหิน SZL ที่มีการสูญเสียความร้อนเพียงเล็กน้อย
การผลิต
HD หม้อต้มไอน้ำแบบท่อน้ำ SZL เป็นแบบกระบอกคู่, ชุดท่อน้ำ, หม้อต้มแบบตะแกรงโซ่ถังสองกระบอกวางอยู่ที่ระดับบนและล่างของหม้อไอน้ำตามแนวยาวตรงกลางส่วนหน้าของกระบอกสูบด้านบนและท่อระบายความร้อนด้วยน้ำที่ผนังด้านข้างเป็นพื้นที่ให้ความร้อนจากรังสีในเตาในขณะที่ส่วนด้านหลังและช่องท่อในกระบอกสูบด้านล่างทำหน้าที่เป็นพื้นที่การพาความร้อนCoal econnomizer ติดตั้งที่ด้านหลังของโบลิเออร์ความร้อนบางส่วนของควันจากการเผาไหม้ที่ร้อนจะถูกดูดซับโดยเตาจากนั้นความร้อนจากการเผาไหม้ที่ร้อนจะไหลไปยังพื้นที่ให้ความร้อนแบบพาความร้อนผ่านห้องทำความเย็นและระบายออกด้านนอกด้วยปล่องไฟโดยใช้เครื่องประหยัดถ่านหินเครื่องดูดฝุ่นและพัดลมแบบร่าง
ข้อดีด้านประสิทธิภาพ
1 ประสิทธิภาพการปิดผนึกเป็นสิ่งที่ดี
2, เอาท์พุทเพียงพอ
3 ประสิทธิภาพความร้อนสูง
4 ประสิทธิภาพสูง
5, ความปลอดภัยในระดับสูงของระบบอัตโนมัติ
พารามิเตอร์
| รุ่น | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AIISZL15-2.5-AII |
|
ประสิทธิภาพการทำความร้อนสูงสุด (MW) |
6 | 8 | 10 | 15 | |
| แรงดันใช้งานสูงสุด (MPa) | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | |
อุณหภูมิไอน้ำสูงสุด |
193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| อุณหภูมิน้ำประปา | 60 | 60 | 60 | 60 | |
| พื้นที่ทำความร้อน | หม้อไอน้ำ (ม.) | 156 | 197.4 | 235.6 | 335 |
เครื่องประหยัดถ่านหิน (ม.) |
87.2 | 157 | 174.4 | 354 | |
เครื่องอุ่นอากาศ (ม.) |
|||||
พื้นที่ที่มีประสิทธิภาพของตะแกรง (ม.) |
7.8 | 10.1 | 11.8 | 17.3 | |
ปริมาณน้ำ (ม.) |
7.3 | 9.6 | 12.4 | 15.3 | |
ประสิทธิภาพการออกแบบ (%) |
80 | 80 | 80 | 80 | |
| เชื้อเพลิงที่ใช้บังคับ | ถ่านหินอ่อน Class II และ III | ||||
| ขนาดสูงสุดของชิ้นส่วนขนส่ง (ม.) | 6.1 × 3.1 × 3.5 | 6.8 × 3.4 × 3.5 | 7.6 × 3.4 × 3.5 | 9.6 × 3.4 × 3.54 | |
| น้ำหนักสูงสุดของชิ้นส่วนขนส่ง (t) | 25 | 29 | 31 | 42 | |
ขนาดโดยรวมของการติดตั้ง (ม.) |
9.5 × 5.5 × 6.2 | 9.5 × 5.5 × 6.2 | 9.8 × 5.7 × 6.2 | 10.9 × 5.7 × 6.7 | |
พัดลมแบบร่าง |
GY6-1 30 กิโลวัตต์ | GY10-1 45 กิโลวัตต์ | GY10-15 55kw | Y5-47 12D 75 กิโลวัตต์ | |
| พัดลมโบลเวอร์ | T4-72 5A 11kw | GG10-1 15 กิโลวัตต์ | GG10-1 15 กิโลวัตต์ | G4-73 9D 30 กิโลวัตต์ | |
| ผู้ว่าราชการจังหวัดความเร็ว | GL-10P 0.75 กิโลวัตต์ | GL-16P 1.1 กิโลวัตต์ | GL-16P 1.1 กิโลวัตต์ | GL-20P / II 1.5kw | |
ข้อมูล บริษัท
หม้อไอน้ำ HD ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ซื้อขายในชื่อ HD Boiler) เป็นผู้ผลิตอุตสาหกรรมระดับมืออาชีพผลิตหม้อไอน้ำยูทิลิตี้หม้อไอน้ำอุตสาหกรรมหม้อไอน้ำ HRSG และชิ้นส่วนหม้อไอน้ำทุกชนิดเช่นแผงวอเตอร์วอลล์เครื่องประหยัดอากาศ preheaters, superheaters, ส่วนหัว, ท่อครีบเกลียว, ท่อ H-fin, ท่อความร้อนเป็นต้น HD Boiler ตั้งอยู่ใน Dong Lai Industrial Park ชานเมืองทางตะวันออกของ Zhang Jia Gang Cityสถานที่ตั้งของโรงงานอยู่ห่างจากทางด่วน 150 กม. ไปยังท่าเรือเซี่ยงไฮ้หรือ 60 กม. จากถนนสู่ซูโจวหรืออู๋ซีโดยการขนส่งขยายไปทุกทิศทางอย่างสะดวกและรวดเร็ว
1. พื้นที่ก่อสร้าง 200,000 ตร.ม.
2. วิศวกร 150 คน
3. ช่างเชื่อม 600 รหัส
4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
วิดีโอ
|
|
