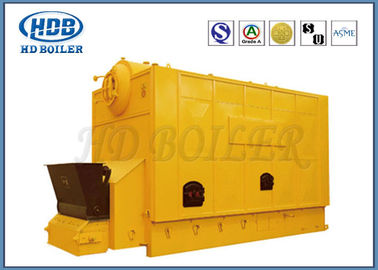

ระบบหม้อต้มไอน้ำร้อนอุตสาหกรรม, หม้อต้มไอน้ำแบบใช้แก๊สแนวนอน
รายละเอียดสินค้า
| เงื่อนไข: | ใหม่ | โครงสร้าง: | ท่อน้ำ |
|---|---|---|---|
| มีเชื้อเพลิง: | ถ่านหิน | การทำงาน: | อัตโนมัติ |
| การวาง: | หม้อไอน้ำแนวนอน | การใช้: | ด้านอุตสาหกรรม |
| การติดตั้ง: | หม้อไอน้ำที่ประกอบ | การไหลเวียนของน้ำ: | การไหลเวียนตามธรรมชาติ |
| แรงดันใช้งานสูงสุด (Mpa): | 1.25-2.5 | จัดอันดับอุณหภูมิไอน้ำ: | พ.ศ. 2496-226 |
| เน้น |
หม้อต้มน้ำร้อนอุตสาหกรรมหม้อต้มน้ำร้อนถ่านหิน,coal fired hot water boiler |
||
คําอธิบายสินค้า
ประสิทธิภาพความร้อนสูง SZL Coal Fired Steam Hot Water Boiler ที่มีอายุการใช้งานยาวนาน
การผลิต
หม้อไอน้ำ HD DZL ซีรีส์และหม้อต้มน้ำร้อนเป็นชุดสูบน้ำกระบอกเดียว, ชุดท่อน้ำ, หม้อต้มแบบตะแกรงโซ่กลองหม้อไอน้ำจัดเรียงตามกึ่งกลาง oฉหม้อไอน้ำตามยาว
ดรัมหน้าและทั้งสองด้านของเตาน้ำ - วาหลอดจะสร้างพื้นผิวความร้อนแบบกระจายดรัมด้านหลังและรังท่อระหว่าง tส่วนหัวของเขาสร้างพื้นผิวการพาความร้อน
ติดตั้งเครื่องประหยัดถ่านหินที่ rหูของหม้อไอน้ำ
หลังจากความร้อนของอุณหภูมิสูงที่เกิดจากการเผาไหม้ fume ถูกดูดซับโดยเตาไฟควันจะไหลไปยังพื้นผิวการพาความร้อน tท่อเผาห้องและไอเสียภายนอกผ่านปล่องไฟผ่านถ่านหิน eคอนโนไมเซอร์เครื่องดักฝุ่นและพัดลมแบบร่าง
คุณสมบัติและข้อดี
1. โครงสร้างที่กะทัดรัดพื้นที่ติดตั้งขนาดเล็กห้องหม้อไอน้ำชั้นเดียวโครงสร้างพื้นฐานที่คุ้มค่า
2. ระดับการประกอบที่ดีระยะเวลาการติดตั้งสั้นและการติดตั้งราคาไม่แพง
3. พื้นผิวทำความร้อนที่เพียงพอและเหมาะสมอุณหภูมิที่รวดเร็ว / ความดันที่เพิ่มขึ้นของหม้อไอน้ำผลผลิตที่น่าพอใจและประสิทธิภาพการทำความร้อนสูง
4. แนะนำอากาศด้วยช่องกระจายอากาศของตะแกรงการกระจายอากาศทั้งหมด
ห้องสามารถปรับการไหลของอากาศได้อย่างอิสระและสามารถควบคุมความเร็วแบบขั้นบันไดได้
5. ถ่านหินที่ใช้งานได้หลากหลายและการเผาไหม้เต็มรูปแบบ
6. ตู้ควบคุมไฟฟ้ามีระบบควบคุมและตรวจสอบอัตโนมัติที่สมบูรณ์
เครื่องมือที่มีระบบอัตโนมัติความปลอดภัยความน่าเชื่อถือและการใช้งานที่เรียบง่าย
พารามิเตอร์
| รุ่น | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
| ประสิทธิภาพการทำความร้อนสูงสุด (MW) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
| แรงดันใช้งานสูงสุด (MPa) | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | |
| อุณหภูมิไอน้ำสูงสุด | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| จัดอันดับอุณหภูมิเต้าเสียบ | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
| พื้นที่ทำความร้อน | หม้อไอน้ำ ()) | 156 | 197.4 | 235.6 | 412 | 508 | 510 | 588.6 |
| เครื่องประหยัดถ่านหิน (m²) | 87.2 | 157 | 174.4 | 413/413/236 | 357 | 496 | 450 | |
| เครื่องอุ่นอากาศ (m²) | - / - / 181 | 199 | 212 | 210 | ||||
| พื้นที่ที่มีประสิทธิภาพของตะแกรง (ตร.ม. ) | 7.8 | 10.1 | 11.8 | 17.3 | 21 | 24.3 | 25.8 | |
| ปริมาณน้ำ (ลบ.ม. ) | 7.3 | 9.6 | 12.4 | 15.3 | 21.6 | 27 | 27.6 | |
| ประสิทธิภาพการออกแบบ (%) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| เชื้อเพลิงที่ใช้บังคับ | ซอฟต์คลาส II | |||||||
| ขนาดสูงสุดของชิ้นส่วนขนส่ง (ม.) | 6.1 × 3.1 × 3.5 | 6.8 × 3.4 × 3.5 | 7.6 × 3.4 × 3.5 | 9.6 × 3.4 × 3.54 | 11 × 3.41 × 3.54 | 8.3 × 3.0 × 3.6 | 8.5 × 3.6 × 3.64 | |
| น้ำหนักสูงสุดของชิ้นส่วนขนส่ง (t) | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
| ขนาดโดยรวมของการติดตั้ง (ม.) | 9.5 × 5.5 × 6.2 | 9.5 × 5.5 × 6.2 | 9.8 × 5.7 × 6.2 | 10.9 × 5.7 × 6.7 | 12 × 5.8 × 6.8 | 13.8 × 6.0 × 10.6 | 18 × 6 × 10.5 | |
| พัดลมแบบร่าง | GY6-1 30 กิโลวัตต์ | GY10-1 45 กิโลวัตต์ | GY10-15 55kw | Y5-47 12D 75 กิโลวัตต์ | GY5-47 12.4D 90 กิโลวัตต์ | GY20-15 110kw | GY35-15 132 กิโลวัตต์ | |
| พัดลมโบลเวอร์ | T4-72 5A 11kw | GG10-1 15 กิโลวัตต์ | GG10-1 15 กิโลวัตต์ | G4-73 9D 30 กิโลวัตต์ | G4-73 9D 30 กิโลวัตต์ | GG20-15 55kw | G40-73 10D 55kw | |
| ผู้ว่าราชการจังหวัดความเร็ว | GL-10P 0.75 กิโลวัตต์ | GL-16P 1.1 กิโลวัตต์ | GL-16P 1.1 กิโลวัตต์ | GL-20P / II 1.5kw | GL-20P / II 1.5kw | GL-30P 2.2kw | GL-40P 3kw | |
ข้อมูล บริษัท
หม้อไอน้ำ HD ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ซื้อขายในชื่อ HD Boiler) เป็นผู้ผลิตอุตสาหกรรมระดับมืออาชีพผลิตหม้อไอน้ำยูทิลิตี้หม้อไอน้ำอุตสาหกรรมหม้อไอน้ำ HRSG และชิ้นส่วนหม้อไอน้ำทุกชนิดเช่นแผงวอเตอร์วอลล์เครื่องประหยัดอากาศ preheaters, superheaters, ส่วนหัว, ท่อครีบเกลียว, ท่อ H-fin, ท่อความร้อนเป็นต้น HD Boiler ตั้งอยู่ใน Dong Lai Industrial Park ชานเมืองทางตะวันออกของ Zhang Jia Gang Cityสถานที่ตั้งของโรงงานอยู่ห่างจากทางด่วน 150 กม. ไปยังท่าเรือเซี่ยงไฮ้หรือ 60 กม. จากถนนสู่ซูโจวหรืออู๋ซีโดยการขนส่งขยายไปทุกทิศทางอย่างสะดวกและรวดเร็ว
1. พื้นที่ก่อสร้าง 200,000 ตร.ม.
2. วิศวกร 150 คน
3. ช่างเชื่อม 600 รหัส
4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
