หม้อต้มน้ำร้อนไอน้ำอุตสาหกรรมอัตโนมัติถังเดี่ยวแนวนอนแนวนอน
รายละเอียดสินค้า
| เงื่อนไข: | ใหม่ | โครงสร้าง: | ท่อน้ำ |
|---|---|---|---|
| มีเชื้อเพลิง: | ถ่านหิน | ความสามารถในการระเหยสูงสุด: | 1-20 ตัน / ชม |
| อุณหภูมิของ Steam ที่ได้รับการจัดอันดับ: | 170-204 | การทำงาน: | อัตโนมัติ |
| การวาง: | หม้อไอน้ำแนวนอน | การใช้: | ด้านอุตสาหกรรม |
| การติดตั้ง: | หม้อไอน้ำที่ประกอบ | การไหลเวียนของน้ำ: | การไหลเวียนตามธรรมชาติ |
| เน้น |
หม้อไอน้ำอุตสาหกรรมหม้อต้มน้ำร้อนถ่านหิน,coal fired hot water boiler |
||
คําอธิบายสินค้า

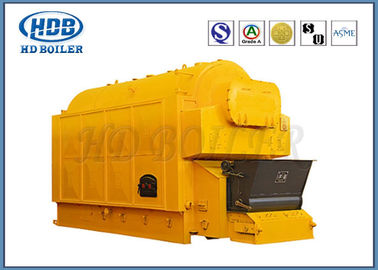

ระยะเวลาการติดตั้งสั้น DZL Coal Fired Steam Hot Water Boiler ที่มีอายุการใช้งานยาวนาน
การผลิต
หม้อไอน้ำ HD DZL ซีรีส์และหม้อต้มน้ำร้อนเป็นชุดสูบน้ำกระบอกเดียว, ชุดท่อน้ำ, หม้อต้มแบบตะแกรงโซ่กลองหม้อไอน้ำจัดเรียงตามกึ่งกลาง oฉหม้อไอน้ำตามยาว
ดรัมหน้าและทั้งสองด้านของเตาน้ำ - วาหลอดจะสร้างพื้นผิวความร้อนแบบกระจายดรัมด้านหลังและรังท่อระหว่าง tส่วนหัวของเขาสร้างพื้นผิวการพาความร้อน
ติดตั้งเครื่องประหยัดถ่านหินที่ rหูของหม้อไอน้ำ
หลังจากความร้อนของอุณหภูมิสูงที่เกิดจากการเผาไหม้ fume ถูกดูดซับโดยเตาไฟควันจะไหลไปยังพื้นผิวการพาความร้อน tท่อเผาห้องและไอเสียภายนอกผ่านปล่องไฟผ่านถ่านหิน eคอนโนไมเซอร์เครื่องดักฝุ่นและพัดลมแบบร่าง
คุณสมบัติและข้อดี
1. แนวนอนถังเดียวท่อน้ำตะแกรงหม้อต้ม.ประกอบด้วยตัวถังส่วนบนและตะแกรงล่าง
2. โครงร่างตามยาวสำหรับตัวถังหม้อไอน้ำแบบดรัมเดี่ยวถังหม้อไอน้ำที่มีท่อผนังน้ำสองด้านของพื้นผิวการแผ่รังสีความร้อนในห้องโดยไม่คำนึงถึงพื้นผิวความร้อนแบบหมุนเวียนทั้งสองด้านของมัดท่อ
3. กลองภายในเกลียวควัน conection ท่อความร้อนพื้นผิวท่อไฟ, แผ่นท่อที่มีความเค้นต่ำโดยไม่ต้องใช้แผ่นโค้งท่อโค้ง
4. โซ่ตะแกรงชี้คลังสินค้าเข้าไปในลมการปรับปริมาณอากาศในห้องลมอย่างอิสระตะแกรงการควบคุมความเร็วแบบ stepless
5. แบบฟอร์มโครงสร้างสามารถรวมกันในโรงงานและสามารถรวมกันที่ไซต์งานได้
พารามิเตอร์
| รุ่น | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| ความสามารถในการระเหยสูงสุด t / h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| จัดอันดับความดันในการทำงาน | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| อุณหภูมิไอน้ำที่ได้รับการจัดอันดับ | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| อุณหภูมิน้ำประปา | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| พื้นที่ตะแกรงม. 2 | 3.5 / 20/10 | 6.5 / 40/17 | 18/11/17 | 16/118/50 | 17/200/131 | 35/332/2561 | 53/415/213 | |
| พื้นที่ที่มีประสิทธิภาพของตะแกรงม. 2 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| ปริมาณหม้อไอน้ำ m 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| ประสิทธิภาพการออกแบบ% | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| เชื้อเพลิงที่ใช้บังคับ | บิทูมินัสคลาส II | |||||||
| กก. / ชม | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| ขนาดสูงสุดของชิ้นส่วนการขนส่ง m | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| น้ำหนักสูงสุดของชิ้นส่วนขนส่ง m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| ขนาดติดตั้งม | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| พัดลมแบบร่าง | แบบ | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12 ด | Y5-47 12.4 ด |
| (ม. 3 / ชม.) การไหลของอากาศ | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| (Pa) ความดัน | พ.ศ. 2383-2579 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| (กิโลวัตต์) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| พัดลมโบลเวอร์ | แบบ | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9 ด | G4-73 9 ด |
| (ม. 3 / ชม.) การไหลของอากาศ | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1,000-22500 | 23003-32079 | 23003-44128 | |
| (Pa) ความดัน | 792-1300 | พ.ศ. 1578-1461 | พ.ศ. 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| (กิโลวัตต์) | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| เครื่องปั๊มน้ำ | แบบ | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| (ม. 3 / ชม.) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| ม | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| (กิโลวัตต์) | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| ความเร็ว govemor | แบบ | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| (กิโลวัตต์) | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| เครื่องตะกรัน | แบบ | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| (กิโลวัตต์) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| แบบจำลองฝุ่น | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
