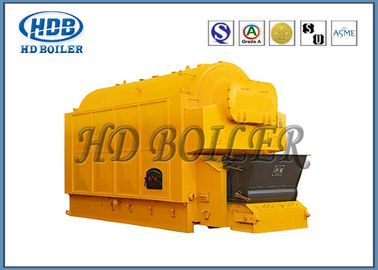

หม้อต้มไอน้ำร้อนแบบใช้แก๊ส / หม้อต้มท่อน้ำอุตสาหกรรมถังเดี่ยว
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์: | หม้อต้มน้ำร้อนชีวมวล | ฟังก์ชัน: | หม้อต้มไอน้ำ, หม้อต้มน้ำร้อน |
|---|---|---|---|
| โครงสร้าง: | ท่อน้ำ | การใช้: | ด้านอุตสาหกรรม |
| เชื้อเพลิงที่ใช้บังคับ: | บิทูมินัสคลาส II | ท่าเรือ: | เซียงไฮ้ประเทศจีน |
| เน้น |
หม้อไอน้ำอุตสาหกรรมหม้อต้มน้ำร้อนถ่านหิน,coal fired hot water boiler |
||
คําอธิบายสินค้า
บทนำ
หม้อต้มไอน้ำและน้ำร้อน HD BOILER DZL series เป็นหม้อต้มแบบกระบอกเดียวท่อน้ำหม้อต้มแบบตะแกรงโซ่ถังหม้อไอน้ำถูกจัดเรียงตามแนวตรงกลางของหม้อไอน้ำตามแนวยาวมีการติดตั้งเครื่องประหยัดถ่านหินที่ด้านหลังของหม้อไอน้ำควันจะถูกดูดซับโดยเตาไฟควันจะไหลไปยังพื้นผิวการพาความร้อนผ่านห้องทำความเย็นและระบายอากาศภายนอกผ่านปล่องไฟผ่านถ่านหินเครื่องประหยัดพลังงานเครื่องดูดฝุ่นและพัดลมแบบร่าง
คุณสมบัติโครงสร้าง
1. แนวนอนถังเดียวท่อน้ำตะแกรงหม้อต้ม.ประกอบด้วยตัวถังส่วนบนและตะแกรงล่าง
2. โครงร่างตามยาวสำหรับตัวถังหม้อไอน้ำแบบดรัมเดี่ยวถังหม้อไอน้ำที่มีท่อผนังน้ำสองด้านของพื้นผิวการแผ่รังสีความร้อนในห้องโดยไม่คำนึงถึงพื้นผิวความร้อนแบบหมุนเวียนทั้งสองด้านของมัดท่อ
3. กลองภายในเกลียวควันพาความร้อนท่อพื้นผิวท่อไฟ, แผ่นท่อที่มีความเค้นต่ำโดยไม่ต้องค้ำยันแผ่นท่อโค้ง
4. โซ่ตะแกรงชี้คลังสินค้าเข้าไปในลมการปรับปริมาณอากาศในห้องลมอย่างอิสระตะแกรงการควบคุมความเร็วแบบ stepless
ข้อดีด้านประสิทธิภาพ
1. หม้อไอน้ำสำหรับกลุ่ม (แบบเร็ว) โครงสร้างกะทัดรัดครอบคลุมพื้นที่ขนาดเล็กระยะเวลาการติดตั้งสั้นต้นทุนการติดตั้งน้อยกว่าการลงทุนโครงสร้างพื้นฐาน
2. แผ่นท่อในอุณหภูมิควันต่ำท่อส่งคืนเดียวแผ่นท่อให้ความร้อนอย่างสม่ำเสมอการทำงานของหม้อไอน้ำที่มีความเครียดต่ำปลอดภัยและเชื่อถือได้
3. การจัดเรียงของพื้นผิวความร้อนที่เหมาะสมอย่างเต็มที่ความร้อนหม้อไอน้ำความดันเพิ่มขึ้นเร็วขึ้นเอาท์พุทเต็มประสิทธิภาพเชิงความร้อนสูง
4. ตะแกรงจุดคลังสินค้าในลมห้องลมอิสระปรับการไหลของอากาศถ่านหิน bruning สม่ำเสมอปรับตัวได้กว้างของถ่านหิน
5. ความปลอดภัยในระดับสูงของระบบอัตโนมัติการควบคุมอัตโนมัติและเครื่องมือตรวจสอบเสร็จสมบูรณ์ปลอดภัยและเชื่อถือได้ใช้งานง่าย
พารามิเตอร์ผลิตภัณฑ์
| หม้อไอน้ำรุ่น | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| ความสามารถในการระเหยสูงสุด (t / h) | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| แรงดันใช้งานสูงสุด (MPa) | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| อุณหภูมิไอน้ำสูงสุด (℃) | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| อุณหภูมิน้ำประปา (℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| พื้นที่ตะแกรง (ม2) | 3.5 / 20/10 | 6.5 / 40/17 | 18/11/17 | 16/118/50 | 17/200/131 | 35/332/2561 | 53/415/213 | |
| พื้นที่ที่มีประสิทธิภาพของตะแกรง (ม2) | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| ปริมาตรหม้อไอน้ำ (ม3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| ประสิทธิภาพการออกแบบ (%) | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| เชื้อเพลิงที่ใช้บังคับ | บิทูมินัสคลาส II | |||||||
| ปริมาณการใช้เชื้อเพลิง (กก. / ชม.) | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| ขนาดสูงสุดของชิ้นส่วนขนส่ง (ม.) | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| น้ำหนักสูงสุดของชิ้นส่วนขนส่ง (t) | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| ขนาดการติดตั้ง (ม.) | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| พัดลมแบบร่าง | แบบ | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12 ด | Y5-47 12.4 ด |
| กระแสลม (ม3/ ชม.) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| ความดัน (Pa) | พ.ศ. 2383-2579 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| อำนาจ (กิโลวัตต์) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| พัดลมโบลเวอร์ | แบบ | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9 ด | G4-73 9 ด |
| กระแสลม(ม3/ ชม.) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1,000-22500 | 23003-32079 | 23003-44128 | |
| ความดัน (Pa) | 792-1300 | พ.ศ. 1578-1461 | พ.ศ. 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| อำนาจ (กิโลวัตต์) | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| เครื่องปั๊มน้ำ | แบบ | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| การไหลของอากาศ (m3 / h) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| ลิฟท์ (ม3/ ชม.) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| อำนาจ (กิโลวัตต์) | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| ความเร็ว govemor | แบบ | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| อำนาจ (กิโลวัตต์) | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| เครื่องตะกรัน | แบบ | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| อำนาจ (กิโลวัตต์) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| แบบจำลองฝุ่น | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
| หม้อต้มน้ำร้อนรุ่น | DZL0.7-0.7 / 95/70-ALL |
DZL1.4-0.7 / 95/70-ALL DZL1.4-1.0 / 115/70-ALL |
DZL2.8-0.7 / 95/70-ALL DZL2.8-1.0 / 115/70-ALL |
DZL4.2-0.7 / 95/70-ALL DZL4.2-1.0 / 115/70-ALL |
DZL7-1.0 / 95/70-ALL DZL7-1.0 / 115/70-ALL |
DZL10.5-1.0/ 95/ 70- ทั้งหมด DZL10.5-1.0/ 115 / 70- ทั้งหมด |
DZL14-1.0/ 95 / 70- ทั้งหมด DZL14-1.25/ 130/ 70- ทั้งหมด |
|
| กำลังความร้อนสูงสุด (MW) | 0.7 | 1.4 | 2.8 | 4.2 | 7 | 10.5 | 14 | |
| แรงดันใช้งานสูงสุด (MPa) | 0.7 | 0.7 / 1.0 | 0.7 / 1.0 | 0.7 / 1.0 | 1.0 | 1.0 | 1.0 / 1.25 | |
| พิกัดอุณหภูมิของเต้าเสียบ (℃) | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 115/130 | |
| พิกัดอุณหภูมิขาเข้า (℃) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| ปริมาตรหม้อไอน้ำ (ม3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| ประสิทธิภาพการออกแบบ (%) | > 76 | > 78 | > 79 | > 81 | > 81 | > 81 | > 81 | |
| เชื้อเพลิงที่ใช้บังคับ | บิทูมินัสคลาส II | |||||||
|
ปริมาณการใช้เชื้อเพลิง (กก. / ชม.) |
162.4 | 327.1 | 654.2 | 981.3 | 1594.7 | 2392.0 | 3189.3 | |
| ขนาดสูงสุดของชิ้นส่วนขนส่ง (ม.) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| น้ำหนักสูงสุดของชิ้นส่วนขนส่ง (t) | 13 | 21 | 27 | 25 | 33 | 42 | 49 | |
| ขนาดการติดตั้ง (ม.) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 10.7 × 5.7 × 6.8 | 11 × 5.8 × 8.6 | |
| พัดลมแบบร่าง | แบบ | GY1-11 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12 ด | Y5-47 12.4 ด |
| กระแสลม (ม3/ ชม.) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| ความดัน (Pa) | พ.ศ. 2383-2579 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| อำนาจ (กิโลวัตต์) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| พัดลมโบลเวอร์ | แบบ | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9 ด | G4-73 9 ด |
| กระแสลม (ม3/ ชม.) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1,000-22500 | 23003-32079 | 23003-44128 | |
| ความดัน (Pa) | 792-1300 | พ.ศ. 1578-1461 | พ.ศ. 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| อำนาจ (กิโลวัตต์) | 2.2 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| พัดลมโบลเวอร์ | แบบ | 4-72-3.2 | GG2-11 | T4-72 4.5 | T4-72 5 | GG10-1 | G4-73 9 ด | G4-73 9 ด |
| (ลบ.ม. / ชม.) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 10,000-22500 | 23003-32079 | 23003-44128 | |
| กระแสลม (ม3/ ชม.) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| อำนาจ (กิโลวัตต์) | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| ผู้ว่าราชการจังหวัดความเร็ว | แบบ | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| อำนาจ (กิโลวัตต์) | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| เครื่องตะกรัน | แบบ | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| อำนาจ (กิโลวัตต์) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| แบบจำลองฝุ่น | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
แนะนำ บริษัท
ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าอุตสาหกรรม;ความร้อนเหลือทิ้งการเผาขยะชีวมวล;ผู้ให้บริการความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่ครอบคลุม HD Boiler นำเสนอบริการที่ไม่เหมือนใครรวมถึงการออกแบบหม้อไอน้ำการประดิษฐ์การติดตั้งการบำรุงรักษาและการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ
1. พื้นที่ก่อสร้าง 200,000 ตร.ม.
2. วิศวกร 150 คน
3. ช่างเชื่อม 600 รหัส
4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
