เครื่องทำไอร้อนยิ่งยวดแบบท่อเหล็กคาร์บอนที่ปรับแต่งได้ - หม้อไอน้ำเผาถ่านแบบหมุนเวียนตามธรรมชาติ

สำหรับหม้อไอน้ำของโรงไฟฟ้า เป็นวิธีสำคัญในการเพิ่มเศรษฐกิจความร้อนของสถานีพลังงานความร้อนโดยการปรับปรุงพารามิเตอร์ของไอน้ำยิ่งยวด การเพิ่มขึ้นของพารามิเตอร์ไอน้ำยิ่งยวดถูกจำกัดด้วยวัสดุโลหะ การออกแบบเครื่องทำความร้อนยิ่งยวดต้องแน่ใจว่าอุณหภูมิของผนังด้านนอกของท่อพื้นผิวความร้อนต่ำกว่าอุณหภูมิที่อนุญาตของการต้านทานการเกิดออกซิเดชันของเหล็ก และในขณะเดียวกันก็ต้องแน่ใจว่ามีความแข็งแรงทางกล ด้วยการพัฒนาวัสดุโลหะที่ใช้ในหม้อไอน้ำ หม้อไอน้ำของสถานีพลังงานในประเทศของเราได้นำพารามิเตอร์แรงดันสูง อุณหภูมิสูง (9.8MPa, 540 องศา) และพารามิเตอร์แรงดันสูงพิเศษ (13.7 MPa, 540 และ 555 องศา) มาใช้โดยทั่วไป และได้พัฒนาพารามิเตอร์แรงดันย่อยวิกฤต (16.7MPa, 540 และ 555 องศา) ขณะนี้หม้อไอน้ำจำนวนมากใช้พารามิเตอร์แรงดันเหนือวิกฤต (24.5MPa, 540-570 องศา) และแม้แต่หน่วยงานน้อยมากที่ใช้พารามิเตอร์แรงดันและอุณหภูมิที่สูงขึ้น

ด้วยการเพิ่มขึ้นของแรงดันไอน้ำ เพื่อลดความชื้นของไอน้ำของหางกังหันไอน้ำ ตลอดจนปรับปรุงเศรษฐกิจความร้อนของสถานีพลังงานให้ดียิ่งขึ้น ระบบทำความร้อนซ้ำกลางจึงถูกนำมาใช้อย่างแพร่หลายในสถานีพลังงานที่มีพารามิเตอร์สูง เช่น การส่งไอเสียของกระบอกสูบแรงดันสูงในกังหันไอน้ำกลับไปให้ความร้อนอีกครั้งในหม้อไอน้ำให้อุณหภูมิสูง แล้วส่งกลับไปยังกระบอกสูบแรงดันปานกลางและแรงดันต่ำของกังหันไอน้ำ ขยายและทำงาน องค์ประกอบสำหรับการให้ความร้อนซ้ำเรียกว่า reheater

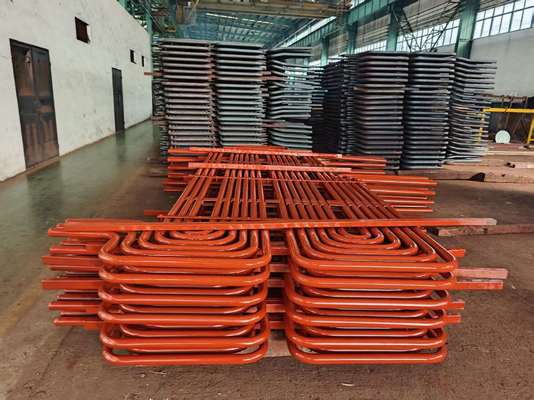

รายละเอียด: คอยล์ทำความร้อนยิ่งยวด

โดยทั่วไป ไอน้ำที่ให้ความร้อนในเครื่องทำความร้อนยิ่งยวดแรงดันสูงเรียกว่า ไอน้ำยิ่งยวด ไอน้ำที่ให้ความร้อนโดย reheater เรียกว่า ไอน้ำที่ให้ความร้อนซ้ำ พารามิเตอร์ของไอน้ำที่ให้ความร้อนซ้ำเกี่ยวข้องกับเศรษฐกิจของการหมุนเวียนความร้อน โดยทั่วไป แรงดันของไอน้ำที่ให้ความร้อนซ้ำจะอยู่ที่ประมาณหนึ่งในห้าของแรงดันของไอน้ำยิ่งยวด และอุณหภูมิของไอน้ำก่อนหน้าเกือบจะเท่ากับอุณหภูมิของไอน้ำหลัง ตัวอย่างเช่น ในประเทศของเราสำหรับหม้อไอน้ำขนาด 125MW, 400t/h พารามิเตอร์สำหรับไอน้ำยิ่งยวดคือ 133.7Mpa และ 555 องศา; แรงดันทางเข้าและทางออกของไอน้ำที่ให้ความร้อนซ้ำคือ 2.5/2.35MPa อุณหภูมิของไอน้ำก็คือ 555 องศาเช่นกัน สำหรับหม้อไอน้ำขนาด 200MW, 670t/h พารามิเตอร์ของไอน้ำยิ่งยวดคือ 13.7MPa, 540 องศา; แรงดันทางเข้าและทางออกคือ 2.7/2.5Mpa และอุณหภูมิก็คือ 540 องศาเช่นกัน สำหรับหม้อไอน้ำแบบหมุนเวียนควบคุมแรงดันย่อยวิกฤตขนาด 300MW, 600MW พารามิเตอร์ไอน้ำยิ่งยวดคือ 18.27Mpa, 540 องศา; แรงดันทางเข้าและทางออกคือ 3.83/3.63MPa อุณหภูมิก็คือ 540 องศาเช่นกัน การประยุกต์ใช้ระบบทำความร้อนซ้ำไอน้ำสามารถเพิ่มเศรษฐกิจความร้อนสำหรับสถานีพลังงานได้ 4-5% ในประเทศของเรา หน่วยที่มีกำลังการผลิตมากกว่า 125MW ทั้งหมดใช้ระบบทำความร้อนซ้ำกลางหนึ่งครั้ง และในต่างประเทศ ระบบทำความร้อนซ้ำกลางสองครั้งถูกนำไปใช้สำหรับบางหน่วยที่มีพารามิเตอร์สูงกว่า

ในหม้อไอน้ำสมัยใหม่ การใช้พลังงานดูดซับความร้อนของเครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำมีมากกว่าครึ่งหนึ่งของการดูดซับความร้อนทั้งหมดสำหรับของเหลวทำงาน ดังนั้น พื้นผิวความร้อนของเครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำจึงมีสัดส่วนมากในพื้นผิวความร้อนทั้งหมดของหม้อไอน้ำ และต้องวางไว้ในบริเวณที่อุณหภูมิควันสูงกว่า สภาพการทำงานแย่ที่สุดในบรรดาพื้นผิวความร้อนทั้งหมด อุณหภูมิผนังท่อของพื้นผิวความร้อนใกล้เคียงกับอุณหภูมิสูงสุดที่อนุญาตของเหล็ก ดังนั้นการจัดเรียงและการออกแบบเครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำที่เหมาะสมจึงมีความสำคัญอย่างยิ่งต่อเศรษฐกิจและความน่าเชื่อถือของหม้อไอน้ำ ในเรื่องของการออกแบบ จำเป็นอย่างยิ่งที่จะต้องประหยัดการใช้โลหะให้ดีที่สุด โดยเฉพาะอย่างยิ่งเพื่อประหยัดการใช้เหล็กอัลลอยด์ โดยอาศัยการรับประกันความปลอดภัยและความน่าเชื่อถือของเครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำ

สำหรับหม้อไอน้ำในสถานีพลังงานขนาดใหญ่ เครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำเป็นส่วนประกอบที่จำเป็น ซึ่งมีผลกระทบอย่างมากต่อความปลอดภัยและเศรษฐกิจของหม้อไอน้ำ เครื่องทำความร้อนยิ่งยวดเป็นพื้นผิวความร้อนที่ให้ความร้อนแก่ไอน้ำหลักจากอุณหภูมิที่อิ่มตัวไปจนถึงอุณหภูมิยิ่งยวดที่กำหนด และเครื่องทำความร้อนซ้ำเป็นพื้นผิวความร้อนที่ให้ความร้อนแก่ไอเสียจากกระบอกสูบแรงดันสูงของกังหันไอน้ำไปจนถึงอุณหภูมิที่แน่นอน เมื่อสภาพการทำงานเช่นภาระของหม้อไอน้ำ ประเภทถ่านหินเปลี่ยนไป จะต้องปรับเปลี่ยนเพื่อให้แน่ใจว่าอุณหภูมิทางออกอยู่ในระดับที่กำหนด -10-+5 องศา

สำหรับหม้อไอน้ำขนาดใหญ่ในสถานีพลังงาน เครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำมีสัดส่วนมากในพื้นผิวความร้อนทั้งหมด จะต้องจัดวางในบริเวณที่ควันมีอุณหภูมิสูง เพื่อปรับปรุงประสิทธิภาพของการหมุนเวียนความร้อนในสถานีพลังงาน จำเป็นต้องปรับปรุงพารามิเตอร์ดั้งเดิมของไอน้ำทีละน้อย การเพิ่มขึ้นของแรงดันไอน้ำต้องมีการเพิ่มขึ้นของอุณหภูมิที่สอดคล้องกันสำหรับไอน้ำยิ่งยวด มิฉะนั้น ความชื้นของไอเสียขนาดใหญ่ของกังหันไอน้ำจะสูงเกินไป ซึ่งจะส่งผลต่อความปลอดภัย ดังนั้น ไอน้ำที่ไหลผ่านเครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำจึงเป็นไอน้ำที่มีอุณหภูมิสูง ประสิทธิภาพการถ่ายเทความร้อนจึงค่อนข้างแย่ ซึ่งเป็นตัวกำหนดว่าอุณหภูมิผนังท่อของเครื่องทำความร้อนยิ่งยวดและเครื่องทำความร้อนซ้ำนั้นสูง

หลักการ

• หลักการของเครื่องทำความร้อนยิ่งยวดคล้ายกับท่อผลิตไอน้ำของหม้อไอน้ำ

• ก๊าซร้อนที่อุณหภูมิสูงจะพัดผ่านท่อทำความร้อนยิ่งยวดและเพิ่มอุณหภูมิของไอน้ำ ซึ่งขึ้นอยู่กับอุณหภูมิของก๊าซทางออกที่ออกจากเครื่องทำความร้อนยิ่งยวดและความเร็วของก๊าซ

การประยุกต์ใช้

ใช้สำหรับให้ความร้อนแก่ไอน้ำอิ่มตัว อุณหภูมิไอน้ำอาจสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุของเครื่องทำความร้อนยิ่งยวดเพื่อเพิ่มการผลิตพลังงาน

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น
