| ขั้นต่ำ: | 1 ชุด / ชุด 10 ตัน |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุหีบห่อ |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการจ่ายเงิน: | Western Union, L/C, T/T |
| ความสามารถในการจัดหา: | 500 ตันต่อเดือน |

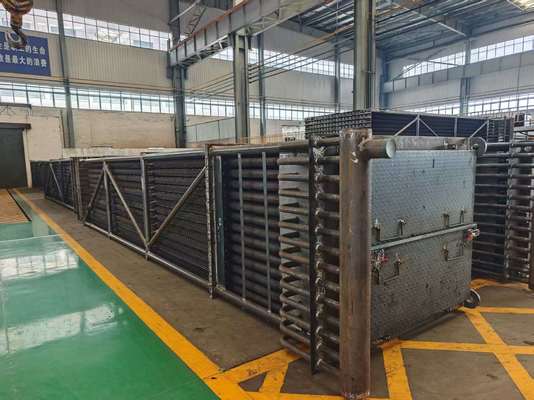

เครื่องประหยัดพลังงานหม้อไอน้ำแบบปรับแต่งเอง เหมาะสำหรับโรงไฟฟ้าและโรงงานเหล็ก
บทนำ
ฟังก์ชัน
(1) เครื่องประหยัดพลังงานเป็นระบบสร้างไอน้ำเช่นเดียวกับหม้อไอน้ำ เมื่อก๊าซไอเสียปล่อยออกมาจากกระบอกสูบเครื่องยนต์ผ่านวาล์วไอเสีย จะไปยังหม้อไอน้ำเพื่อสร้างไอน้ำโดยการให้ความร้อนแก่น้ำ
(2) หลังจากก๊าซเหล่านั้นผ่านเครื่องประหยัดพลังงาน อุณหภูมิของก๊าซไอเสียที่เหลือจะถูกทำให้ร้อนขึ้นในน้ำในเครื่องประหยัดพลังงาน ซึ่งช่วยสร้างไอน้ำ และช่วยเพิ่มประสิทธิภาพและประหยัดการใช้เชื้อเพลิง
(3) เครื่องประหยัดพลังงานใช้ความร้อนเหลือทิ้งจากไอเสียหม้อไอน้ำ ซึ่งมิฉะนั้นจะสูญเสียไปในชั้นบรรยากาศ เพื่อ (ในกรณีส่วนใหญ่) อุ่นน้ำป้อนเข้าสู่หม้อไอน้ำ สิ่งนี้ช่วยเพิ่มประสิทธิภาพของหม้อไอน้ำและลดต้นทุนเชื้อเพลิง
ข้อมูลจำเพาะทางเทคนิค
โครงสร้างวัสดุ
ประกอบด้วยท่อครีบเกลียวจำนวนมาก ส่วนหัวของทางเข้าและทางออก งอ โครง และอุปกรณ์เสริมอื่นๆ
การจัดเรียงโครงสร้าง
การจัดเรียงแบบเรียงแถว / แบบสลับ
ข้อมูลจำเพาะ
| คำอธิบาย | เครื่องประหยัดพลังงานหม้อไอน้ำ |
| วัสดุ | เหล็กอัลลอย, เหล็กกล้าคาร์บอน, SA210C, SA213T22, ฯลฯ |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO ฯลฯ |
| ขนาด | การปรับแต่ง |
| น้ำหนัก |
ขั้นต่ำ: 10 ตัน สูงสุด: 1000 ตัน |
| กระบวนการหลอม: | EF+LF + VD |
| กระบวนการ | วัสดุ → แท่ง → การรีดร้อน/เย็น → การอบชุบด้วยความร้อน (การทำให้เป็นมาตรฐาน + การแบ่งเบาบรรเทา) → การตรวจสอบ → การตัดเฉือนหยาบ → UT → การอบชุบด้วยความร้อนครั้งที่ 2 → การตัดเฉือนขั้นสุดท้าย → การตรวจสอบ |
| มาตรฐาน UT | ASTM A388 หรือ EN10228, ฯลฯ |
ความหลากหลาย
เครื่องประหยัดพลังงานหม้อไอน้ำสาธารณูปโภค
| 1 | HDB ผลิตเครื่องประหยัดพลังงานสำหรับหม้อไอน้ำสาธารณูปโภค ซึ่งรวมถึงหม้อไอน้ำที่ใช้เชื้อเพลิงจากถ่านหิน ไม้ น้ำมัน หรือเชื้อเพลิงแข็งอื่นๆ เพื่อผลิตกระแสไฟฟ้าจากไอน้ำแรงดันสูงของหม้อไอน้ำ |
| 2 | เครื่องประหยัดพลังงานเหล่านี้มักจะอยู่ในส่วนท้ายของหม้อไอน้ำและวางแนวโดยให้ท่อทำงานในแนวนอน น้ำป้อนหม้อไอน้ำไหลผ่านวงจรเครื่องประหยัดพลังงานในทิศทางตรงกันข้ามกับการไหลของก๊าซ (เรียกว่าการไหลทวน) |
| 3 | โดยทั่วไปจะใช้ท่อเปล่าเพื่อลดการเปรอะเปื้อนของเถ้า แต่ OEM หม้อไอน้ำบางรายออกแบบเครื่องประหยัดพลังงานด้วยท่อครีบ ไม่ว่าจะเป็นแบบเกลียวหรือแบบครีบยาว |
| 4 | HDB สามารถผลิตองค์ประกอบเครื่องประหยัดพลังงานด้วยท่อเปล่า ท่อครีบเกลียว หรือท่อครีบยาว และหากคุณต้องการ ให้ทำการออกแบบหน่วยของคุณใหม่เป็นหนึ่งในประเภทท่ออื่นๆ HDB ยังสามารถผลิตส่วนหัวทดแทนสำหรับเครื่องประหยัดพลังงานหม้อไอน้ำสาธารณูปโภคทั้งหมดได้ |
เครื่องประหยัดพลังงานหม้อไอน้ำแบบแพ็คเกจ
| 1 | HDB มีความสามารถในการผลิตที่ไม่เหมือนใคร ซึ่งวิศวกร Optimus ใช้ประโยชน์อย่างเต็มที่เมื่อออกแบบเครื่องประหยัดพลังงานและเครื่องทำความร้อนยิ่งยวดของโรงงานกรดกำมะถัน |
| 2 | บ่อยครั้ง สิ่งนี้ช่วยให้หน่วย Optimus สามารถกำหนดค่าเพื่อประสิทธิภาพการถ่ายเทความร้อนที่สูงขึ้น ซึ่งส่งผลให้ต้องการพื้นที่ผิวลดลง และส่งผลให้ผลิตภัณฑ์มีราคาถูกลง |
| 3 | HDB ใช้ความสามารถในสถานที่เพื่อทำครีบและดัดท่อ ตัดเฉือนและผลิตส่วนหัว เจาะแผ่นท่อ ตัดและเตรียมวัสดุตัวเรือนทั้งหมด และทำการเชื่อมชิ้นส่วนแรงดันและตัวเรือนทั้งหมด |
| 4 | สิ่งนี้ทำให้ HDB ควบคุมลำดับและตารางการผลิตได้มากขึ้น ซึ่งช่วยให้เราบรรลุสถิติที่น่าทึ่งของประสิทธิภาพการส่งมอบตรงเวลา |
เครื่องประหยัดพลังงาน HRSG
| 1 | เครื่องประหยัดพลังงานสำหรับโมดูล HRSG ในปัจจุบันได้รับการกำหนดค่าด้วยท่อครีบที่แขวนในแนวตั้ง HDB ได้ผลิตขดลวดเครื่องประหยัดพลังงานสำหรับบริษัท OEM HRSG เกือบทั้งหมด และเข้าใจคุณสมบัติเฉพาะของแต่ละบริษัท |
| 2 | ในหลายกรณี สาธารณูปโภคต้องการอัปเกรดเครื่องประหยัดพลังงานจากเหล็กกล้าคาร์บอนธรรมดาเป็นวัสดุอัลลอยด์เพื่อช่วยต้านทานการกัดกร่อนที่เร่งด้วยการไหล (FAC) ภายในส่วนหัวและท่อโค้ง |
| 3 | HDB เป็นร้านค้าครบวงจรสำหรับการผลิตเครื่องประหยัดพลังงาน เนื่องจากเราเตรียมวัสดุทั้งหมดและทำการเชื่อมชิ้นส่วนแรงดันและการยึดทั้งหมด ตั้งแต่การทำครีบท่อครีบ การผลิตส่วนหัว และการประกอบชุดขดลวด |
เกณฑ์การผลิตและการยอมรับ
| · | JB/T6512 "หม้อไอน้ำที่มีเทคโนโลยีการผลิตท่อครีบเกลียวเชื่อมความต้านทานความถี่สูง" |
| · | HG/T3181 "ท่อครีบเกลียวเชื่อมความต้านทานความถี่สูง" |
| · | JB/T6511 "เงื่อนไขทางเทคนิคการทดสอบท่อครีบเกลียว" |
| · | JB1611 "เงื่อนไขการประกอบกล่องท่อหม้อไอน้ำ" |
| · | JB/T1612 "เงื่อนไขการผลิตแรงดันหม้อไอน้ำ" |
| · | JB16I3 "เงื่อนไขการเชื่อมชิ้นส่วนแรงดันหม้อไอน้ำ" |
*หมายเหตุ: HD BOILER สามารถสั่งทำเครื่องประหยัดพลังงานชนิดพิเศษได้ตามความต้องการของลูกค้า
เครื่องแลกเปลี่ยนความร้อนภายใน
1. การทำความเย็นยิ่งยวดอาจเกิดขึ้นได้จากการให้ความร้อนยิ่งยวดแก่ก๊าซที่ออกจากเครื่องระเหยและมุ่งหน้าไปยังคอมเพรสเซอร์ก๊าซ
2. ระบบเหล่านี้จะดึงความร้อนออกจากท่อของเหลว แต่ทำให้ท่อดูดของคอมเพรสเซอร์ก๊าซร้อนขึ้น
3. นี่เป็นวิธีแก้ปัญหาทั่วไปเพื่อให้แน่ใจว่าก๊าซไปถึงคอมเพรสเซอร์และของเหลวไปถึงวาล์ว
4. นอกจากนี้ยังช่วยให้ใช้เครื่องแลกเปลี่ยนความร้อนได้สูงสุด เนื่องจากช่วยลดส่วนของเครื่องแลกเปลี่ยนความร้อนที่ใช้ในการเปลี่ยนอุณหภูมิของของไหล และเพิ่มปริมาณที่สารทำความเย็นเปลี่ยนเฟสให้สูงสุด
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
