| ขั้นต่ำ: | 1 ชุด / ชุด 10 ตัน |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุหีบห่อ |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการจ่ายเงิน: | Western Union, L/C, T/T |
| ความสามารถในการจัดหา: | 500 ตันต่อเดือน |

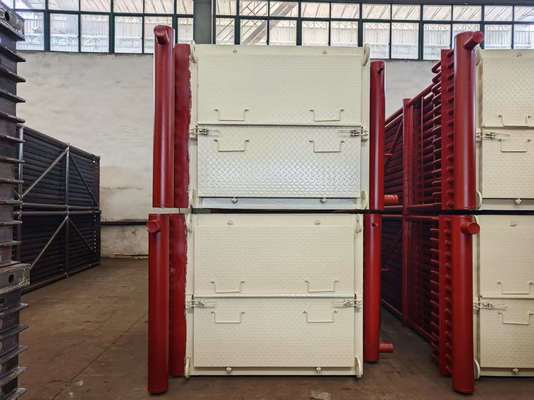

ASME Standard Boiler Economizer With Fined Tubes สําหรับพื้นที่ส่งความร้อนที่ขยาย
คําแนะนํา
เครื่องประหยัดน้ํายังลดความเสี่ยงของการกระแทกทางความร้อนและความดันในอุณหภูมิของน้ําเมื่อน้ําอาหารเข้าสู่ถังหรือผนังน้ํากติกาสิ่งแวดล้อมที่เข้มงวดมากขึ้นที่จํากัดการปล่อยออกไซด์ไนโตรเจน (NOx) และก๊าซซัลเฟอร์ไดออกไซด์ (SO2). คณสัมพันธ์การถ่ายทอดความร้อนในด้านก๊าซต่ํากว่าด้านน้ํามาก เพื่อชดเชยสิ่งนี้ พื้นผิวภายนอกของท่ออาจมีปีกเพื่อเพิ่มพื้นที่พื้นผิวการถ่ายทอดความร้อนเป้าหมายหลักของการออกแบบ economizer คือการได้รับการถ่ายทอดความร้อนที่ต้องการในราคาต่ําที่สุดปัจจัยการออกแบบที่สําคัญสําหรับเครื่องประหยัดคือ ความเร็วสูงสุดของก๊าซควันที่ได้รับอนุญาต ความเร็วสูงขึ้นหมายถึงการถ่ายทอดความร้อนที่ดีขึ้นและต้นทุนที่ต่ํากว่า
เครื่องประหยัดความร้อน (boiler economizer) เป็นอุปกรณ์แลกเปลี่ยนความร้อนที่มีท่อปีก ปรับความร้อนของของเหลว (มักจะเป็นน้ํา) โดยไม่ให้มันต้ม (หรือเกินจุดต้มของของเหลว)เราสามารถผลิต 3 ประเภทของเครื่องประหยัดหม้อ: เครื่องประหยัดท่อเปลือย, เครื่องประหยัดท่อ H-fined, และ เครื่องประหยัดท่อ spiral-fined. เครื่องประหยัดท่อ H-fined เป็นเครื่องแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูงที่ประกอบด้วยท่อ H-fined.
เมื่อเปรียบเทียบกับเครื่องประหยัดท่อเปลือยท่อ, H-finned tube economizers สามารถเพิ่มพื้นที่ผิวแลกเปลี่ยนความร้อนและลดจํานวนของท่อที่จําเป็น.ซึ่งลดความเร็วของก๊าซควันและลดการสวมท่อ H-finned สามารถทําเป็นท่อ H-finned สองแบบได้ ซึ่งมีความแข็งแรงสูง ทําให้มันเหมาะสําหรับแถวท่อยาวมันใช้ท่อระบายหินปีกเพื่อแก้ปัญหาของการสวมใส่อย่างหนักและอายุการใช้งานที่สั้น.
รายละเอียดเทคนิค
โครงสร้างวัสดุ
ประกอบด้วยหลอดปีกระบายวงกลม, หัวของช่องเข้าและช่องออก, การบิด, กรอบและอุปกรณ์ช่วยอื่น ๆ
การจัดทําโครงสร้าง
ในแถว / ระเบิดการจัดวาง
รายละเอียด
| คําอธิบาย | เครื่องประหยัดเครื่องปั่น |
| วัสดุ | สแตนเลส สแตนเลสคาร์บอน SA210C,SA213T22 ฯลฯ |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO เป็นต้น |
| ขนาด | การปรับแต่ง |
| น้ําหนัก |
ขั้นต่ํา: 10 ตัน สูงสุด:1000 ตัน |
| กระบวนการละลาย: | EF+LF + VD |
| กระบวนการ | วัสดุ→อินก๊อต → รถยนต์ร้อน/เย็น→ การบําบัดด้วยความร้อน (ปกติ + การบําบัด) → การตรวจสอบ → การแปรรูปแบบหยาบ→ UT → การบําบัดด้วยความร้อนครั้งที่ 2 → การแปรรูปแบบเสร็จ → การตรวจสอบ |
| มาตรฐาน UT | ASTM A388 หรือ EN10228 เป็นต้น |
หน้าที่
(1) เครื่องประหยัดเป็นระบบการผลิตควาย เหมือนกับเครื่องปั่นเมื่อการปล่อยก๊าซออกจากกล่องเครื่องยนต์ผ่านวาล์วออกมันไปยังหม้อต้มสําหรับผลิตควันโดยการทําความร้อนของน้ํา.
(2) หลังจากที่ก๊าซเหล่านั้นผ่านผ่านเครื่องประหยัด อุณหภูมิของก๊าซออกที่เหลือถูกทําความร้อนน้ําในเครื่องประหยัดและมันกําลังปรับปรุงประสิทธิภาพและประหยัดการบริโภคเชื้อเพลิง
(3) เครื่องประหยัดใช้ความร้อนที่เสียจากอากาศระบายน้ําของเครื่องปั่น ซึ่งถ้าไม่เช่นนั้นมันจะสูญเสียไปในบรรยากาศ เพื่อ (ในกรณีส่วนใหญ่) ทําให้น้ําที่นําเข้าสู่เครื่องปั่นร้อนก่อนทําให้ประสิทธิภาพของเครื่องปั่นเพิ่มขึ้น และลดต้นทุนเชื้อเพลิง.
ประเภท
อุปกรณ์ประหยัดเครื่องปั่น
| 1 | บริษัท HDB ผลิตเครื่องประหยัดสําหรับเครื่องปั่นอุปกรณ์สาธารณะ ซึ่งรวมถึงเครื่องปั่นที่ใช้เชื้อเพลิงถ่านหิน ไม้ น้ํามัน หรือเชื้อเพลิงแข็งอื่น ๆ เพื่อผลิตไฟฟ้าจากควายแรงดันสูงของเครื่องปั่น |
| 2 | เครื่องประหยัดเหล่านี้มักจะตั้งอยู่ด้านหลังของหม้อร้อน และตั้งทิศทางกับท่อที่เดินแนวราบน้ําอาหารของหม้อร้อนผ่านวงจร economizer ในทิศทางตรงข้ามของการไหลของก๊าซ (เรียกว่าการไหลกลับ). |
| 3 | ท่อเปลือยมักจะใช้เพื่อลดการปนเปื้อนเถ้าให้น้อยที่สุด แต่บางเครื่องยนต์เครื่องปนเปื้อน OEM ได้ออกแบบเครื่องประหยัดด้วยท่อที่มีปีกเป็นกลม หรือปีกยาว |
| 4 | HDB สามารถผลิตองค์ประกอบประหยัดได้ด้วยท่อที่เปลือยเปลือย หรือท่อที่มีปีกยาวHDB ยังสามารถผลิตหมวกสํารองสําหรับเครื่องประหยัดเครื่องตู้อุปกรณ์บริการทั้งหมด. |
แพคเกจเครื่องประหยัดเครื่องปั่น
| 1 | เอชดีบีมีศักยภาพการผลิตที่พิเศษ ซึ่งวิศวกรออปติมัสได้นํามาใช้ประโยชน์อย่างเต็มที่ ในการออกแบบเครื่องประหยัดและเครื่องทําความร้อน |
| 2 | มักจะทําให้หน่วย Optimus สามารถปรับแต่งให้มีประสิทธิภาพในการถ่ายทอดความร้อนที่สูงขึ้น ซึ่งส่งผลให้มีความต้องการพื้นที่ที่ลดลง และ 결과적으로ผลิตภัณฑ์ที่มีราคาต่ํากว่า |
| 3 | เอชดีบีใช้ศักยภาพในสถานที่ในการปัดและบิดท่อ เครื่องและผลิตหัวท่อและดําเนินการทั้งหมดของส่วนความดันและ casing welds. |
| 4 | ซึ่งทําให้ HDB มีการควบคุมการผลิตและตารางการผลิตได้มากขึ้น ซึ่งช่วยให้เราบรรลุสถิติที่โดดเด่นในการจัดส่งในเวลา |
HRSG Economizer เครื่องประหยัด
| 1 | เครื่องประหยัดสําหรับโมดูล HRSG ในวันนี้ถูกตั้งแบบด้วยฟันทูบที่แขวนตั้งHDB ได้ผลิตโค้ลประหยัดสําหรับเกือบทุกบริษัท HRSG OEM และเข้าใจลักษณะพิเศษของแต่ละ. |
| 2 | ในหลายกรณี บริษัทอุปกรณ์บริการต้องการปรับปรุงเครื่องประหยัดจากสแตนเลสคาร์บอนธรรมดา เป็นวัสดุสับสนธิเพื่อช่วยกันต้านทานการกัดกร่อนที่เร่งกระแส (FAC) ภายในหัวและบิดท่อ |
| 3 | เอชดีบีเป็นร้านค้าเดียวสําหรับการผลิตเครื่องประหยัด เพราะเราเตรียมวัสดุทั้งหมด และดําเนินงานทั้งหมดของส่วนความดันและการปั่นแนบและการประกอบวงกลม. |
หลักเกณฑ์การผลิตและการรับ
| · | JB/T6512 "เครื่องปั่นที่มีความต้านทานความถี่สูง สายสระปีกปั่น สภาพเทคโนโลยีการผลิตท่อ" |
| · | HG/T3181 "หลอดปั่นระบายสไพร่ต่อแรงต่อสู้ความถี่สูง" |
| · | JB/T6511 "เงื่อนไขทางเทคนิคการทดสอบท่อปีกสระ" |
| · | JB1611 "เงื่อนไขการประกอบกล่องหลอดหม้อ" |
| · | JB/T1612 "เงื่อนไขการผลิตความดันของหม้อต้ม" |
| · | JB16I3 "สภาพการผสมผสานส่วนความดันของหม้อร้อน" |
*หมายเหตุ: HD BOILER สามารถปรับเปลี่ยนประเภทพิเศษของประหยัดตามความต้องการของลูกค้า
เครื่องแลกเปลี่ยนความร้อนภายใน
1.การลดความเย็นยังสามารถผลิตโดยการอุ่นร้อนก๊าซออกจากเครื่องเหยื่อและไปยังเครื่องปรับก๊าซ
2ระบบเหล่านี้ดึงความร้อนจากสายเหลว แต่ทําความร้อนการดูดก๊าซ
3นี่คือทางแก้ปัญหาที่พบกันบ่อยมาก เพื่อให้แน่ใจว่าก๊าซจะถึงเครื่องบด และของเหลวจะถึงวาล์ว
4.มันยังอนุญาตให้มีการใช้แลกเปลี่ยนความร้อนสูงสุดเมื่อลดส่วนของแลกเปลี่ยนความร้อนที่ใช้ในการเปลี่ยนแปลงอุณหภูมิของของเหลวและทําให้ปริมาณที่สารเย็นเปลี่ยนระยะของมันสูงสุด.
