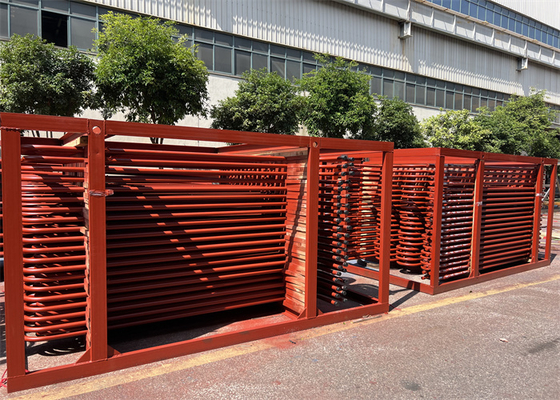

เครื่องแลกเปลี่ยนความร้อน โบตเลอร์ Steam Superheater และรีฮีเตอร์ Coils สําหรับประสิทธิภาพความร้อน

ขดลวดซุปเปอร์ฮีทเตอร์และรีฮีทเตอร์หม้อไอน้ำแลกเปลี่ยนความร้อนสำหรับประสิทธิภาพเชิงความร้อน

ระบบ Desuperheater ของ HRSG Boiler Superheater และ Reheater มาตรฐาน ASME ผู้ผลิตชาวจีน

ระบบซุปเปอร์ฮีทเตอร์ ขดลวดซุปเปอร์ฮีทเตอร์

_{ซุปเปอร์ฮีทเตอร์ในหม้อไอน้ำขนาดใหญ่มีทั้งแบบพาความร้อนและแบบแผ่รังสี}

_{ซุปเปอร์ฮีทเตอร์แบบพาความร้อนถูกวางไว้ในช่องทางที่สองของหม้อไอน้ำ และสิ่งเหล่านี้ยังเรียกว่าซุปเปอร์ฮีทเตอร์อุณหภูมิต่ำ โดยทั่วไปแล้ว อุณหภูมิจะเพิ่มขึ้นประมาณ 40 ถึง 60 องศาเซลเซียสในด้านไอน้ำในซุปเปอร์ฮีทเตอร์นี้}

_{ไอน้ำจากสิ่งนี้จะเคลื่อนไปยังซุปเปอร์ฮีทเตอร์ชนิดแผ่รังสีที่เรียกว่าแผงหรือซุปเปอร์ฮีทเตอร์เพลท และอุณหภูมิจะเพิ่มขึ้นประมาณ 70 ถึง 100 องศาเซลเซียส}

_{ตามด้วยซุปเปอร์ฮีทเตอร์สุดท้าย และอุณหภูมิที่ต้องการที่เหลือจะถูกเพิ่มขึ้นที่นี่ ผู้หนึ่งต้องเข้าใจว่านักออกแบบสามารถเปลี่ยนแปลงรูปแบบการเพิ่มขึ้นได้ขึ้นอยู่กับวิธีการปฏิบัติหรือความต้องการของเขา}

_{แต่ในทุกวิธีที่นำมาใช้ อุณหภูมิสุดท้ายจะต้องอยู่ในช่วงแคบๆ โดยทั่วไปบวก/ลบห้าองศาเซลเซียส ซุปเปอร์ฮีทเตอร์ถูกทำให้มีพื้นผิวเพื่อให้เชื้อเพลิงที่ออกแบบของหม้อไอน้ำ จะไม่มีความต้องการในการลดความร้อน}

ระบบลดความร้อน

• มีการนำระบบหลักสามระบบมาใช้ทั่วโลก: ประเภทการฉีด, ประเภทการเบี่ยงเบนการไหลของก๊าซไอเสีย และการเอียงหัวเผา สองอย่างหลังถูกนำมาใช้สำหรับการควบคุมอุณหภูมิไอน้ำของรีฮีทเตอร์ อย่างแรกถูกนำมาใช้สำหรับการควบคุมอุณหภูมิซุปเปอร์ฮีทเตอร์
• นอกจากนี้ยังใช้ในรีฮีทเตอร์ในระหว่างเหตุฉุกเฉินเมื่อจำเป็นต้องดับอุณหภูมิแม้หลังจากถึงขีดจำกัดสูงสุดของการควบคุมในระบบปกติที่นำมาใช้
• การเลือกวัสดุสำหรับซุปเปอร์ฮีทเตอร์ก่อนการฉีดจะได้รับอิทธิพลอย่างมากจากปริมาณการฉีด

ฟังก์ชันและลักษณะของซุปเปอร์ฮีทเตอร์และรีฮีทเตอร์

ฟังก์ชันของซุปเปอร์ฮีทเตอร์และรีฮีทเตอร์:

ซุปเปอร์ฮีทเตอร์และรีฮีทเตอร์เป็นส่วนสำคัญสำหรับพื้นผิวความร้อน ใช้เพื่อเพิ่มอุณหภูมิไอน้ำ โดยมีเป้าหมายเพื่อปรับปรุงเอนทาลปีของไอน้ำและเพิ่มประสิทธิภาพการไหลเวียนความร้อนสำหรับสถานีพลังงาน

ซุปเปอร์ฮีทเตอร์ทำงานเพื่อทำความร้อนให้กับไอน้ำอิ่มตัวเป็นไอน้ำยิ่งยวดที่มีอุณหภูมิแน่นอน เมื่อภาระของหม้อไอน้ำหรือสภาพการทำงานอื่นๆ เปลี่ยนแปลง จำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิไอน้ำยิ่งยวดเป็นปกติและอยู่ในช่วงการเปลี่ยนแปลงอุณหภูมิที่อนุญาต

จากการไหลเวียนความร้อนในสถานีพลังงาน พารามิเตอร์ดั้งเดิมของความดันและอุณหภูมิจะสูงขึ้น ประสิทธิภาพเชิงความร้อนของการไหลเวียนจะดีขึ้น หรือความชื้นของไอน้ำของด้านหลังกังหันไอน้ำสูงเกินไป ซึ่งส่งผลต่อความปลอดภัย ในขณะที่อุณหภูมิไอน้ำของซุปเปอร์ฮีทเตอร์ถูกจำกัดด้วยวัสดุโลหะ ปัจจุบัน เนื่องจากข้อจำกัดของวัสดุโลหะ อุณหภูมิยิ่งยวดสำหรับหม้อไอน้ำสถานีพลังงานส่วนใหญ่ยังคงอยู่ในช่วง 540-555 องศา และเพื่อหลีกเลี่ยงความชื้นของใบพัดของด้านหลังกังหันไอน้ำที่ใหญ่เกินไป จึงมีการนำระบบทำความร้อนซ้ำตรงกลางมาใช้

อะไรคือความแตกต่างของ Superheater และ Reheater?

รายละเอียด

โครงสร้างการออกแบบ

1. ทำความร้อนไอน้ำอิ่มตัว อุณหภูมิสูงถึง 900 องศาเซลเซียส

2. ประสิทธิภาพสูง >90%

3. การทำความร้อนความเร็วสูง

4. ออกแบบด้วยสแตนเลส

5. อายุการใช้งานการออกแบบที่ยาวนาน 15 ปี

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ ความดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น

HD Boiler นำเสนอสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับเดียวกัน

เป็นเวลากว่า 30 ปีที่ Hua Dong Boiler ได้คิดค้นและปรับปรุงซุปเปอร์ฮีทเตอร์และรีฮีทเตอร์ของหม้อไอน้ำของเราอย่างต่อเนื่อง การปรับปรุงการดัด การเชื่อม และการออกแบบทำให้มั่นใจได้ว่าผลิตภัณฑ์ของเราเป็นไปตามมาตรฐานยุโรปและอเมริกา ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้
