หม้อไอน้ำโรงไฟฟ้าพลังความร้อน เครื่องแลกเปลี่ยนความร้อนแบบครีบและท่อ

หม้อไอน้ำโรงไฟฟ้าพลังความร้อน เครื่องแลกเปลี่ยนความร้อนแบบครีบและท่อ

ขั้นต่ำ: 1 ชุด
การบรรจุแบบมาตรฐาน: การบรรจุสมุทร
ระยะเวลาการจัดส่ง: 30 วัน
ข้อมูลรายละเอียด
สถานที่กำเนิด
จางซู, จีน
ชื่อแบรนด์
HD Boiler
ได้รับการรับรอง
ASME, EN, SGS, ISO9001
หมายเลขรุ่น
เครื่องประหยัดหม้อไอน้ำ
วัสดุ:
เหล็กคาร์บอน
เชื้อเพลิงของหม้อไอน้ำ:
ถ่านหินบด
การใช้งาน:
สถานีไฟฟ้าพลังความร้อน
สี:
ปรับแต่ง
ชื่อ:
เครื่องประหยัดความร้อน
มาตรฐาน:
กับฉัน
เน้น:

เครื่องอัดอากาศหม้อไอน้ำแบบครีบและท่อ

,

เครื่องอัดอากาศแบบครีบและท่อ

คําอธิบายสินค้า


หม้อต้มไอน้ำโรงไฟฟ้าพลังความร้อน เครื่องแลกเปลี่ยนความร้อนแบบครีบของหม้อต้มถ่านหินบด





ปัญหาทั่วไปของเครื่องประหยัดพลังงานคืออะไร?



การกัดกร่อนภายนอก (จุดน้ำค้างกรด), การกัดเซาะจากเถ้าลอย, และการอุดตันของท่อ



หน้าที่



เครื่องประหยัดพลังงานได้รับชื่อมาจากงานเดิม: การใช้ความร้อนเหลือทิ้งจากก๊าซไอเสียเพื่ออุ่นน้ำป้อน สิ่งนี้ช่วยลดอุณหภูมิไอเสีย เพิ่มประสิทธิภาพของหม้อต้ม และลดการใช้เชื้อเพลิง นี่คือวิธีการทำงาน: โดยการอุ่นน้ำป้อนก่อนที่จะถึงพื้นผิวการระเหย พวกมันจะลดความร้อน (และพื้นที่ผิว) ที่จำเป็นที่นั่น พวกมันถูกตั้งค่าในการไหลแบบสวนกระแส โดยที่ของเหลวทำงานยังคงเย็นกว่าน้ำอิ่มตัว การไหลแบบบังคับช่วยให้พวกมันใช้ท่อผนังบางและมีเส้นผ่านศูนย์กลางเล็ก ทำให้โครงสร้างมีขนาดกะทัดรัด การออกแบบนี้หมายถึงการถ่ายเทความร้อนและประสิทธิภาพที่ดีกว่าชุดท่อระเหยแบบพาความร้อนในช่วงอุณหภูมิเดียวกัน—การเปลี่ยนชุดเหล่านั้นช่วยลดการใช้โลหะ นอกจากนี้ น้ำที่อุ่นล่วงหน้าเข้าไปในดรัมไอน้ำยังช่วยลดความแตกต่างของอุณหภูมิกับผนังดรัม ลดความเครียดจากความร้อน ทั้งหมดนี้คือเหตุผลที่เครื่องประหยัดพลังงานเป็นสิ่งจำเป็นสำหรับหม้อต้มในปัจจุบัน หน้าที่หลักของพวกมันคืออะไร? มาดูกัน:

1. การประหยัดเชื้อเพลิง: เครื่องประหยัดพลังงานถูกวางไว้ที่ส่วนท้ายของหม้อต้ม ด้วยวิธีนี้สามารถลดอุณหภูมิของควันและก๊าซ จึงช่วยประหยัดเชื้อเพลิง

2. ปรับปรุงสภาพการทำงานของดรัมไอน้ำ: เนื่องจากเครื่องประหยัดพลังงาน อุณหภูมิน้ำป้อนจะเพิ่มขึ้นเมื่อเข้าสู่ดรัมไอน้ำ ช่วยลดความแตกต่างของอุณหภูมิระหว่างน้ำป้อนและผนังดรัมไอน้ำ รวมถึงความเครียดจากความร้อนของดรัมไอน้ำ เพื่อปรับปรุงสภาพการทำงานของดรัมไอน้ำและเพิ่มอายุการใช้งาน



3. ลดต้นทุนการผลิตหม้อต้ม: เนื่องจากน้ำป้อนถูกทำให้ร้อนในเครื่องประหยัดพลังงานของหม้อต้ม การใช้ชิ้นส่วนอะไหล่ที่มีอุณหภูมิต่ำเป็นเครื่องประหยัดพลังงานของหม้อต้มเพื่อแทนที่แผงผนังน้ำที่มีอุณหภูมิสูงและมีราคาสูงบางส่วน ช่วยลดต้นทุนในการผลิตหม้อต้ม

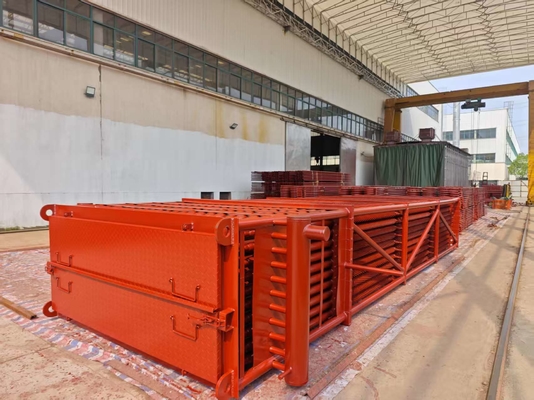

หม้อไอน้ำโรงไฟฟ้าพลังความร้อน เครื่องแลกเปลี่ยนความร้อนแบบครีบและท่อ 0


ประเภท


หากแบ่งตามวัสดุ เครื่องประหยัดพลังงานสามารถแบ่งออกเป็นเครื่องประหยัดพลังงานท่อเหล็กและเครื่องประหยัดพลังงานเหล็ก ปัจจุบัน หม้อต้มขนาดใหญ่และขนาดกลางส่วนใหญ่ใช้เครื่องประหยัดพลังงานที่ทำจากท่อเหล็ก เนื่องจากมีความแข็งแรงสูงและความสามารถในการทำงานที่เชื่อถือได้ และสามารถทนต่อแรงกระแทก ในขณะเดียวกันก็มีประสิทธิภาพในการถ่ายเทความร้อนที่ดี โครงสร้างขนาดเล็ก และต้นทุนต่ำ จุดอ่อนประการหนึ่งคือความต้านทานการกัดกร่อนที่ไม่ดี แต่ปัจจุบันน้ำป้อนหม้อต้มสมัยใหม่ได้รับการบำบัดอย่างเข้มงวด ดังนั้นปัญหาจึงเกือบจะแก้ไขได้


หากแบ่งตามส่วนขยายการทำความร้อนของของเหลวทำงาน เครื่องประหยัดพลังงานสามารถแบ่งออกเป็นประเภทที่ไม่เดือดและประเภทเดือด


1. เครื่องประหยัดพลังงานแบบเดือด: อุณหภูมิน้ำออกไม่เพียงแต่สามารถเข้าถึงอุณหภูมิเกินอิ่มตัวเท่านั้น แต่ยังสามารถทำให้น้ำบางส่วนระเหยได้อีกด้วย สัดส่วนประมาณ 10-15% ของน้ำป้อนทั้งหมด ไม่เกิน 20% ในกรณีที่มีความต้านทานการไหลมากเกินไปที่เกิดกับของเหลวทำงาน


2. เครื่องประหยัดพลังงานแบบไม่เดือด: อุณหภูมิทางออกต่ำกว่าจุดเดือด 20-25 องศาภายใต้แรงดันที่กำหนด


หม้อต้มแรงดันปานกลางส่วนใหญ่ใช้เครื่องประหยัดพลังงานชนิดเดือด นี่เป็นเพราะความร้อนแฝงของการระเหยของน้ำในหม้อต้มแรงดันปานกลางนั้นสูง และความร้อนของน้ำที่ถูกทำให้ร้อนนั้นมีขนาดเล็ก ดังนั้นจึงจำเป็นต้องส่งน้ำบางส่วนไประเหยในเครื่องประหยัดพลังงานของหม้อต้ม เพื่อป้องกันการเผาไหม้ที่ไม่เสถียรในเตาเผา และป้องกันการเพิ่มขึ้นของการใช้โลหะในพื้นผิวทำความร้อน เช่น เครื่องทำความร้อนยิ่งยวด ที่เกิดจากอุณหภูมิก๊าซไอเสียทางออกที่ต่ำเกินไป นอกจากนี้ยังสามารถช่วยเล่นบทบาทของเครื่องประหยัดพลังงานได้


หม้อต้มแรงดันสูงพิเศษส่วนใหญ่ใช้เครื่องประหยัดพลังงานชนิดไม่เดือด นี่เป็นเพราะเมื่อแรงดันสูงขึ้น ความร้อนแฝงของการระเหยจะลดลง ในขณะที่ความร้อนของน้ำที่ถูกทำให้ร้อนจะมากขึ้น ดังนั้นจึงจำเป็นต้องส่งน้ำบางส่วนไปทำให้ร้อนในแผงผนังน้ำ เพื่อป้องกันการเกิดตะกรันบนพื้นผิวทำความร้อนของทางออกเตาเผาและภายในเตาเผาที่เกิดจากอุณหภูมิที่สูงเกินไปในเตาเผาและก๊าซไอเสียทางออก ดังนั้น โดยปกติแล้ว หม้อต้มแรงดันสูงพิเศษจะใช้เครื่องประหยัดพลังงานชนิดไม่เดือด


ปัจจัยหลักที่ต้องพิจารณาว่าเครื่องประหยัดพลังงานประเภทใดคือพารามิเตอร์ของหม้อต้ม เมื่อพารามิเตอร์ของหม้อต้มแตกต่างกัน อัตราส่วนของการดูดซับความร้อนที่จำเป็นในสามขั้นตอนในการทำความร้อนของเหลวทำงานจะสร้างความแตกต่าง ดังนั้นการจัดเรียงที่สอดคล้องกันของพื้นผิวทำความร้อนสามแบบก็จำเป็นต้องเปลี่ยนเช่นกัน สำหรับหน่วยขนาดใหญ่ที่มีพารามิเตอร์สูง การดูดซับความร้อนจากการระเหยจะน้อยลง ในขณะที่การดูดซับความร้อนของน้ำโดยการให้ความร้อน การดูดซับความร้อนของไอน้ำโดยการให้ความร้อนยิ่งยวด การดูดซับความร้อนโดยการให้ความร้อนซ้ำนั้นค่อนข้างมาก ดังนั้น เครื่องประหยัดพลังงานชนิดไม่เดือดจึงเป็นประเภทหลักสำหรับหม้อต้มหน่วยแรงดันสูงพิเศษ



ข้อมูลจำเพาะ


คำอธิบาย เครื่องประหยัดพลังงานของหม้อต้ม
วัสดุ เหล็กอัลลอย, เหล็กกล้าคาร์บอน, SA210C, SA213T22, ฯลฯ
มาตรฐานวัสดุ ASTM, EN หรือ ISO ฯลฯ
ขนาด การปรับแต่ง
น้ำหนัก

ขั้นต่ำ: 10 ตัน

สูงสุด: 1000 ตัน

กระบวนการหลอม: EF+LF + VD
กระบวนการ วัสดุ → แท่ง → การรีดร้อน/เย็น → การอบชุบด้วยความร้อน (การทำให้เป็นมาตรฐาน + การอบคืนตัว) → การตรวจสอบ → การตัดเฉือนหยาบ → UT → การอบชุบด้วยความร้อนครั้งที่ 2 → การตัดเฉือนขั้นสุดท้าย → การตรวจสอบ
มาตรฐาน UT ASTM A388 หรือ EN10228, ฯลฯ



การควบคุมคุณภาพ



1. รายงานการทดสอบแรงกระแทกและการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้

2. รายงานการตรวจสอบแบบไม่ทำลาย (NDT) 100% ของแผ่นเหล็ก ท่อ และอิเล็กโทรด

3. รายงานการตรวจสอบด้วยรังสีเอกซ์, รังสี γ และการทดสอบการแทรกซึมของของเหลว (รอยเชื่อม): เพื่อให้มั่นใจในคุณภาพของหม้อต้มทั้งหมด

4. รายงานการทดสอบไฮดรอลิก: ตรวจสอบให้แน่ใจว่าแรงดันใช้งานและมาตรฐานความปลอดภัย
