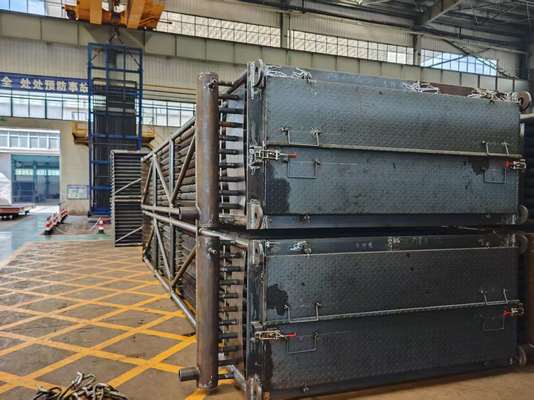

เครื่องประหยัดโรงไฟฟ้า พร้อมท่อปีกสเปรียล ลดการสกัดลม

อุปกรณ์ประหยัดโรงไฟฟ้าที่มีท่อขีดวงลวด ลดการสกัดลดการพัดลม

ระบบเครื่องปนเปื้อนมีเครื่องประหยัดอยู่ที่ไหน

ระหว่างอุปกรณ์ดัดความร้อนสุดท้ายของเครื่องปั่น และเครื่องทําความร้อนอากาศ

คําอธิบายของเครื่องประหยัด

เครื่องประหยัดระบายความร้อนแบบ H-type finned tube เป็นเครื่องประหยัดระบายความร้อนที่มีประสิทธิภาพที่ประกอบด้วยระบายความร้อนแบบ H-type finned tube (ยังเรียกว่าระบายความร้อนแบบ H-type finned tube, finned tube, butterfly tube)

1โครงสร้าง: รูปแบบพื้นฐานคือแบบ "H" และแบบ "H" สองแบบ จัดเรียงตามเส้น

2คุณลักษณะการทํางาน:

(1)การเปลี่ยนเครื่องประหยัดท่อเปลือย เปลี่ยนเครื่องประหยัดท่อแบบ H จะช่วยเพิ่มพื้นที่ในการถ่ายส่งความร้อน นั่นหมายความว่าต้องใช้ท่อน้อยกว่า ซึ่งจะเปิดพื้นที่ให้กับก๊าซควันไหลผ่านได้มากขึ้น ผลลัพธ์คือความเร็วของแก๊สที่ต่ํากว่าและสวมน้อยกว่านี่คือเหตุผลว่าทําไม: การสกัดท่อถูกผูกพันกับความเร็วของก๊าซควัน โดยเฉพาะอย่างยิ่ง, มันสัดส่วนกับความเร็วที่เพิ่มขึ้นถึงกําลัง 3.33 ลดความเร็วจาก 9m / s เป็น 7m / s และการสกัดลดลงเพียง 43% ของเดิมบวกการทดสอบแสดงว่าท่อที่มีขนนก จะผลักดันเถ้าบินไปทางกลางของแถวท่อ

(2) ท่อปีกชนิด H สามารถผลิตเป็นท่อปีกชนิด "H" แบบสองท่อ, โครงสร้างของมันแข็งแรง, สามารถใช้ในกรณีของท่อลําดับยาว

(3) H-type fined tube economizer is arranged in line. H-type fin แบ่งพื้นที่ออกเป็นหลายพื้นที่เล็ก ๆ ซึ่งมีผลการไหลผ่านการไหลผ่านอากาศ

(4) ปีกชนิด H สามารถบรรลุผลการเป่าหญ้าหญ้าได้ดีที่สุด เนื่องจากการสร้างช่องทางตรงในทั้งสองด้าน

(5) พื้นที่คอมแพคต์ น้ําหนักรวมลดลงมาก ลดต้นทุน

(6) ประหยัดพลังงานและการบริโภคพลังงานที่ต่ํากว่า: economizer สําหรับชุดผู้ผลิตสามารถลดอย่างน้อยสองสามของสูญเสียความร้อนควันผู้ผลิตและเพียง 2 ~ 4kW การบริโภคพลังงานต่อตันของควัน.

(7) การใช้งานและการบํารุงรักษาที่เรียบง่าย การประหยัดแรงงาน: โรงงานประกอบภาพรวมที่ประหยัดกว่า, ส่วนเคลื่อนที่น้อยกว่า, โครงสร้างที่เรียบง่าย, การติดตั้งที่ง่าย. ระดับอัตโนมัติสูง, การใช้งานและการบํารุงรักษาที่ง่าย,สามารถลดจํานวนบุคลากรในการดําเนินงานได้

หน้าที่

1. ดับความร้อนของก๊าซควันอุณหภูมิต่ํา ลดอุณหภูมิไอ้ควันออก ลดการสูญเสียควันและประหยัดเชื้อเพลิง

2เนื่องจากน้ําอาหารถูกทําความร้อนในเครื่องประหยัด ก่อนที่จะเข้าไปในกลอง, การดูดซึมความร้อนของน้ําอาหารบนพื้นที่ทําความร้อนลดลงและ economizer สามารถใช้เพื่อแทนส่วนหนึ่งของพื้นผิวการทําความร้อนระเหยที่แพง.

3เมื่ออุณหภูมิของน้ําอาหารถูกเพิ่มขึ้น ความแตกต่างของอุณหภูมิผนังจะลดลง และความเครียดทางความร้อนจะลดลงอย่างสอดคล้องเพื่อขยายอายุการใช้งานของกลองควาย

รายละเอียด

การใช้งาน

อุตสาหกรรมที่เกี่ยวข้อง: Cวงจรสับสนุนโรงไฟฟ้า"เครื่องผลิตควายฟื้นฟูความร้อน ((HRSG) "

เครื่องประหยัดถูกใช้โดยทั่วไปในส่วนหนึ่งของเครื่องผลิตควายฟื้นฟูความร้อน(HRSG) ในวงจรรวมใน HRSG น้ําผ่านเครื่องประหยัดเครื่องปั่นและจากนั้นเครื่องทําความร้อน.เครื่องประหยัดยังป้องกันการท่วมของหม้อร้อนด้วยน้ําเหลวที่หนาวเกินไปที่จะต้มเนื่องจากอัตราการไหลและการออกแบบของหม้อร้อน
