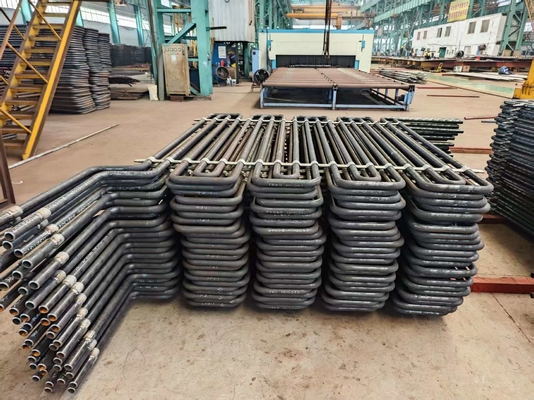

โซลูชันโรงไฟฟ้าแบบกำหนดเอง SA192 ส่วนประกอบซุปเปอร์ฮีตเตอร์และรีฮีตเตอร์แบบ Serpentine

โซลูชันโรงไฟฟ้าแบบกำหนดเอง SA192 ชิ้นส่วน Superheater และ Reheater แบบ Serpentine

Superheater มีกี่ประเภท?

ประเภท Radiant (ตั้งอยู่ในเตาเผา) และ Convection (ในเส้นทางก๊าซ)

การแสดงผลิตภัณฑ์

ฟังก์ชันผลิตภัณฑ์ของ Superheater และ Reheater

Superheater

1. ในโรงไฟฟ้าพลังความร้อน หน้าที่ของ superheater นั้นสำคัญมาก มันกำจัดความชื้นที่เหลืออยู่ 1 ถึง 2% ในไอน้ำอิ่มตัวที่ออกจากหม้อไอน้ำ และเพิ่มอุณหภูมิให้สูงกว่าจุดอิ่มตัว ทำให้ไอน้ำมีพลังและมีประสิทธิภาพมากขึ้น
2. การทำความร้อนยิ่งยวดไม่ได้เพียงแค่เพิ่มประสิทธิภาพโดยรวมของวงจรการผลิตพลังงานเท่านั้น แต่ยังป้องกันการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของกังหัน ทำไมถึงสำคัญ? เพราะการควบแน่นมากเกินไปอาจทำให้ใบพัดกังหันเสียหายเมื่อเวลาผ่านไป ดังนั้น superheater จึงช่วยให้กังหันทำงานได้อย่างราบรื่นและใช้งานได้นานขึ้น
3. วิธีการทำงาน: superheater ใช้ความร้อนจากก๊าซจากการเผาไหม้ของเตาเผา ความร้อนนี้จะทำให้ไอน้ำแห้งสนิท จากนั้นจึงให้ความร้อนยิ่งยวด ทำให้ได้อุณหภูมิที่เพิ่มขึ้นเป็นพิเศษที่จำเป็นสำหรับการผลิตพลังงานอย่างมีประสิทธิภาพ
4. Superheater ได้รับการออกแบบด้วยวงจรท่อหลายวงจรที่ทำงานเคียงข้างกัน วงจรเหล่านี้มีข้อต่อโค้งกลับหนึ่งข้อขึ้นไปและเชื่อมต่อกับเฮดเดอร์ การตั้งค่านี้ช่วยกระจายไอน้ำอย่างสม่ำเสมอและเพิ่มการถ่ายเทความร้อนสูงสุด

Reheater

1. Reheater มีบทบาทเฉพาะ: พวกมันให้ความร้อนแก่ไอน้ำที่ขยายตัวไปบ้างแล้วในกังหัน ด้วยการทำเช่นนี้ พวกมันทำให้แน่ใจว่าไอน้ำยังคงแห้งที่สุดเท่าที่จะเป็นไปได้ตลอดขั้นตอนสุดท้ายของกังหัน ไอน้ำแห้งหมายถึงประสิทธิภาพที่ดีขึ้นและลดการสึกหรอของส่วนประกอบกังหัน
2. คุณสามารถหา reheater ได้ในจุดต่างๆ ภายในหม้อไอน้ำสาธารณูปโภค โดยปกติจะอยู่ก่อนหรือหลัง superheater แบบ convective ในโซน convective ในหม้อไอน้ำแรงดันสูงสมัยใหม่ reheater มักจะมาในสองส่วน
3. ส่วนแรก หรือส่วนหลัก อยู่ในโซน convective ซึ่งเป็นจุดเริ่มต้นของกระบวนการให้ความร้อนซ้ำ ส่วนที่สอง ส่วนรอง แขวนอยู่ตรงทางออกของเตาเผา ทำให้ไอน้ำมีอุณหภูมิสุดท้ายที่เหมาะสม
4. เมื่อออกแบบ reheater วิศวกรจะปฏิบัติตามหลักการที่คล้ายคลึงกับที่ทำสำหรับ superheater ทั้งคู่ต้องจัดการกับอุณหภูมิสูงและถ่ายเทความร้อนอย่างมีประสิทธิภาพ
5. Reheater และ superheater อาจมีอุณหภูมิเอาต์พุตเท่ากัน แต่แรงดันไอน้ำใน reheater มีเพียงประมาณ 20 - 25% ของแรงดันใน superheater แรงดันที่ต่ำกว่านั้นหมายความว่าเราสามารถใช้โลหะผสมเหล็กเกรดต่ำกว่าสำหรับ reheater ซึ่งช่วยลดต้นทุนโดยไม่ลดทอนประสิทธิภาพ

รายละเอียดของ Superheater และ Reheater

เกณฑ์การผลิตและการยอมรับของ Superheater และ Reheater

1.JB/T1611 "ข้อกำหนดทางเทคนิคสำหรับการผลิตท่อหม้อไอน้ำ"

2.JB/T1612 "เงื่อนไขทางเทคนิคการทดสอบแรงดันหม้อไอน้ำ"

3.JB/T1613 "ข้อกำหนดทางเทคนิคสำหรับการเชื่อมชิ้นส่วนแรงดันของหม้อไอน้ำ"

4.JB/T1615 "ข้อกำหนดทางเทคนิคสำหรับการทาสีและการบรรจุหม้อไอน้ำ"

5. JB/T3375 "กฎสำหรับการรับวัสดุสำหรับการก่อสร้างหม้อไอน้ำ"

ประเภท ข้อดี ข้อเสีย วิธีการรองรับ

แบบแขวน

1. โครงสร้างรองรับที่มั่นคง

2. การอุดตันของกระแสโดยไอน้ำควบแน่น

3. ต้องเริ่มต้นใหม่ช้าๆ เพื่อไล่น้ำที่สะสมอยู่ด้านล่าง รองรับจากด้านบน

แบบกลับหัว

1. การระบายน้ำที่เหมาะสมของไอน้ำควบแน่น

2. ขาดความแข็งแกร่งของโครงสร้าง โดยเฉพาะอย่างยิ่งในกระแสแก๊สความเร็วสูง รองรับจากด้านล่าง

แบบแนวนอน

1. การระบายน้ำที่เหมาะสม

2. ความแข็งแกร่งของโครงสร้างที่ดี

พวกเขาไม่ได้มองเห็นเปลวไฟโดยตรง ดังนั้นส่วนใหญ่มาจากประเภท convective โดยปกติจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาเผาหลัก
