| ขั้นต่ำ: | 1 ชุด / 10 ตัน |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | การบรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | 50 ~ 100 วัน |
| วิธีการจ่ายเงิน: | L/C, T/T, Western Union |
| ความสามารถในการจัดหา: | 1,500 ตัน / เดือน |
โซลูชันการกู้คืนพลังงานจากของเสีย ระบบซุปเปอร์ฮีตเตอร์และรีฮีตเตอร์แบบกำหนดเอง
รีฮีตเตอร์แตกต่างจากซุปเปอร์ฮีตเตอร์อย่างไร
รีฮีตเตอร์ให้ความร้อนไอน้ำอีกครั้งหลังจากการขยายตัวบางส่วนในกังหัน ในขณะที่ซุปเปอร์ฮีตเตอร์ให้ความร้อนแก่ไอน้ำอิ่มตัวจากดรัมหม้อไอน้ำ

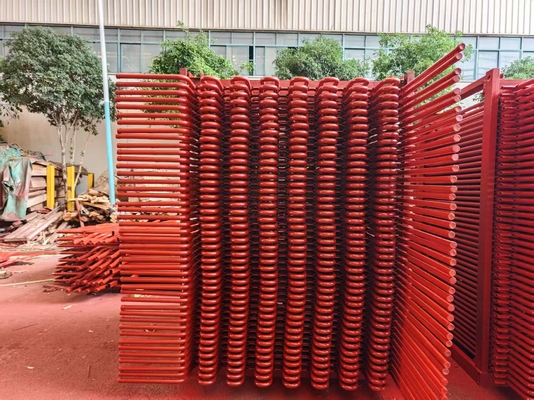

การแสดงผลิตภัณฑ์
ฟังก์ชันผลิตภัณฑ์ของซุปเปอร์ฮีตเตอร์และรีฮีตเตอร์
ซุปเปอร์ฮีตเตอร์
1. ฟังก์ชันของซุปเปอร์ฮีตเตอร์ในโรงไฟฟ้าคือการขจัดความชื้นส่วนสุดท้าย (1 ถึง 2%) ออกจากไอน้ำอิ่มตัวที่ออกมาจากหม้อไอน้ำ และเพิ่มอุณหภูมิให้สูงกว่าอุณหภูมิอิ่มตัวอย่างเพียงพอ
2. การให้ความร้อนยิ่งยวดช่วยเพิ่มประสิทธิภาพโดยรวมของวงจร รวมถึงหลีกเลี่ยงการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของกังหัน ซึ่งช่วยหลีกเลี่ยงการกัดกร่อนของใบพัด
3. ความร้อนจากก๊าซจากการเผาไหม้จากเตาเผาถูกนำมาใช้เพื่อขจัดความชื้นออกจากไอน้ำและให้ความร้อนยิ่งยวดแก่ไอน้ำ
4. ซุปเปอร์ฮีตเตอร์มักจะมีวงจรท่อหลายวงจรขนานกัน โดยมีข้อต่อโค้งกลับหนึ่งอันหรือมากกว่า เชื่อมต่อระหว่างเฮดเดอร์
รีฮีตเตอร์
1. ฟังก์ชันของรีฮีตเตอร์คือการให้ความร้อนยิ่งยวดแก่ไอน้ำที่ขยายตัวบางส่วนจากกังหัน
สิ่งนี้ทำเพื่อให้ไอน้ำยังคงแห้งที่สุดเท่าที่จะเป็นไปได้ตลอดขั้นตอนสุดท้ายของกังหัน
2. ตำแหน่ง: ก่อนหรือหลังซุปเปอร์ฮีตเตอร์แบบพาความร้อนในโซนพาความร้อนของหม้อไอน้ำสาธารณูปโภค ในหม้อไอน้ำแรงดันสูงสมัยใหม่ รีฮีตเตอร์มักจะมีสองส่วน
3. ส่วนหลักจะอยู่ในโซนพาความร้อน และส่วนรองจะอยู่ตรงทางออกของเตาเผา แขวนจากด้านบน
4. ข้อควรพิจารณาในการออกแบบสำหรับรีฮีตเตอร์นั้นคล้ายกับข้อควรพิจารณาสำหรับซุปเปอร์ฮีตเตอร์
5. มีอุณหภูมิเอาต์พุตเท่ากัน แต่อุณหภูมิไอน้ำอยู่ที่ประมาณ 20-25% ของอุณหภูมิในซุปเปอร์ฮีตเตอร์ ดังนั้นจึงสามารถใช้โลหะผสมเหล็กเกรดต่ำกว่าสำหรับรีฮีตเตอร์ได้
ประเภท ข้อดี ข้อเสีย วิธีการรองรับ
ชนิดแขวน
1. รองรับโครงสร้างที่มั่นคง
2. การอุดตันของกระแสลมโดยไอน้ำที่ควบแน่น
3. ต้องเริ่มต้นใหม่ช้าๆ เพื่อไล่น้ำที่สะสมอยู่ด้านล่าง รองรับจากด้านบน
ชนิดกลับหัว
1. การระบายน้ำที่เหมาะสมของไอน้ำที่ควบแน่น
2. ขาดความแข็งแกร่งของโครงสร้าง โดยเฉพาะอย่างยิ่งในกระแสลมความเร็วสูง รองรับจากด้านล่าง
ชนิดแนวนอน
1. การระบายน้ำที่เหมาะสม
2. ความแข็งแกร่งของโครงสร้างที่ดี
พวกเขาไม่เห็นเปลวไฟโดยตรง ดังนั้นส่วนใหญ่มาจากชนิดพาความร้อน มักจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาเผาหลัก
รายละเอียดของซุปเปอร์ฮีตเตอร์และรีฮีตเตอร์
| 1 | องค์ประกอบของวัสดุ | เหล็กกล้าคาร์บอน เหล็กกล้าผสม หรือเหล็กทนความร้อน กล่องเก็บรวบรวม และวัสดุรองรับอื่นๆ ท่อเป็นชนิดข้อมูลจำเพาะที่กำหนดเอง |
| 2 | รูปแบบการออกแบบ | รูปแบบแนวตั้งหรือแนวนอน |
| 3 | ข้อดี | รูปลักษณ์สวยงาม ขนาด ความแม่นยำ เทคโนโลยีการดัดและการเชื่อมระดับเฟิร์สคลาส อุปกรณ์ตรวจจับระดับเฟิร์สคลาส |
เกณฑ์การผลิตและการยอมรับของซุปเปอร์ฮีตเตอร์และรีฮีตเตอร์
1. JB/T1611 "ข้อกำหนดทางเทคนิคสำหรับการผลิตท่อหม้อไอน้ำ"
2. JB/T1612 "เงื่อนไขทางเทคนิคการทดสอบแรงดันหม้อไอน้ำ"
3. JB/T1613 "ข้อกำหนดทางเทคนิคสำหรับการเชื่อมชิ้นส่วนแรงดันของหม้อไอน้ำ"
4. JB/T1615 "ข้อกำหนดทางเทคนิคสำหรับการทาสีและการบรรจุหม้อไอน้ำ"
5. JB/T3375 "กฎสำหรับการรับการยอมรับวัสดุสำหรับการก่อสร้างหม้อไอน้ำ"
|
|
