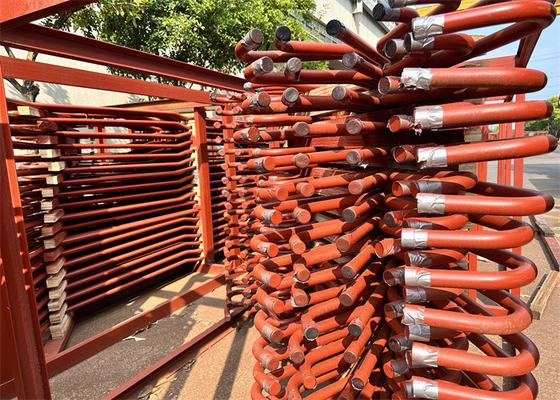

หม้อต้มเหล็กกล้าคาร์บอน Superheater และ Reheater ข้อต่อก้นที่มีเส้นผ่านศูนย์กลางต่างกัน

Superheaters เป็นหนึ่งในชิ้นส่วน sapre ของหม้อไอน้ำที่สำคัญที่สุดที่ช่วยเพิ่มประสิทธิภาพการระบายความร้อน

Boiler superheater คือการกู้คืนพลังงานของก๊าซไอเสียของหม้อไอน้ำเพื่อให้ไอน้ำออกจากหม้อไอน้ำสามารถถูกทำให้ร้อนเป็นไอน้ำแห้งซึ่งเอื้อต่อการปรับปรุงประสิทธิภาพเชิงความร้อนของหม้อไอน้ำ แต่ยังเอื้อต่อกังหันไอน้ำเพื่อหลีกเลี่ยงค้อนน้ำ

หม้อต้มไอน้ำอุณหภูมิสูงแบบ Radiant Superheater มักจะใช้ในหม้อไอน้ำของโรงไฟฟ้าแรงดันสูง ขดลวดซูเปอร์ฮีตเตอร์ใช้ในหม้อไอน้ำเพื่อสร้างไอน้ำอิ่มตัวขดลวดซุปเปอร์ฮีตเตอร์ใช้เป็นพิเศษในหม้อไอน้ำของโรงไฟฟ้าเราผลิตคอยล์ร้อนซุปเปอร์ฮีทเตอร์ในโลหะผสมเหล็กเกรดต่างๆ และในท่อเหล็กไร้คราบ โดยมีหรือไม่มีตัวรองรับ & ส่วนหัวตามแบบของลูกค้า

การเปลี่ยนแปลงสภาพการทำงานของหม้อไอน้ำ เช่น ระดับภาระ การเปลี่ยนแปลงเชื้อเพลิง การเปลี่ยนแปลงสภาวะการเผาไหม้ ฯลฯ ล้วนส่งผลกระทบต่ออุณหภูมิไอน้ำออกของ superheater ดังนั้นในหม้อไอน้ำของสถานีไฟฟ้าจึงมีวิธีการปรับอุณหภูมิไอน้ำทางออกของหม้อไอน้ำเพื่อให้คงที่ที่ ค่าที่กำหนดวิธีการที่ใช้กันทั่วไปคือ:

(1) ด้วยหัวฉีดน้ำหรือตัวลดอุณหภูมิแบบพื้นผิวจะปรับอุณหภูมิไอน้ำโดยตรง

(2) ด้วยเตาแกว่งเพื่อเปลี่ยนอุณหภูมิของควันเต้าเสียบของเตา

(3) ด้วยการดูดซับความร้อนของซูเปอร์ฮีตเตอร์แบบปรับการไหลเวียนของควันเมื่อภาระของหม้อไอน้ำเพิ่มขึ้น ค่าอุณหภูมิที่เพิ่มขึ้นของไอน้ำเข้าและออกของซูเปอร์ฮีตเตอร์แบบไหลจะเพิ่มขึ้น ในขณะที่ค่าอุณหภูมิที่เพิ่มขึ้นของซูเปอร์ฮีตเตอร์แบบกระจายจะลดลง

ผนังท่อ Superheaterในส่วนแรงดันหม้อไอน้ำภายใต้อุณหภูมิสูงสุด ดังนั้นต้องใช้เหล็กกล้าคาร์บอนต่ำคุณภาพสูงและเหล็กกล้าผสมโครเมียมโมลิบดีนัมชนิดต่างๆ ในส่วนอุณหภูมิสูงสุดบางครั้งก็ใช้เหล็กกล้าไร้สนิมออสเทนนิติกโครเมียมนิกเกิลในการทำงานของหม้อไอน้ำ หากอุณหภูมิของท่อส่งเกินขีดจำกัดอุณหภูมิที่อนุญาตของความแข็งแรงทนทานของวัสดุ ความแข็งแรงล้า หรือการเกิดออกซิเดชันที่พื้นผิว ท่อส่งก๊าซจะระเบิด

เส้นผ่านศูนย์กลางภายนอกของท่อโดยทั่วไปคือ 30 ~ 60 มม. ประเภทของซูเปอร์ฮีตเตอร์ที่พบมากที่สุดคือท่อคดเคี้ยว มีชุดท่อที่ค่อนข้างหนาแน่น ซึ่งจัดอยู่ในอุณหภูมิของก๊าซไอเสียที่ 450 ~ 1,000 ℃ โดยการกัดเซาะตามขวางและตามยาว ของก๊าซไอเสีย ก๊าซไอเสียส่วนใหญ่ถ่ายโอนความร้อนไปยังท่อโดยการพาความร้อน และรังสีบางชนิดจะดูดซับความร้อน ซูเปอร์ฮีตเตอร์ชนิดหน้าจอประกอบด้วยส่วนใหญ่ของหน้าจอท่อ จัดเรียงในส่วนบนของเตาเผาหรือเต้าเสียบ เป็นของรังสีหรือ ซูเปอร์ฮีตเตอร์กึ่งแผ่รังสีชนิดแรกจะดูดซับความร้อนจากการแผ่รังสีของเปลวไฟของเตา ขณะที่ส่วนหลังจะดูดซับส่วนหนึ่งของความร้อนพาความร้อน ในหม้อไอน้ำของโรงไฟฟ้าที่มีอุณหภูมิสูงกว่า 10 เมกกะปาสคาล โดยทั่วไปจะใช้ทั้งฮีตเตอร์ซูเปอร์ฮีตเตอร์ชนิดหน้าจอและท่อคดเคี้ยวเพื่อเพิ่มการดูดซับความร้อน . ซูเปอร์ฮีตเตอร์ติดผนังที่ใช้กับผนังด้านในของเตาเผาคือฮีตเตอร์ซูเปอร์ฮีตเตอร์แบบกระจายซึ่งไม่ค่อยมีใครใช้ ซูเปอร์ฮีตเตอร์ชนิดติดผนังใช้ในหม้อไอน้ำของโรงไฟฟ้าความจุสูงเพื่อสร้างผนังของหลังคาเตาเผาและท่อลมพาความร้อน และวัสดุฉนวนคือ ใช้ภายนอกเพื่อสร้างผนังเตาไฟ

ความแตกต่าง

หลักการ

• หลักการของ superheater คล้ายกับท่อสร้างไอน้ำของหม้อต้ม

•ก๊าซร้อนที่อุณหภูมิสูงจะกวาดไปทั่วท่อของเครื่องทำความร้อนยิ่งยวด และทำให้อุณหภูมิของไอน้ำสูงขึ้น ซึ่งขนาดจะขึ้นอยู่กับอุณหภูมิของก๊าซที่ออกจากเครื่องทำความร้อนยิ่งยวดและความเร็วของก๊าซ

แอปพลิเคชัน

ใช้สำหรับทำความร้อนไอน้ำอิ่มตัว อุณหภูมิไอน้ำสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุของ Superheater เพื่อเพิ่มการผลิตพลังงาน

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น
