| ขั้นต่ำ: | 1 ชุด / 10 ตัน |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | 50 ~ 100 วัน |
| วิธีการจ่ายเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| ความสามารถในการจัดหา: | 1500 ตัน / เดือน |

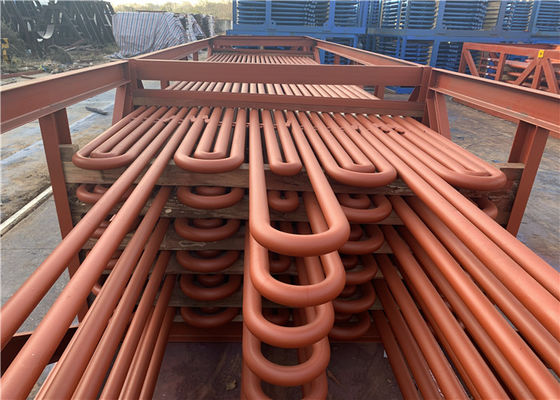

Serpentine Coil ที่มีประสิทธิภาพสูงและชิ้นส่วนหม้อไอน้ำอุตสาหกรรมเหล็กกล้าคาร์บอน Reheater
ข้อมูลผลิตภัณฑ์
ซุปเปอร์ฮีทเตอร์
| ในหม้อไอน้ำแบบวิกฤต ค่า SH จะอยู่ระหว่างส่วนหัวของไอน้ำหลักและดรัมไอน้ำและประกอบด้วย |
| • ท่ออิ่มตัวที่ขนส่งไอน้ำจากดรัมไปยังส่วนหัวของ SH ขาเข้า (เมื่อท่อ SH ไม่ได้เชื่อมต่อโดยตรงกับดรัม) |
|
• ธนาคาร Superheater พร้อมส่วนหัวของทางเข้าและทางออกตามลำดับ |
| • สถานี Attemperator สำหรับ STC |
| • ส่วนหัวของไอน้ำหลักพร้อมอุปกรณ์ทั้งหมดและสิ้นสุดด้วยวาล์วหยุดไอน้ำหลัก (MSSV) |
| ไอน้ำจากดรัมไอน้ำไหลไปยังส่วนหัวของไอน้ำหลัก และไม่ควรมีวาล์วระหว่างทั้งสองเพื่อให้แน่ใจว่ามีการไหลในท่อ SH ภายใต้สภาวะทั้งหมด เพื่อป้องกันความร้อนสูงเกินไปและความล้มเหลว |
เครื่องอุ่น
การอุ่นไอน้ำใหม่เกี่ยวข้องกับการดึงไอน้ำที่ขยายตัวออกบางส่วน (ที่ส่วนท้ายของกระบอกสูบความดันสูงของกังหัน) นำกลับไปที่หม้อไอน้ำในท่ออุ่นเย็น ทำความร้อนที่อุณหภูมิเดียวกันหรือสูงกว่าของไอน้ำร้อนยวดยิ่ง และกลับสู่ กังหันในท่ออุ่นร้อนในแง่ของฮาร์ดแวร์ ระบบ RH ประกอบด้วย
| • ท่อระบายความร้อนเย็นจากเทอร์ไบน์ไปยังหม้อไอน้ำ |
| • วาล์วนิรภัยบนท่ออุ่นเย็น |
| • ระบบฉีดน้ำอุณหภูมิฉุกเฉินบนท่ออุ่นเย็นหรือท่อเชื่อมต่อ |
| • ธนาคาร Reheater พร้อมส่วนหัวของทางเข้าและทางออก |
|
• ท่ออุ่นร้อนจากหม้อไอน้ำไปยังกังหัน |
การก่อสร้าง
จุ่มท่องูลงในภาชนะบรรจุของเหลวเมื่อภายในของงูมีของเหลว เพื่อให้เต็มท่ออย่างต่อเนื่อง ควรป้อนของเหลวจากปลายล่างของท่อไปยังปลายบนของท่อ เมื่อมีไอน้ำ นำเข้าไปในท่องูเพื่อหลีกเลี่ยงค้อนน้ำและการอุดตันเนื่องจากการสะสมของของเหลวเย็นในท่อ ไอน้ำควรเข้ามาจากด้านบนและคอนเดนเสทจะถูกระบายออกจากด้านล่าง
โครงสร้างของตัวแลกเปลี่ยนความร้อนแบบขดลวดจมอยู่ใต้น้ำสามารถแบ่งออกเป็นสองประเภท: แบบถอดไม่ได้และแบบถอดได้ ในการเลือกควรขึ้นอยู่กับความสะอาดของตัวกลางและการกัดกร่อน ความสูงของบรรจุภัณฑ์และวัสดุที่ใช้ การเลือกวัสดุปะเก็นสามารถกำหนดได้โดย การใช้ความดัน อุณหภูมิ และลักษณะของตัวกลางในอุปกรณ์
การทำงาน
เครื่องแลกเปลี่ยนความร้อนแบบขดลวดจมอยู่ใต้น้ำ มักใช้สำหรับการทำความเย็น การควบแน่นหรือการทำความร้อน การทำความเย็นและการระเหยของตัวกลางภายนอกท่อ
ข้อดีของมันคือโครงสร้างที่เรียบง่าย ต้นทุนต่ำ และสะดวกในการใช้งานและการจัดการ นอกจากนี้ยังสามารถทนต่อแรงดันสูงในขดลวดนอกจากนี้ มักใช้เป็นส่วนประกอบในการถ่ายเทความร้อนในเครื่องปฏิกรณ์ที่มีพื้นที่ถ่ายเทความร้อนน้อย
ข้อเสีย: โดยปกติแล้ว ความเร็วปานกลางในคอนเทนเนอร์จะต่ำมาก ดังนั้นค่าสัมประสิทธิ์การถ่ายเทความร้อนภายนอกท่อจึงมีขนาดเล็ก นอกจากนี้ ระดับการล้นของทุกตำแหน่งในคอนเทนเนอร์จะใกล้เคียงกันโดยประมาณ ดังนั้นความแตกต่างของอุณหภูมิเฉลี่ยจึงไม่มาก ดังนั้นผลการถ่ายเทความร้อนจึงไม่ดี อุปกรณ์มีขนาดใหญ่ ไม่เหมาะสำหรับใช้เป็นเครื่องแลกเปลี่ยนความร้อนที่มีพื้นที่แลกเปลี่ยนความร้อนขนาดใหญ่
วัสดุ
วัสดุของ superheater&reheater คือท่อเหล็ก ท่อทองแดง โลหะนอกกลุ่มเหล็กอื่นๆ ท่อเซรามิก ท่อกราไฟท์ และอื่นๆ
การประชุมเชิงปฏิบัติการ
|
|
