เครื่องทำความร้อนพื้นผิวหม้อไอน้ำเมมเบรนผนังอาร์กอนอาร์กเชื่อมโรงไฟฟ้าแรงดันสูง
รายละเอียดสินค้า
| ความกดดัน: | ความดันสูง | โครงสร้าง: | ไฟ / ท่อน้ำ |
|---|---|---|---|
| เชื้อเพลิง: | ถ่านหิน / แก๊ส / ถ่านหิน / น้ำร้อน | ชื่อผลิตภัณฑ์: | กำแพงน้ำหม้อไอน้ำ |
| ช่วงการใช้งาน: | อุตสาหกรรม / สถานีไฟฟ้า | NDE: | 100% PT,100 RT,100% UT |
| เน้น |
อาร์กอนอาร์ค Boiler Membrane Wall,Boiler Water Walls Arc Welding,Boiler Membrane Wall Heating Surface |
||
คําอธิบายสินค้า
อาร์กอนอาร์กเชื่อมโรงไฟฟ้าแรงดันสูงหม้อไอน้ำพื้นผิวผนัง

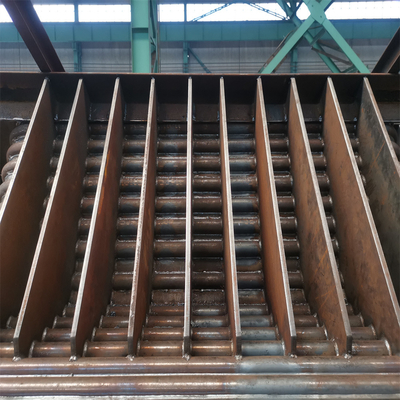

ผนังน้ำเมมเบรน คำอธิบาย
ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง
ตามกระบวนการผลิตที่แตกต่างกัน ผนังน้ำเมมเบรนสามารถแบ่งออกได้เป็น 3 ประเภท (ดูรูปที่ 1):1 ท่อครีบรีดเป็นแนวเชื่อมโดยมีภาระงานในการเชื่อมน้อยกว่า แต่ท่อครีบมีราคาแพง2.ท่อเปลือยและครีบ (เหล็กแบน) เชื่อมเป็นแถวซึ่งมีต้นทุนวัสดุต่ำและสามารถตอบสนองความต้องการของระยะพิทช์ต่างๆ ได้อย่างง่ายดาย แต่เหล็กแบนต้องการความแม่นยำสูงและอุปกรณ์ตกแต่ง 3.การเชื่อมแบบฟิวชั่นท่อเปล่า ครีบระหว่าง ท่อถูกสร้างขึ้นโดยการเติมลวดเชื่อมซึ่งส่วนใหญ่ใช้สำหรับระยะพิทช์เล็ก ๆ ระหว่างท่อระยะห่างระหว่างท่อของผนังน้ำเมมเบรนสัมพันธ์กับปัจจัยต่างๆ เช่น แรงดันหม้อไอน้ำและภาระความร้อนของเตาหลอม โดยปกติ s/d คือ 1.2-1.5
พื้นผิวทำความร้อนที่จัดเรียงอยู่บนผนังด้านในของเตาหลอมถูกระบายความร้อนด้วยน้ำเป็นส่วนใหญ่ ซึ่งเรียกว่าผนังน้ำเป็นพื้นผิวความร้อนระเหยหลักของหม้อไอน้ำของโรงไฟฟ้าหน้าที่หลักของกำแพงน้ำคือ:
(1) ดูดซับความร้อนที่แผ่รังสีในเตาเผา ให้ความร้อนน้ำเป็นไอน้ำอิ่มตัว
(2) ปกป้องผนังเตาเผา ลดความซับซ้อนของโครงสร้างของผนังเตา ลดน้ำหนักของผนังเตาหลอม ซึ่งส่วนใหญ่เกิดจากการดูดซับความร้อนที่แผ่รังสีในผนังน้ำผนังเตาหลอม เพื่อให้อุณหภูมิของผนังเตาหลอม ที่ลดลง;
(3) การดูดซับความร้อนในเตาเผา ก๊าซไอเสียที่ระบายความร้อนด้วยอุณหภูมิที่อนุญาตโดยทางออกของเตาเผา ซึ่งเป็นประโยชน์ในการลดตะกรันในเตาเผาและป้องกันการตะกรันออกจากเตาหลอม
(4) ผนังน้ำดูดซับความร้อนจากการแผ่รังสีที่อุณหภูมิสูงในเตาเผาและมีผลการถ่ายเทความร้อนที่ดี จึงสามารถลดการใช้เหล็กของหม้อไอน้ำและต้นทุนของหม้อไอน้ำได้
ข้อดี
1. ปิดผนึกผนังเตาหลอมและลดการรั่วไหลของอากาศในห้องเผาไหม้
2. ระบายความร้อนด้วยน้ำเต็มรูปแบบของห้องเผาไหม้ ซึ่งจะช่วยป้องกันการก่อตัวของโค้กในกรณีที่มีการเผาไหม้ที่เข้มข้นขึ้น
3.ความจุขนาดเล็กของการจัดเก็บความร้อน ความร้อนอย่างรวดเร็วของห้องเผาไหม้และการระบายความร้อนอย่างรวดเร็ว สามารถลดระยะเวลาการทำความเย็นของการเริ่มและหยุดหม้อไอน้ำ
4. เหมาะที่จะใช้ผนังเตาท่อซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้มากและสะดวกต่อการระงับ
5. เมื่อเทียบกับหลอดออปติคัล ความสามารถในการดูดซับความร้อนของหลอดจะดีขึ้น
6. ปรับปรุงระดับการรวมกันล่วงหน้าของส่วนประกอบหม้อไอน้ำซึ่งสะดวกและลดภาระงานในการติดตั้ง
คุณสมบัติของผนังน้ำเมมเบรน
| ชื่อ | แผงน้ำเมมเบรน |
| วัสดุ | เหล็กกล้าคาร์บอน โลหะผสม เหล็กกล้าไร้สนิม |
| ขนาดท่อ | Φ38 - 76 มม. ปรับแต่งได้ |
| มาตรฐาน | ISO , ASME |
| แบบอย่าง | Studded |
| แอปพลิเคชัน | ติดตั้งได้รอบๆ ห้องเผาไหม้ของหม้อไอน้ำ |
การประชุมเชิงปฏิบัติการแผง Waterwall
บันทึก
| 1 | การควบคุมการแทรกซึมของรอยเชื่อมเพื่อให้เป็นไปตามข้อกำหนดทางกลและการถ่ายเทความร้อน |
| 2 | แผงหน้าปัดมักต้องการการยืดผมในเวิร์กช็อปหลังจากการเชื่อมและการอบชุบด้วยความร้อน คำถามที่ต้องตอบคือ ทางร้านจะสามารถตอบสนองความคลาดเคลื่อนของขนาดที่ต้องการสำหรับการติดตั้งไซต์ที่ประสบความสำเร็จได้หรือไม่ |
| 3 | สามารถใช้ขั้นตอนการจัดการร้านค้าที่มีอยู่ตามที่เป็นอยู่โดยไม่ต้องเพิ่มการควบคุมที่มากเกินไปซึ่งจะเพิ่มต้นทุนและกำหนดการ |
| 4 | ความสำคัญของการอุ่นเครื่องก่อนและการบำรุงรักษาผ่านกระบวนการเชื่อมอาจทำให้เกิดปัญหาในการจัดการและการประมวลผลของร้านค้าซึ่งจะเพิ่มต้นทุนอย่างมาก |
ควบคุมคุณภาพ
1. พื้นที่การผลิต 200,000 ตารางเมตร
2. 150 วิศวกร
3. 400 ช่างเชื่อมรหัส
4. ผู้ตรวจสอบที่ได้รับอนุญาต 60 คน (ผู้สอน NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิต Boiler
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของ Power Boilers
8. ASME 'S', 'U' และ NB การอนุญาตการประทับตรา
แนะนำ บริษัท
ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co.,Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าทางอุตสาหกรรม;ความร้อนเหลือทิ้ง;การเผาขยะชีวมวล;ตัวพาความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่หลากหลาย HD Boiler นำเสนอบริการที่ไม่เหมือนใคร รวมถึงการออกแบบหม้อไอน้ำ การผลิต การติดตั้ง การบำรุงรักษา และการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ
