| ขั้นต่ำ: | 1 ชุด / ชุด 10tons |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการจ่ายเงิน: | เวสเทิร์นยูเนี่ยน, แอล/C, T/T |
| ความสามารถในการจัดหา: | 500 ตันต่อเดือน |

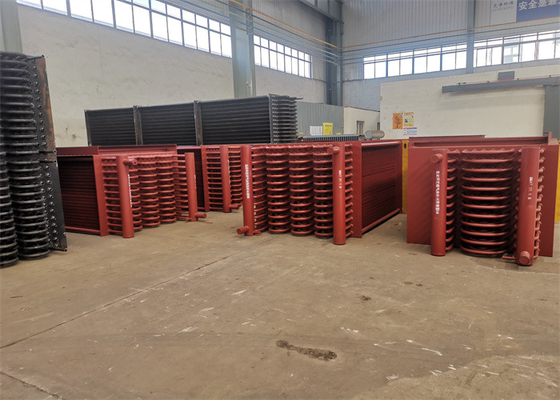

การไหลเวียนตามธรรมชาติ SA-106B Steel Fin Tube Economizer พร้อม Header ASME Standard
หน้าที่ของ Boiler Economizer
มีสามขั้นตอนจากน้ำป้อนในหม้อไอน้ำที่ให้ความร้อนเป็นไอน้ำร้อนยวดยิ่ง: การอุ่นน้ำป้อน การระเหย และการให้ความร้อนสูงทั้งสามขั้นตอนเสร็จสิ้นบนพื้นผิวทำความร้อนที่แตกต่างกันสามแบบวงจรไอน้ำและน้ำของหม้อไอน้ำประกอบด้วยพื้นผิวทำความร้อนที่แตกต่างกันสามแบบรวมถึงท่อเชื่อมต่อเครื่องประหยัดหม้อไอน้ำเป็นหนึ่งในนั้นและเป็นอุปกรณ์ที่เหมาะสมในการอุ่นน้ำป้อนดังนั้นจึงเป็นพื้นผิวทำความร้อนที่มีอุณหภูมิต่ำสุดสำหรับของเหลวทำงานของหม้อไอน้ำในวงจรไอน้ำและไอน้ำของหม้อไอน้ำสารทำงานที่ไหลผ่านอุปกรณ์นี้คือน้ำโมโนฟาซิก (เครื่องประหยัดที่ไม่เดือด)
เราสามารถกำหนดหน้าที่ของนักเศรษฐศาสตร์ได้ดังนี้:
1. การประหยัดน้ำมันเชื้อเพลิง: ตัวประหยัดถูกวางไว้ที่ส่วนหลังของหม้อไอน้ำวิธีนี้สามารถลดอุณหภูมิของควันและแก๊สได้ จึงช่วยประหยัดเชื้อเพลิงได้
2. ปรับปรุงสภาพการทำงานของถังอบไอน้ำ: เนื่องจากตัวประหยัด อุณหภูมิน้ำป้อนจะเพิ่มขึ้นเมื่อเข้าสู่ถังอบไอน้ำช่วยลดความแตกต่างของอุณหภูมิระหว่างน้ำป้อนและผนังถังอบไอน้ำรวมทั้งความเค้นจากความร้อนของถังอบไอน้ำ เพื่อปรับปรุงสภาพการทำงานของถังอบไอน้ำและเพิ่มอายุการใช้งาน
3. ลดต้นทุนการผลิตหม้อไอน้ำ: สำหรับน้ำป้อนถูกทำให้ร้อนในเครื่องประหยัดหม้อไอน้ำการใช้ชิ้นส่วนอะไหล่ที่มีอุณหภูมิต่ำเป็นตัวช่วยประหยัดหม้อไอน้ำเพื่อทดแทนแผงผนังน้ำที่มีอุณหภูมิสูงที่มีราคาสูงบางตัวช่วยลดต้นทุนในการผลิตหม้อไอน้ำ
รายละเอียดสินค้า
· นักเศรษฐศาสตร์ของหม้อไอน้ำนำก๊าซไอเสียที่หมดแล้วกลับมาใช้ใหม่เพื่อให้ความร้อนแก่น้ำป้อนเข้าสู่หม้อไอน้ำ
· เครื่องแลกเปลี่ยนความร้อนขนาดเล็กโดยพื้นฐานแล้ว เครื่องประหยัดจะปรับปรุงประสิทธิภาพของหม้อไอน้ำในขณะที่เพิ่มประสิทธิภาพการใช้เชื้อเพลิง
· โดยการเพิ่มอุณหภูมิของน้ำป้อนอย่างรวดเร็วผ่านก๊าซไอเสียที่จับได้ นักเศรษฐศาสตร์ยังช่วยปรับปรุงการสร้างไอน้ำและเวลาตอบสนองอย่างมีนัยสำคัญ
ข้อกำหนดทางเทคนิค
โครงสร้างวัสดุ
ประกอบด้วยท่อครีบก้นหอย ส่วนหัวของทางเข้าและทางออก โค้งงอ โครง และอุปกรณ์เสริมอื่นๆ
การจัดโครงสร้าง
เรียงเป็นแถว / ถูกเซ
การทำงาน
(1) เครื่องประหยัดพลังงานเป็นระบบสร้างไอน้ำเหมือนกับหม้อไอน้ำเมื่อก๊าซไอเสียไหลออกจากกระบอกสูบเครื่องยนต์ผ่านวาล์วไอเสีย จะไปที่หม้อไอน้ำเพื่อสร้างไอน้ำโดยการให้ความร้อนน้ำ
(2) หลังจากก๊าซเหล่านั้น มันไหลผ่านเครื่องประหยัด อุณหภูมิก๊าซไอเสียที่เหลือจะถูกทำให้ร้อนกับน้ำในตัวประหยัดมันช่วยในการผลิตไอน้ำและเป็นการเพิ่มประสิทธิภาพและประหยัดการใช้เชื้อเพลิง
(3) เครื่องประหยัดใช้ความร้อนเหลือทิ้งจากไอเสียของหม้อไอน้ำ มิฉะนั้นจะสูญเสียบรรยากาศไปยัง (ในกรณีส่วนใหญ่) อุ่นน้ำป้อนเข้าในหม้อไอน้ำ วิธีนี้จะช่วยปรับปรุงประสิทธิภาพของหม้อไอน้ำและลดต้นทุนเชื้อเพลิง
ความหลากหลาย
ยูทิลิตี้ Boiler Economizer
| 1 | HDB ผลิตเครื่องประหยัดสำหรับหม้อไอน้ำเอนกประสงค์ ซึ่งรวมถึงหม้อไอน้ำที่ใช้ถ่านหิน ไม้ น้ำมัน หรือเชื้อเพลิงแข็งอื่นๆ เพื่อผลิตไฟฟ้าจากไอน้ำแรงดันสูงของหม้อไอน้ำ |
| 2 | เครื่องประหยัดเหล่านี้มักจะอยู่ที่ช่องด้านหลังของหม้อไอน้ำและมุ่งเน้นไปที่ท่อที่ทำงานในแนวนอน น้ำป้อนของหม้อไอน้ำไหลผ่านวงจรเครื่องประหยัดในทิศทางตรงกันข้ามกับการไหลของก๊าซ (เรียกว่าทวนกระแส) |
| 3 | โดยทั่วไปแล้วท่อเปล่าจะใช้เพื่อลดการเปรอะเปื้อนของเถ้า แต่ OEM ของหม้อไอน้ำบางรายออกแบบเครื่องประหยัดด้วยท่อที่มีครีบไม่ว่าจะเป็นเกลียวหรือครีบยาว |
| 4 | HDB สามารถผลิตชิ้นส่วนอีโคโนมิเซอร์ที่มีทั้งท่อเปล่า ครีบเกลียว หรือท่อครีบยาว และหากคุณต้องการ ให้ออกแบบยูนิตของคุณใหม่ให้เป็นท่อประเภทอื่นHDB ยังสามารถประดิษฐ์ส่วนหัวสำรองสำหรับหม้อไอน้ำแบบอรรถประโยชน์ทั้งหมด |
แพ็คเกจหม้อไอน้ำประหยัด
| 1 | HDB มีความสามารถในการผลิตที่ไม่เหมือนใครซึ่งวิศวกรของ Optimus ใช้ประโยชน์อย่างเต็มที่เมื่อออกแบบเครื่องประหยัดพืชกรดซัลฟิวริกและเครื่องทำความร้อนพิเศษ |
| 2 | บ่อยครั้งสิ่งนี้ช่วยให้สามารถกำหนดค่าหน่วย Optimus เพื่อประสิทธิภาพการถ่ายเทความร้อนที่สูงขึ้น ซึ่งส่งผลให้ความต้องการพื้นที่ผิวลดลง และทำให้ผลิตภัณฑ์มีราคาต่ำกว่า |
| 3 | HDB ใช้ความสามารถในสถานที่ทำงานในการครีบและดัดท่อ กลึงและประกอบส่วนหัว เจาะแผ่นท่อ ตัดและเตรียมวัสดุเคสทั้งหมด และทำการเชื่อมส่วนแรงดันและปลอกหุ้มทั้งหมด |
| 4 | สิ่งนี้ทำให้ HDB ควบคุมลำดับการผลิตและกำหนดการผลิตได้มากขึ้น ซึ่งช่วยให้เราบรรลุบันทึกที่โดดเด่นของประสิทธิภาพการส่งมอบตรงเวลา |
HRSG Economizer
| 1 | เครื่องประหยัดสำหรับโมดูล HRSG ในปัจจุบันมีการกำหนดค่าด้วย fintubes ที่แขวนในแนวตั้งHDB ได้ประดิษฐ์ขดลวดประหยัดพลังงานสำหรับบริษัท HRSG OEM แทบทุกแห่ง และเข้าใจคุณลักษณะเฉพาะของแต่ละบริษัท |
| 2 | ในหลายกรณี บริษัทสาธารณูปโภคต้องการอัพเกรดเครื่องประหยัดจากเหล็กกล้าคาร์บอนธรรมดาไปเป็นวัสดุโลหะผสมเพื่อช่วยต้านทานการกัดกร่อนแบบเร่งการไหล (FAC) ภายในส่วนหัวและส่วนโค้งของท่อ |
| 3 | HDB เป็นร้านค้าครบวงจรสำหรับการผลิตเครื่องประหยัดเพราะเราเตรียมวัสดุทั้งหมดและดำเนินการกับชิ้นส่วนแรงดันและการเชื่อมสิ่งที่แนบมาทั้งหมด ตั้งแต่การทำฟินทิวบ์ การประดิษฐ์ส่วนหัว และการประกอบมัดคอยล์ |
เกณฑ์การผลิตและการยอมรับ
| · | JB/T6512 "หม้อไอน้ำที่มีเงื่อนไขเทคโนโลยีการผลิตท่อครีบเกลียวเชื่อมความถี่สูง" |
| · | HG/T3181 "หลอดครีบเกลียวเชื่อมความต้านทานความถี่สูง" |
| · | JB/T6511 "เงื่อนไขการทดสอบหลอดครีบเกลียว" |
| · | JB1611 "เงื่อนไขการประกอบแผงคอท่อหม้อน้ำ" |
| · | JB/T1612 "สภาวะกดดันของหม้อไอน้ำ" |
| · | JB16I3 "เงื่อนไขการเชื่อมชิ้นส่วนแรงดันหม้อไอน้ำ" |
พารามิเตอร์
| ชื่อ | เครื่องประหยัด |
| สเปคของท่อครีบ | หน่วย (มม.) |
| ท่อเปล่า(od) | 25-165 |
| ท่อเปล่า(หนา) | 2-8 |
| ครีบหนา | 0.6-3.0 |
| ความสูงครีบ | 5-30 |
| ระยะเกลียวท่อครีบ | 5-30 |
| ความยาวท่อครีบ | ≤12000 |
*หมายเหตุ: HD BOILER สามารถออกแบบเครื่องประหยัดแบบพิเศษได้ตามความต้องการของลูกค้า
