SA213 T11 หม้อไอน้ำหม้อไอน้ำแบบประกอบโลหะผสม EN3834

SA213 T11 หม้อไอน้ำหม้อไอน้ำแบบประกอบโลหะผสม EN3834

SA213 T11 หม้อไอน้ำหม้อไอน้ำแบบประกอบโลหะผสม EN3834

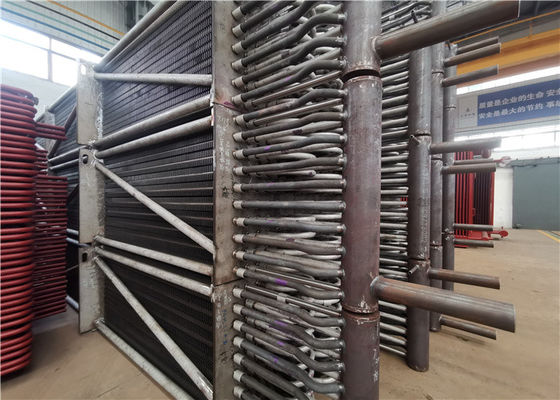

SA213 T11 Assembled Alloy Steel Steam Boiler Economizer EN3834
SA213 T11 หม้อไอน้ำหม้อไอน้ำแบบประกอบโลหะผสม EN3834
รายละเอียดสินค้า:
สถานที่กำเนิด: เจียงซู ประเทศจีน
ชื่อแบรนด์: HD Boiler
ได้รับการรับรอง: ASME, TUV, ISO9001, EN3834, Grade A
หมายเลขรุ่น: HDBBE1228
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 30 ชุด
ราคา: USD15,000 to USD30,000 per set
รายละเอียดการบรรจุ: บรรจุสมุทรเพื่อส่งออกพร้อมโครงเหล็ก
เวลาการส่งมอบ: ภายใน 100 วันหลังจากได้รับเงินดาวน์หรือ L/C
เงื่อนไขการชำระเงิน: L/C ที่เห็น T/T
สามารถในการผลิต: 300 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
แอปพลิเคชัน: หม้อไอน้ำโรงไฟฟ้า, เครื่องแลกเปลี่ยนความร้อน วัสดุ: สแตนเลส, เหล็กหม้อน้ำ, ท่อเหล็ก
เชื้อเพลิง: ถ่านหิน เชื้อเพลิงน้ำมัน ก๊าซเป็นเชื้อเพลิง การรักษาพื้นผิว: ทาสี
โครงสร้าง: แนวนอน ท่าเรือ: เซี่ยงไฮ้ จางเจียกัง
แสงสูง:

SA213 T11 โลหะผสมเหล็กประหยัด

,

SA213 T11 Steam Boiler Economizer

,

EN3834 ประกอบหม้อไอน้ำ Economizer



SA213 T11 โลหะผสมเหล็กหม้อไอน้ำประหยัด 63.5x4.5x6000mm ประกอบ TUV Certified



สรุป


มีสามขั้นตอนจากน้ำป้อนในหม้อไอน้ำที่ให้ความร้อนเป็นไอน้ำร้อนยวดยิ่ง: การอุ่นน้ำป้อน การระเหย และการให้ความร้อนสูงเกินไปทั้งสามขั้นตอนเสร็จสิ้นบนพื้นผิวทำความร้อนที่แตกต่างกันสามแบบวงจรไอน้ำและน้ำของหม้อไอน้ำประกอบด้วยพื้นผิวทำความร้อนที่แตกต่างกันสามแบบรวมถึงท่อเชื่อมต่อเครื่องประหยัดหม้อไอน้ำเป็นหนึ่งในนั้นและเป็นอุปกรณ์ที่เหมาะสมในการอุ่นน้ำป้อนดังนั้นจึงเป็นพื้นผิวทำความร้อนที่มีอุณหภูมิต่ำสุดสำหรับของเหลวทำงานของหม้อไอน้ำในวงจรไอน้ำและไอน้ำของหม้อไอน้ำสารทำงานที่ไหลผ่านอุปกรณ์นี้คือน้ำโมโนฟาซิก (เครื่องประหยัดที่ไม่เดือด)


หลักการทำงาน


Boiler economizer เป็นเครื่องแลกเปลี่ยนความร้อนชนิดหนึ่งเพื่อให้ความร้อนแก่น้ำป้อนโดยใช้ความร้อนจากก๊าซไอเสียก๊าซไอเสียที่มาจากท่อด้านนอกจะขึ้นและลงแบบไหลข้ามที่ขัดมัดท่อส่งผ่านความร้อนไปยังผนังท่อน้ำไหลจากล่างขึ้นบน และดูดซับความร้อนจากผนังท่อ ทำให้อุณหภูมิสูงขึ้นวิธีนี้ไม่เพียงแต่สามารถถ่ายเทความร้อนแบบทวนกระแสเพื่อประหยัดการใช้โลหะเท่านั้น แต่ยังดีสำหรับน้ำ/ไอน้ำที่ไหลและระบายออกตลอดจนการสึกกร่อนที่ลดลงอีกอย่าง วิธีนี้ใช้ได้ผลดีสำหรับการทำความสะอาดฝุ่น



SA213 T11 หม้อไอน้ำหม้อไอน้ำแบบประกอบโลหะผสม EN3834 0SA213 T11 หม้อไอน้ำหม้อไอน้ำแบบประกอบโลหะผสม EN3834 1
ฟังก์ชั่น


ที่มาของการใช้เครื่องประหยัดคือการให้ความร้อนแก่น้ำป้อนโดยใช้ความร้อนของตัวทิ้งก๊าซไอเสีย เพื่อลดอุณหภูมิไอเสียและเพิ่มประสิทธิภาพของหม้อไอน้ำ ประหยัดการใช้เชื้อเพลิง ซึ่งเป็นที่มาของชื่อเครื่องประหยัดหากใช้หม้อไอน้ำแบบประหยัด น้ำป้อนจะได้รับความร้อนที่นี่ก่อนที่จะมาถึงพื้นผิวที่ให้ความร้อนแบบระเหย ดังนั้นความร้อนที่ดูดซับบนพื้นผิวที่ให้ความร้อนแบบระเหยและพื้นที่ให้ความร้อนจะลดลงอย่างแน่นอนเครื่องประหยัดหม้อไอน้ำถูกวางแบบทวนกระแสอุณหภูมิเฉลี่ยของของไหลทำงานต่ำกว่าอุณหภูมิของน้ำที่ผ่านการกลั่น และใช้กระแสบังคับเพื่อสร้างเงื่อนไขสำหรับการใช้ผนังบางและท่อที่มีเส้นผ่านศูนย์กลางขนาดเล็กโครงสร้างทั้งหมดยังแน่นมากดังนั้นความแตกต่างของอุณหภูมิการถ่ายเทความร้อนและค่าสัมประสิทธิ์การถ่ายเทความร้อนจึงสูงกว่ามัดท่อระเหยการพาความร้อนที่มีช่วงอุณหภูมิควันเท่ากันเครื่องประหยัดหม้อไอน้ำเพื่อแทนที่มัดท่อระเหยการพาความร้อนสามารถลดการใช้โลหะได้อย่างมากนอกจากนี้ น้ำร้อนที่ป้อนเข้าสู่ถังอบไอน้ำ วิธีนี้สามารถลดความแตกต่างของอุณหภูมิระหว่างน้ำกับผนังถังอบไอน้ำ และลดความเครียดจากความร้อนของถังอบไอน้ำในที่สุดด้วยเหตุผลข้างต้น ตอนนี้ตัวประหยัดจึงเป็นส่วนสำคัญของหม้อไอน้ำดังนั้นเราจึงสามารถสรุปการทำงานของนักเศรษฐศาสตร์ได้ดังนี้:


1. การประหยัดน้ำมันเชื้อเพลิง: ตัวประหยัดถูกวางไว้ที่ส่วนหลังของหม้อไอน้ำวิธีนี้สามารถลดอุณหภูมิของควันและแก๊สได้ จึงช่วยประหยัดเชื้อเพลิงได้


2. ปรับปรุงสภาพการทำงานของถังอบไอน้ำ: เนื่องจากตัวประหยัด อุณหภูมิน้ำป้อนจะเพิ่มขึ้นเมื่อเข้าสู่ถังอบไอน้ำช่วยลดความแตกต่างของอุณหภูมิระหว่างน้ำป้อนและผนังถังอบไอน้ำรวมทั้งความเค้นจากความร้อนของถังอบไอน้ำ เพื่อปรับปรุงสภาพการทำงานของถังอบไอน้ำและเพิ่มอายุการใช้งาน


3. ลดต้นทุนการผลิตหม้อไอน้ำ: สำหรับน้ำป้อนถูกทำให้ร้อนในเครื่องประหยัดหม้อไอน้ำการใช้ชิ้นส่วนอะไหล่ที่มีอุณหภูมิต่ำเป็นตัวช่วยประหยัดหม้อไอน้ำเพื่อทดแทนแผงผนังน้ำที่มีอุณหภูมิสูงที่มีราคาสูงบางตัวช่วยลดต้นทุนในการผลิตหม้อไอน้ำ

SA213 T11 หม้อไอน้ำหม้อไอน้ำแบบประกอบโลหะผสม EN3834 2SA213 T11 หม้อไอน้ำหม้อไอน้ำแบบประกอบโลหะผสม EN3834 3


ประเภท


ถ้าตามวัสดุ ตัวประหยัดสามารถแบ่งออกเป็นตัวประหยัดท่อเหล็กและตัวประหยัดเหล็กในปัจจุบัน หม้อไอน้ำขนาดใหญ่และขนาดกลางส่วนใหญ่ใช้เครื่องประหยัดเหล็กอย่างแพร่หลาย เพราะมีความแข็งแรงสูงและความสามารถในการทำงานที่เชื่อถือได้ และสามารถทนต่อแรงกระแทก ในขณะเดียวกันก็มีประสิทธิภาพการถ่ายเทความร้อนที่ดี โครงสร้างขนาดเล็กและต้นทุนต่ำจุดอ่อนจุดหนึ่งคือความต้านทานการกัดกร่อนที่ไม่ดี แต่ตอนนี้ น้ำป้อนของหม้อไอน้ำที่ทันสมัยได้รับการบำบัดอย่างเข้มงวด ดังนั้นปัญหาเกือบจะได้รับการแก้ไขแล้ว


ถ้าตามการยืดความร้อนของสารทำงาน ตัวประหยัดสามารถแบ่งออกเป็นประเภทที่ไม่เดือดและแบบเดือด


1. ตัวประหยัดการต้ม: อุณหภูมิของน้ำที่ไหลออกไม่เพียง แต่สามารถเข้าถึงอุณหภูมิที่อิ่มตัวได้เท่านั้น แต่ยังสามารถทำให้น้ำระเหยได้สัดส่วนประมาณ 10-15% ของน้ำป้อนทั้งหมดไม่เกิน 20% ในกรณีที่เกิดความต้านทานการไหลมาก สู่ของเหลวทำงาน


2. เครื่องประหยัดแบบไม่เดือด: อุณหภูมิทางออกต่ำกว่าจุดเดือดภายใต้แรงดัน 20-25 องศา


หม้อไอน้ำแรงดันปานกลางส่วนใหญ่ใช้เครื่องประหยัดแบบต้มเนื่องจากความร้อนแฝงของการกลายเป็นไอของน้ำในหม้อต้มแรงดันปานกลางนั้นสูงและความร้อนของน้ำร้อนนั้นมีน้อยดังนั้นจึงจำเป็นต้องส่งน้ำบางส่วนไปทำให้เป็นไอในตัวประหยัดของหม้อต้ม เพื่อป้องกันการเผาไหม้ที่ไม่เสถียรใน funaces และป้องกันการใช้โลหะที่เพิ่มขึ้นในพื้นผิวที่ให้ความร้อนเนื่องจากตัวทำความร้อนพิเศษที่เกิดจากอุณหภูมิก๊าซไอเสียที่ทางออกต่ำเกินไปนอกจากนี้ยังสามารถช่วยในการเล่นบทบาทของนักเศรษฐศาสตร์


หม้อไอน้ำแรงดันสูงพิเศษส่วนใหญ่ใช้เครื่องประหยัดแบบไม่ต้องเดือดเนื่องจากเมื่อความดันสูงขึ้น ความร้อนแฝงของการกลายเป็นไอจะลดลง ในขณะที่ความร้อนของน้ำอุ่นได้รับมากขึ้น จึงจำเป็นต้องส่งน้ำบางส่วนไปอุ่นในแผงผนังน้ำเพื่อป้องกันไม่ให้เกิดตะกรันบน พื้นผิวทำความร้อนของช่องระบายอากาศของเตาหลอมและภายในเตาหลอมซึ่งเกิดจากอุณหภูมิสูงเกินไปในเตาเผาและของก๊าซไอเสียที่ทางออกดังนั้นโดยปกติหม้อไอน้ำแรงดันสูงพิเศษจะใช้เครื่องประหยัดประเภทไม่เดือด


ปัจจัยหลักในการพิจารณาประเภทของเครื่องประหยัดคือพารามิเตอร์ของหม้อไอน้ำเมื่อพารามิเตอร์ของหม้อไอน้ำแตกต่างกัน อัตราส่วนของการดูดซับความร้อนที่จำเป็นในสามขั้นตอนเพื่อให้ความร้อนแก่ของไหลทำงานจะทำให้เกิดความแตกต่างดังนั้นการจัดเรียงที่สอดคล้องกันของพื้นผิวทำความร้อนทั้งสามจึงจำเป็นต้องเปลี่ยนเช่นกันสำหรับหน่วยขนาดใหญ่ที่มีพารามิเตอร์สูง การดูดซับความร้อนแบบระเหยจะน้อยกว่า ในขณะที่การดูดซับความร้อนของน้ำโดยการให้ความร้อน การดูดซับความร้อนของไอน้ำด้วยความร้อนสูง การดูดซับความร้อนโดยการทำความร้อนซ้ำนั้นค่อนข้างใหญ่ดังนั้นเครื่องประหยัดแบบไม่ต้องเดือดจึงเป็นประเภทหลักสำหรับหม้อไอน้ำแบบหน่วยแรงดันสูงพิเศษ



ข้อมูลจำเพาะ


คำอธิบาย เครื่องประหยัดหม้อไอน้ำ
วัสดุ เหล็กกล้าอัลลอย เหล็กกล้าคาร์บอน SA210C , SA213T22 เป็นต้น
มาตรฐานวัสดุ ASTM, EN หรือ ISO เป็นต้น
มิติ การปรับแต่ง
น้ำหนัก

ขั้นต่ำ: 10 ตัน

สูงสุด:1000 ตัน

กระบวนการถลุง: EF+LF + VD
กระบวนการ วัสดุ→แท่ง→การรีดร้อน/เย็น→การอบชุบด้วยความร้อน (การทำให้เป็นมาตรฐาน + การแบ่งเบาบรรเทา) →การตรวจสอบ→การตัดเฉือนหยาบ→ UT →การอบชุบด้วยความร้อนครั้งที่ 2 →การกัดละเอียด→การตรวจสอบ
มาตรฐาน UT ASTM A388 หรือ EN10228 เป็นต้น



ควบคุมคุณภาพ



1. รายงานการทดสอบแรงกระแทกและการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้

2. รายงาน NDT 100% (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็ก ท่อ และอิเล็กโทรด

3. X-ray, γ-ray และรายงานการตรวจสอบการทดสอบการแทรกซึมของของเหลว (ตะเข็บเชื่อม): เพื่อให้แน่ใจว่าคุณภาพของหม้อไอน้ำทั้งหมด

4. รายงานการทดสอบไฮดรอลิก: มั่นใจในความดันการทำงานและความปลอดภัยมาตรฐาน



SA213 T11 หม้อไอน้ำหม้อไอน้ำแบบประกอบโลหะผสม EN3834 4
