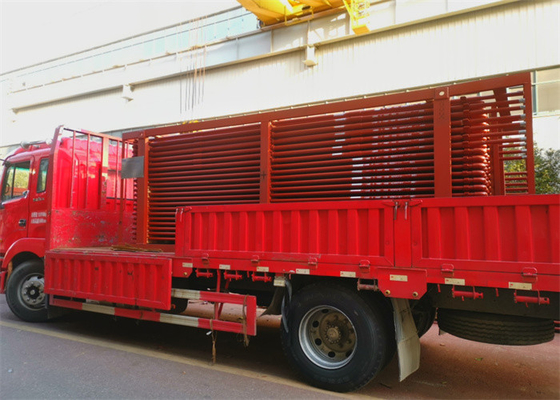

สแตนเลส TP304 65x6x6000mm Reheater Coil สำหรับHRSG

Superheater และ Reheater ด้วยสแตนเลส TP304 65x6x6000mm สำหรับHRSG

พารามิเตอร์: Superheater และ Reheater

หลักการทำงาน

Superheater เป็นส่วนที่ทำให้ไอน้ำร้อนจากอุณหภูมิอิ่มตัวไปยัง superheater โดยหม้อไอน้ำเรียกอีกอย่างว่าเครื่องทำความร้อนพิเศษ
ฮีทเตอร์ฮีทเตอร์สามารถแบ่งออกเป็นประเภทการพาความร้อน ประเภท Radiant และแบบกึ่งเรเดียนท์ตามโหมดการถ่ายเทความร้อน
ตามลักษณะของโครงสร้าง สามารถแบ่งออกเป็นชนิดท่อคดเคี้ยว ชนิดหน้าจอ ชนิดผนัง และชนิดผนัง
ทั้งหมดประกอบด้วยท่อคู่ขนานและท่อร่วมไอดีและทางออก
หม้อไอน้ำอุตสาหกรรมส่วนใหญ่ไม่มีฮีทเตอร์เนื่องจากกระบวนการทางอุตสาหกรรมและสาธารณูปโภคจำนวนมากต้องการไอน้ำอิ่มตัวเท่านั้น
โดยทั่วไปแล้วฮีทเตอร์ฮีทเตอร์จะติดตั้งอยู่ในโรงไฟฟ้า หัวรถจักร และหม้อไอน้ำสำหรับเรือเดินทะเล เพื่อปรับปรุงประสิทธิภาพเชิงความร้อนของโรงไฟฟ้าพลังไอน้ำทั้งหมด

การแนะนำสินค้า

ที่จริงแล้ว Reheater เป็นเครื่องทำความร้อนแบบไอน้ำชนิดหนึ่งที่ให้ความร้อนไอน้ำแรงดันต่ำหลังเลิกงานและถึงอุณหภูมิที่แน่นอนบทบาทของเครื่องทำความร้อนซ้ำช่วยปรับปรุงประสิทธิภาพเชิงความร้อนของการหมุนเวียนในโรงไฟฟ้า และทำให้อุณหภูมิไอน้ำของใบพัดขั้นตอนสุดท้ายของกังหันไอน้ำควบคุมภายในช่วงที่อนุญาต
เครื่องทำความร้อนซ้ำคือหม้อไอน้ำที่เปลี่ยนไอน้ำจากกังหันไอน้ำเป็นไอน้ำร้อนยวดยิ่ง
เครื่องทำความร้อนมีสองหน้าที่: หนึ่งคือการลดความชื้นของไอน้ำซึ่งเป็นประโยชน์ในการปกป้องใบพัดกังหัน;
ประการที่สอง สามารถปรับปรุงประสิทธิภาพภายในสัมพัทธ์และสัมบูรณ์ของกังหันไอน้ำได้

รายละเอียด

• ซุปเปอร์ฮีทเตอร์

โดยทั่วไป 30 ~ 60 mm.Superheater การไหลที่พบมากที่สุดคือท่อคดเคี้ยว มีกลุ่มท่อที่เข้มข้นกว่า ตกแต่งใน 450 ~ 1000 ℃ ปล่องของอุณหภูมิก๊าซไอเสีย ก๊าซไอเสียของการกัดเซาะแนวตั้งและด้านข้าง ก๊าซไอเสียส่วนใหญ่ ถ่ายเทความร้อนไปยังท่อโดยการพาความร้อน และความร้อนบางส่วนถูกดูดกลืนโดยรังสี ฮีทเตอร์แบบแผ่นประกอบด้วยตะแกรงท่อจำนวนหนึ่งซึ่งจัดเรียงไว้ที่ส่วนบนของเตาเผาหรือที่ทางออกซึ่งเป็นของรังสีหรือ superheater แบบกึ่งแผ่รังสี อดีตดูดซับความร้อนจากเปลวไฟของเตาหลอม ในขณะที่ตัวหลังยังดูดซับความร้อนจากการพาความร้อน ในหม้อไอน้ำของโรงไฟฟ้าที่มีอุณหภูมิสูงกว่า 10 mpa ทั้งแบบหน้าจอและฮีทเตอร์แบบกลับกลอกมักใช้เพื่อเพิ่มการดูดซับความร้อน ผนัง superheater ที่ใช้กับผนังด้านในของเตาเผาเป็น superheater แบบกระจายซึ่งไม่ค่อยได้ใช้ superheater แบบติดผนังใช้ในหม้อไอน้ำของโรงไฟฟ้าความจุขนาดใหญ่เพื่อสร้างผนังของเตาหลอมและการพาความร้อนชั้นue.รูปภาพแสดงการจัดเรียงของฮีทเตอร์ฮีทเตอร์หลายตัว บอยเลอร์อุตสาหกรรมความจุขนาดเล็กพร้อมฮีทเตอร์ฮีทเตอร์สามารถตอบสนองความต้องการได้เฉพาะกับฮีทเตอร์แบบขั้นเดียว

• เครื่องทำความร้อน

เลย์เอาต์ของฮีทเตอร์ตามเลย์เอาต์ของฮีทเตอร์พิเศษ รวมถึงการพาความร้อน การแผ่รังสี และกึ่งแผ่รังสี

เครื่องทำความร้อนแบบหมุนเวียนมีการไหลย้อนกลับ, การไหลปลายน้ำและการไหลแบบผสม, ขดลวดเดี่ยว, ขดลวดคู่, หลายม้วน, ขนานและเซ, ประเภทแนวตั้งและแนวนอน, ขนานกับผนังด้านหน้าและตั้งฉากกับผนังด้านหน้า เครื่องทำความร้อนแบบหมุนเวียนเป็นเครื่องทำความร้อนหลัก ที่ดูดซับความร้อนจากการพาความร้อน

Radiant reheater หมายถึงเครื่องทำความร้อนที่ดูดซับรังสีของเตาหลอม

เครื่องทำความร้อนแบบกึ่งเรืองแสง (plate superheater) หมายถึงเครื่องทำความร้อนซ้ำที่ดูดซับรังสีจากเตาเผามากขึ้น (มากกว่า 1/2 ของความร้อนทั้งหมด)

หลักการเลือกวัสดุของเครื่องทำความร้อนซ้ำจะเหมือนกับเครื่องทำความร้อนแบบพิเศษเนื่องจากไอน้ำร้อนร้อนนั้นด้อยกว่าฮีทเตอร์พิเศษในด้านความสามารถในการทำความเย็น โดยทั่วไปแล้ว อุณหภูมิของผนังการออกแบบจึงสูงกว่าฮีตเตอร์ฮีทเตอร์ที่มีระดับอุณหภูมิเท่ากัน ท่อโลหะของเครื่องทำความร้อนที่อุณหภูมิสูงมักทำจากเหล็กโลหะผสม (ท่อโลหะที่มีโลหะผสมมากกว่า 5% องค์ประกอบ) ตัวอย่างเช่น 12CrlMoV เหล็ก 102 sa213-t91 sa213-tp304 sa213-tp347 เป็นต้น

บริษัท Qur

Hua Dong Boiler ได้กลายเป็นซัพพลายเออร์รายใหญ่ของผู้ผลิตหม้อไอน้ำและบริษัทพลังงานในประเทศและต่างประเทศ รวมถึง American Covanta Energy Company, AMEC Foster Wheeler Company, ALSTOM, Oriental Boiler Limited by Share Ltd., Harbin electric LLC, Wuxi Hua Guang Boiler Co. , Ltd., Hangzhou Boiler Group Co., Ltd.
