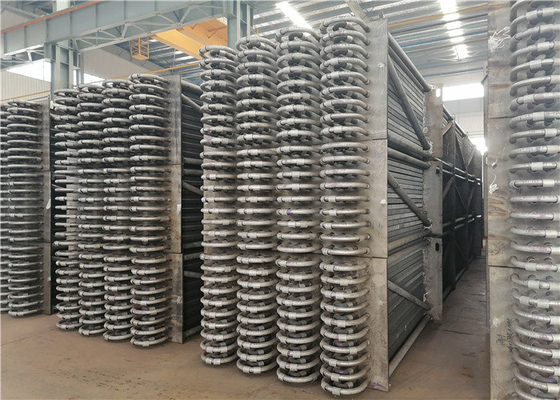

ASME มาตรฐาน Carbon Steel CFB Boiler Economiser Incinerator
รายละเอียดสินค้า
| แอปพลิเคชัน: | หม้อไอน้ำโรงไฟฟ้า, เครื่องแลกเปลี่ยนความร้อน | วัสดุ: | สแตนเลส, เหล็กหม้อน้ำ, ท่อเหล็ก |
|---|---|---|---|
| เชื้อเพลิง: | ถ่านหิน เชื้อเพลิงน้ำมัน ก๊าซเป็นเชื้อเพลิง | การรักษาพื้นผิว: | ทาสี |
| โครงสร้าง: | แนวนอน | ท่าเรือ: | เซี่ยงไฮ้ จางเจียกัง |
| เน้น |
เครื่องประหยัดหม้อไอน้ำ CFB ของ Carbon Steel,เครื่องประหยัดหม้อไอน้ำ ASME CFB,ASME Boiler Incinerator |
||
คําอธิบายสินค้า
เตาเผาเชื้อเพลิงแบบประหยัดสำหรับหม้อไอน้ำเหล็กกล้าคาร์บอนมาตรฐาน ASME
เครื่องประหยัด ประเภท
ถ้าตามวัสดุ ตัวประหยัดสามารถแบ่งออกเป็นตัวประหยัดท่อเหล็กและตัวประหยัดเหล็กในปัจจุบัน หม้อไอน้ำขนาดใหญ่และขนาดกลางส่วนใหญ่ใช้เครื่องประหยัดเหล็กอย่างแพร่หลาย เพราะมีความแข็งแรงสูงและความสามารถในการทำงานที่เชื่อถือได้ และสามารถทนต่อแรงกระแทก ในขณะเดียวกันก็มีประสิทธิภาพการถ่ายเทความร้อนที่ดี โครงสร้างขนาดเล็กและต้นทุนต่ำจุดอ่อนจุดหนึ่งคือความต้านทานการกัดกร่อนที่ไม่ดี แต่ตอนนี้ น้ำป้อนของหม้อไอน้ำที่ทันสมัยได้รับการบำบัดอย่างเข้มงวด ดังนั้นปัญหาเกือบจะได้รับการแก้ไขแล้ว
ถ้าตามการยืดความร้อนของสารทำงาน ตัวประหยัดสามารถแบ่งออกเป็นประเภทที่ไม่เดือดและแบบเดือด
1. ตัวประหยัดการต้ม: อุณหภูมิของน้ำที่ไหลออกไม่เพียง แต่สามารถเข้าถึงอุณหภูมิที่อิ่มตัวได้เท่านั้น แต่ยังสามารถทำให้น้ำระเหยได้สัดส่วนประมาณ 10-15% ของน้ำป้อนทั้งหมดไม่เกิน 20% ในกรณีที่เกิดความต้านทานการไหลมาก สู่ของเหลวทำงาน
2. เครื่องประหยัดแบบไม่เดือด: อุณหภูมิทางออกต่ำกว่าจุดเดือด 20-25 องศาภายใต้แรงดันที่กำหนด
หม้อไอน้ำแรงดันปานกลางส่วนใหญ่ใช้เครื่องประหยัดแบบต้มเนื่องจากความร้อนแฝงของการกลายเป็นไอของน้ำในหม้อต้มแรงดันปานกลางนั้นสูงและความร้อนของน้ำร้อนนั้นมีน้อยดังนั้นจึงจำเป็นต้องส่งน้ำบางส่วนไปทำให้เป็นไอในตัวประหยัดของหม้อต้ม เพื่อป้องกันการเผาไหม้ที่ไม่เสถียรใน funaces และป้องกันการใช้โลหะที่เพิ่มขึ้นในพื้นผิวที่ให้ความร้อนเนื่องจากตัวทำความร้อนพิเศษที่เกิดจากอุณหภูมิก๊าซไอเสียที่ทางออกต่ำเกินไปนอกจากนี้ยังสามารถช่วยในการเล่นบทบาทของนักเศรษฐศาสตร์
หม้อไอน้ำแรงดันสูงพิเศษส่วนใหญ่ใช้เครื่องประหยัดแบบไม่ต้องเดือดเนื่องจากเมื่อความดันสูงขึ้น ความร้อนแฝงของการกลายเป็นไอจะลดลง ในขณะที่ความร้อนของน้ำอุ่นได้รับมากขึ้น จึงจำเป็นต้องส่งน้ำบางส่วนไปอุ่นในแผงผนังน้ำเพื่อป้องกันไม่ให้เกิดตะกรันบน พื้นผิวทำความร้อนของช่องระบายอากาศของเตาหลอมและภายในเตาหลอมซึ่งเกิดจากอุณหภูมิสูงเกินไปในเตาเผาและของก๊าซไอเสียที่ทางออกดังนั้นโดยปกติหม้อไอน้ำแรงดันสูงพิเศษจะใช้เครื่องประหยัดประเภทไม่เดือด
ปัจจัยหลักในการพิจารณาประเภทของเครื่องประหยัดคือพารามิเตอร์ของหม้อไอน้ำเมื่อพารามิเตอร์ของหม้อไอน้ำแตกต่างกัน อัตราส่วนของการดูดซับความร้อนที่จำเป็นในสามขั้นตอนเพื่อให้ความร้อนแก่ของไหลทำงานจะทำให้เกิดความแตกต่างดังนั้นการจัดเรียงที่สอดคล้องกันของพื้นผิวทำความร้อนทั้งสามจึงจำเป็นต้องเปลี่ยนเช่นกันสำหรับหน่วยขนาดใหญ่ที่มีพารามิเตอร์สูง การดูดซับความร้อนแบบระเหยจะน้อยกว่า ในขณะที่การดูดซับความร้อนของน้ำโดยการให้ความร้อน การดูดซับความร้อนของไอน้ำด้วยความร้อนสูง การดูดซับความร้อนโดยการทำความร้อนซ้ำนั้นค่อนข้างใหญ่ดังนั้นเครื่องประหยัดแบบไม่ต้องเดือดจึงเป็นประเภทหลักสำหรับหม้อไอน้ำแบบหน่วยแรงดันสูงพิเศษ
ฟังก์ชั่น
ที่มาของการใช้เครื่องประหยัดคือการให้ความร้อนแก่น้ำป้อนโดยใช้ความร้อนของตัวทิ้งก๊าซไอเสีย เพื่อลดอุณหภูมิไอเสียและเพิ่มประสิทธิภาพของหม้อไอน้ำ ประหยัดการใช้เชื้อเพลิง ซึ่งเป็นที่มาของชื่อเครื่องประหยัดหากใช้หม้อไอน้ำแบบประหยัด น้ำป้อนจะได้รับความร้อนที่นี่ก่อนที่จะมาถึงพื้นผิวที่ให้ความร้อนแบบระเหย ดังนั้นความร้อนที่ดูดซับบนพื้นผิวที่ให้ความร้อนแบบระเหยและพื้นที่ให้ความร้อนจะลดลงอย่างแน่นอนเครื่องประหยัดหม้อไอน้ำถูกวางแบบทวนกระแสอุณหภูมิเฉลี่ยของของไหลทำงานต่ำกว่าอุณหภูมิของน้ำที่ผ่านการกลั่น และใช้กระแสบังคับเพื่อสร้างเงื่อนไขสำหรับการใช้ผนังบางและท่อที่มีเส้นผ่านศูนย์กลางขนาดเล็กโครงสร้างทั้งหมดยังแน่นมากดังนั้นความแตกต่างของอุณหภูมิการถ่ายเทความร้อนและค่าสัมประสิทธิ์การถ่ายเทความร้อนจึงสูงกว่ามัดท่อระเหยการพาความร้อนที่มีช่วงอุณหภูมิควันเท่ากันเครื่องประหยัดหม้อไอน้ำเพื่อแทนที่มัดท่อระเหยการพาความร้อนสามารถลดการใช้โลหะได้อย่างมากนอกจากนี้ น้ำร้อนที่ป้อนเข้าสู่ถังอบไอน้ำ วิธีนี้สามารถลดความแตกต่างของอุณหภูมิระหว่างน้ำกับผนังถังอบไอน้ำ และลดความเครียดจากความร้อนของถังอบไอน้ำในที่สุดด้วยเหตุผลข้างต้น ตอนนี้ตัวประหยัดจึงเป็นส่วนสำคัญของหม้อไอน้ำดังนั้นเราจึงสามารถกำหนดหน้าที่ของนักเศรษฐศาสตร์ได้ดังนี้:
1. การประหยัดน้ำมันเชื้อเพลิง: ตัวประหยัดถูกวางไว้ที่ส่วนหลังของหม้อไอน้ำวิธีนี้สามารถลดอุณหภูมิของควันและแก๊สได้ จึงช่วยประหยัดเชื้อเพลิงได้
2. ปรับปรุงสภาพการทำงานของถังอบไอน้ำ: เนื่องจากตัวประหยัด อุณหภูมิน้ำป้อนจะเพิ่มขึ้นเมื่อเข้าสู่ถังอบไอน้ำช่วยลดความแตกต่างของอุณหภูมิระหว่างน้ำป้อนและผนังถังอบไอน้ำรวมทั้งความเค้นจากความร้อนของถังอบไอน้ำ เพื่อปรับปรุงสภาพการทำงานของถังอบไอน้ำและเพิ่มอายุการใช้งาน
3. ลดต้นทุนการผลิตหม้อไอน้ำ: สำหรับน้ำป้อนถูกทำให้ร้อนในเครื่องประหยัดหม้อไอน้ำการใช้ชิ้นส่วนอะไหล่ที่มีอุณหภูมิต่ำเป็นตัวช่วยประหยัดหม้อไอน้ำเพื่อทดแทนแผงผนังน้ำที่มีอุณหภูมิสูงที่มีราคาสูงบางตัวช่วยลดต้นทุนในการผลิตหม้อไอน้ำ
มีสามขั้นตอนจากน้ำป้อนในหม้อไอน้ำที่ให้ความร้อนเป็นไอน้ำร้อนยวดยิ่ง: การอุ่นน้ำป้อน การระเหย และการให้ความร้อนสูงทั้งสามขั้นตอนเสร็จสิ้นบนพื้นผิวทำความร้อนที่แตกต่างกันสามแบบวงจรไอน้ำและน้ำของหม้อไอน้ำประกอบด้วยพื้นผิวทำความร้อนที่แตกต่างกันสามแบบรวมถึงท่อเชื่อมต่อเครื่องประหยัดหม้อไอน้ำเป็นหนึ่งในนั้นและเป็นอุปกรณ์ที่เหมาะสมในการอุ่นน้ำป้อนดังนั้นจึงเป็นพื้นผิวทำความร้อนที่มีอุณหภูมิต่ำสุดสำหรับของเหลวทำงานของหม้อไอน้ำในวงจรไอน้ำและไอน้ำของหม้อไอน้ำสารทำงานที่ไหลผ่านอุปกรณ์นี้คือน้ำโมโนฟาซิก (เครื่องประหยัดที่ไม่เดือด)
ข้อมูลจำเพาะ
| คำอธิบาย | เครื่องประหยัดหม้อไอน้ำ |
| วัสดุ | เหล็กกล้าอัลลอย เหล็กกล้าคาร์บอน SA210C , SA213T22 เป็นต้น |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO เป็นต้น |
| มิติ | การปรับแต่ง |
| น้ำหนัก |
ขั้นต่ำ: 10 ตัน สูงสุด:1000 ตัน |
| กระบวนการถลุง: | EF+LF + VD |
| กระบวนการ | วัสดุ→แท่ง→การรีดร้อน/เย็น→การอบชุบด้วยความร้อน (การทำให้เป็นมาตรฐาน + การแบ่งเบาบรรเทา) →การตรวจสอบ→การตัดเฉือนหยาบ→ UT →การอบชุบด้วยความร้อนครั้งที่ 2 →การกัดละเอียด→การตรวจสอบ |
| มาตรฐาน UT | ASTM A388 หรือ EN10228 เป็นต้น |
ควบคุมคุณภาพ
1. รายงานการทดสอบแรงกระแทกและการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT 100% (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็ก ท่อ และอิเล็กโทรด
3. X-ray, γ-ray และรายงานการตรวจสอบการทดสอบการแทรกซึมของของเหลว (ตะเข็บเชื่อม): เพื่อให้แน่ใจว่าคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: มั่นใจในความดันการทำงานและความปลอดภัยมาตรฐาน
