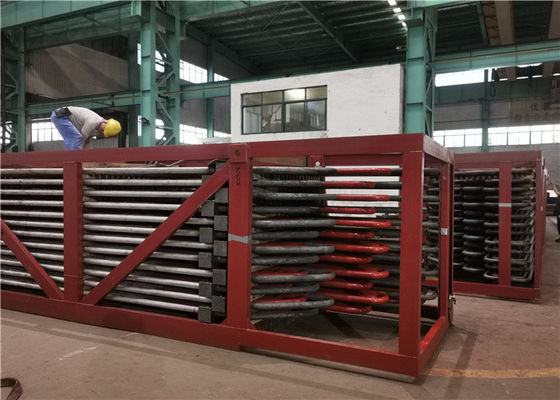

ASME Anti Corrosion Shield Bending Reheater Coil

ASME Superheater Coil พร้อมท่อดัดป้องกันการกัดกร่อน

Superheater & Reheater, ส่วนประกอบที่กำหนดเองสำหรับ Boiler Superheater Coil

ในหม้อไอน้ำสมัยใหม่ การใช้การดูดซับความร้อนของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำนั้นมากกว่าครึ่งหนึ่งของการดูดซับความร้อนทั้งหมดสำหรับของเหลวทำงาน ดังนั้นพื้นผิวที่ให้ความร้อนของฮีทฮีทและเครื่องทำความร้อนซ้ำจะมีสัดส่วนที่มากในพื้นผิวที่ให้ความร้อนทั้งหมดของหม้อไอน้ำ และต้องวางไว้ ในพื้นที่ที่มีอุณหภูมิควันสูงกว่า สภาพการทำงานจะแย่ที่สุดในบรรดาพื้นผิวที่ให้ความร้อนทั้งหมด อุณหภูมิผนังท่อของพื้นผิวทำความร้อนใกล้เคียงกับค่าสูงสุดอุณหภูมิที่อนุญาตของเหล็ก ดังนั้นการจัดเรียงที่เหมาะสมของการออกแบบ superheaters และ reheaters มีความสำคัญมากสำหรับการประหยัดและความน่าเชื่อถือในขณะที่หม้อไอน้ำเมื่อพูดถึงการออกแบบ บนพื้นฐานของการประกันความปลอดภัยและความน่าเชื่อถือของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำ จำเป็นต้องประหยัดการใช้โลหะให้ดีที่สุด โดยเฉพาะอย่างยิ่งการประหยัดการใช้โลหะผสมเหล็ก

Superheater เป็นส่วนหนึ่งของหม้อไอน้ำที่ให้ความร้อนแก่ไอน้ำจากอุณหภูมิอิ่มตัวไปจนถึงอุณหภูมิที่ร้อนจัดเรียกอีกอย่างว่าเครื่องทำความร้อนแบบไอน้ำ Superheater สามารถแบ่งออกเป็นประเภทการพาความร้อนประเภทรัศมีและประเภทกึ่งรัศมีตามโหมดการถ่ายเทความร้อนตามลักษณะของโครงสร้างสามารถแบ่งออกเป็นประเภทท่อคดเคี้ยวประเภทหน้าจอผนัง ชนิดและชนิดของผนัง ประกอบด้วยท่อคู่ขนานและท่อร่วมไอดีและทางออก

ฟังก์ชั่นและคุณสมบัติของสินค้า

ฮีตเตอร์ซุปเปอร์ฮีตเตอร์แบบไอน้ำประสิทธิภาพสูง HDB สำหรับหม้อไอน้ำที่ใช้ถ่านหินเป็นเชื้อเพลิง
ข้อมูลจำเพาะ:
เครื่องทำความร้อนแบบพิเศษเป็นส่วนสำคัญที่สุดชิ้นหนึ่งของหม้อไอน้ำที่ช่วยเพิ่มประสิทธิภาพในการระบายความร้อนหม้อต้มไอน้ำอุณหภูมิสูง Radiant Super Heater มักใช้ในหม้อไอน้ำของโรงไฟฟ้าแรงดันสูง

ในหม้อไอน้ำ บทบาทของซุปเปอร์ฮีทเตอร์คือการให้ความร้อนไอน้ำอิ่มตัวจนถึงอุณหภูมิที่กำหนดของไอน้ำร้อนยวดยิ่งเพื่อเพิ่มประสิทธิภาพของโรงไฟฟ้าRepeater ปรับปรุงประสิทธิภาพของวงจรโรงไฟฟ้าพลังความร้อนเป็นหลัก

Steam Super heater Coils: ซุปเปอร์ฮีตเตอร์คอยล์ใช้ในหม้อไอน้ำเพื่อสร้างไอน้ำอิ่มตัวคอยล์ฮีทเตอร์ซุปเปอร์ถูกใช้เป็นพิเศษใน Boilers of Power Plantเราผลิตขดลวดฮีทเตอร์แบบซุปเปอร์ฮีทเตอร์ในเกรดต่างๆ ของโลหะผสมเหล็กและในท่อเหล็กที่มีคราบสกปรกน้อยกว่าโดยมีหรือไม่มีตัวรองรับ & เฮดเดอร์ตามแบบของลูกค้า

การเปลี่ยนแปลงในสภาวะการทำงานของหม้อไอน้ำ เช่น ระดับโหลด การเปลี่ยนเชื้อเพลิง การเปลี่ยนแปลงสภาพการเผาไหม้ ฯลฯ ล้วนมีผลกระทบต่ออุณหภูมิไอน้ำที่ทางออกของฮีทเตอร์ซุปเปอร์ฮีทเตอร์ ดังนั้นในหม้อไอน้ำของโรงไฟฟ้ามีวิธีการปรับอุณหภูมิไอน้ำที่ทางออกของบอยเลอร์ให้คงที่ที่ ค่าที่ระบุ วิธีการที่ใช้กันทั่วไปคือ:

(1) ด้วยเครื่องฉีดน้ำหรือตัวลดอุณหภูมิพื้นผิวปรับอุณหภูมิไอน้ำโดยตรง

(2) กับเตาแกว่งเพื่อเปลี่ยนอุณหภูมิของควันไอเสียของเตาเผา;

(3) ด้วยการดูดซับความร้อนของฮีทเตอร์ฮีทเตอร์ปรับหมุนเวียนควัน เมื่อโหลดหม้อไอน้ำเพิ่มขึ้น อุณหภูมิที่เพิ่มขึ้นของไอน้ำเข้าและออกของฮีทเตอร์ฮีทเตอร์แบบไหลจะเพิ่มขึ้น ในขณะที่ค่าอุณหภูมิที่เพิ่มขึ้นของฮีทเตอร์แบบแผ่รังสีจะลดลง

ถ้าฮีทความร้อนสูงแบบพาความร้อน ฮีทฮีทแบบกระจาย และฮีทฮีทแบบกึ่งเรเดียนท์ถูกรวมและกำหนดค่าอย่างเหมาะสม อุณหภูมิไอน้ำที่ทางออกจะเปลี่ยนแปลงน้อยลงเมื่อสภาวะโหลดและการเผาไหม้เปลี่ยนไป การดูดซับความร้อนและอัตราการไหลของไอน้ำของท่อคู่ขนานในสแต็คฮีทเตอร์ฮีทเตอร์จะเป็น แตกต่างกันในการทำงานเพื่อหลีกเลี่ยงอุณหภูมิที่มากเกินไปในแต่ละท่อฮีทเตอร์จะแบ่งออกเป็นกลุ่มท่อหลายกลุ่มในหม้อไอน้ำขนาดใหญ่ไอน้ำของแต่ละกลุ่มท่อผสมกับกล่องเก็บของนอกเตา และใช้ท่อนำไอน้ำในการขนย้ายกลุ่มท่อแต่ละกลุ่ม เพื่อหลีกเลี่ยงความแตกต่างของอุณหภูมิที่มากเกินไประหว่างแต่ละท่อ

รายละเอียด

โครงสร้างการออกแบบ

1. อบไอน้ำอิ่มตัวอุณหภูมิสูงถึง 900 องศาเซลเซียส

2. ประสิทธิภาพสูง >90%

3. เครื่องทำความร้อนความเร็วสูง

4. ออกแบบด้วยสแตนเลส

5. อายุการใช้งานยาวนาน 15 ปี

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น

HD Boiler มีสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับ

Huadong Boiler มีความเชี่ยวชาญในการผลิตส่วนประกอบหม้อไอน้ำแบบกำหนดเองมาเป็นเวลา 34 ปีตั้งแต่ปี 1985 ส่วนประกอบหม้อไอน้ำของเราถูกนำมาใช้ในเครื่องกำเนิดไอน้ำอุตสาหกรรม หม้อไอน้ำ หม้อต้มน้ำร้อน หม้อต้มไอน้ำไฟฟ้า สถานีลดแรงดันไอน้ำ ฯลฯ
