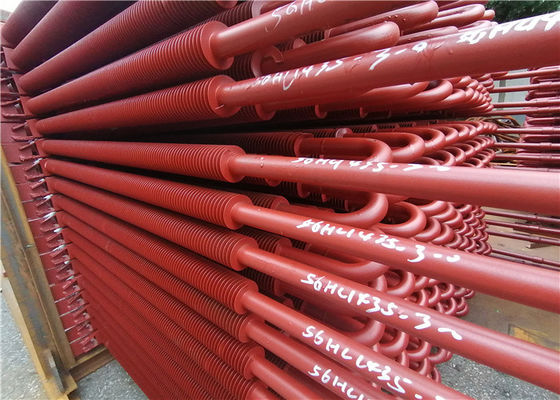

Mill Boiler Sprial Fin Tube ASME มาตรฐาน Boiler Economiser

Super Mill Boiler Economizer พร้อม Sprial Fin Tube ASME Standard

ประเภทเครื่องประหยัด

ถ้าตามวัสดุ เครื่องประหยัดสามารถแบ่งออกเป็นเครื่องประหยัดท่อเหล็กและประหยัดเหล็กในปัจจุบัน หม้อไอน้ำขนาดใหญ่และขนาดกลางส่วนใหญ่ใช้เครื่องประหยัดเหล็กอย่างแพร่หลาย เพราะมีความแข็งแรงสูงและความสามารถในการทำงานที่เชื่อถือได้ และสามารถทนต่อแรงกระแทก ในขณะเดียวกันก็มีประสิทธิภาพการถ่ายเทความร้อนที่ดี โครงสร้างขนาดเล็กและต้นทุนต่ำจุดอ่อนจุดหนึ่งคือความต้านทานการกัดกร่อนที่ไม่ดี แต่ตอนนี้น้ำป้อนของหม้อไอน้ำที่ทันสมัยได้รับการบำบัดอย่างเข้มงวด ดังนั้นปัญหาเกือบจะได้รับการแก้ไขแล้ว

ถ้าตามการขยายความร้อนของของเหลวทำงาน ตัวประหยัดสามารถแบ่งออกเป็นประเภทไม่เดือดและเดือด
1. เครื่องประหยัดน้ำเดือด: อุณหภูมิของน้ำที่ไหลออกไม่เพียง แต่สามารถเข้าถึงอุณหภูมิที่อิ่มตัวได้เท่านั้น แต่ยังสามารถทำให้น้ำระเหยได้สัดส่วนประมาณ 10-15% ของน้ำป้อนทั้งหมดไม่เกิน 20% ในกรณีที่เกิดความต้านทานการไหลมาก สู่ของเหลวทำงาน
2. เครื่องประหยัดแบบไม่เดือด: อุณหภูมิทางออกต่ำกว่าจุดเดือด 20-25 องศาภายใต้แรงดันที่กำหนด
หม้อไอน้ำแรงดันปานกลางส่วนใหญ่ใช้เครื่องประหยัดแบบต้มเนื่องจากความร้อนแฝงของการกลายเป็นไอของน้ำในหม้อต้มแรงดันปานกลางนั้นสูงและความร้อนของน้ำร้อนนั้นมีน้อยดังนั้นจึงจำเป็นต้องส่งน้ำบางส่วนไปทำให้เป็นไอในตัวประหยัดของหม้อไอน้ำ เพื่อป้องกันการเผาไหม้ที่ไม่เสถียรใน funaces และป้องกันการใช้โลหะที่เพิ่มขึ้นในพื้นผิวที่ให้ความร้อนเนื่องจากตัวทำความร้อนพิเศษที่เกิดจากอุณหภูมิก๊าซไอเสียที่ทางออกต่ำเกินไปนอกจากนี้ยังสามารถช่วยในการเล่นบทบาทของนักเศรษฐศาสตร์

มีสามขั้นตอนจากน้ำป้อนในหม้อไอน้ำที่ให้ความร้อนเป็นไอน้ำร้อนยวดยิ่ง: การอุ่นน้ำป้อน การระเหย และการให้ความร้อนสูงเกินไปทั้งสามขั้นตอนเสร็จสิ้นบนพื้นผิวทำความร้อนที่แตกต่างกันสามแบบวงจรไอน้ำและน้ำของหม้อไอน้ำประกอบด้วยพื้นผิวทำความร้อนที่แตกต่างกันสามแบบรวมถึงท่อเชื่อมต่อเครื่องประหยัดหม้อไอน้ำเป็นหนึ่งในนั้นและเป็นอุปกรณ์ที่เหมาะสมในการอุ่นน้ำป้อนดังนั้นจึงเป็นพื้นผิวทำความร้อนที่มีอุณหภูมิต่ำสุดสำหรับของเหลวทำงานของหม้อไอน้ำในวงจรไอน้ำและไอน้ำของหม้อไอน้ำสารทำงานที่ไหลผ่านอุปกรณ์นี้คือน้ำโมโนฟาซิก (เครื่องประหยัดที่ไม่เดือด)

หม้อไอน้ำแรงดันสูงพิเศษส่วนใหญ่ใช้เครื่องประหยัดแบบไม่ต้องเดือดเนื่องจากเมื่อความดันสูงขึ้น ความร้อนแฝงของการกลายเป็นไอจะลดลง ในขณะที่ความร้อนของน้ำร้อนได้รับมากขึ้น จึงจำเป็นต้องส่งน้ำบางส่วนไปอุ่นในแผงผนังน้ำเพื่อป้องกันไม่ให้เกิดตะกรันบน พื้นผิวทำความร้อนของช่องระบายอากาศของเตาหลอมและภายในเตาหลอมซึ่งเกิดจากอุณหภูมิสูงเกินไปในเตาเผาและของก๊าซไอเสียที่ทางออกดังนั้นโดยปกติหม้อไอน้ำแรงดันสูงพิเศษจะใช้เครื่องประหยัดประเภทไม่เดือด
ปัจจัยหลักในการพิจารณาประเภทของเครื่องประหยัดคือพารามิเตอร์ของหม้อไอน้ำเมื่อพารามิเตอร์ของหม้อไอน้ำแตกต่างกัน อัตราส่วนของการดูดซับความร้อนที่จำเป็นในสามขั้นตอนเพื่อให้ความร้อนแก่ของไหลทำงานจะทำให้เกิดความแตกต่างดังนั้นการจัดเรียงที่สอดคล้องกันของพื้นผิวทำความร้อนทั้งสามจึงจำเป็นต้องเปลี่ยนเช่นกันสำหรับหน่วยขนาดใหญ่ที่มีพารามิเตอร์สูง การดูดซับความร้อนแบบระเหยจะน้อยกว่า ในขณะที่การดูดซับความร้อนของน้ำโดยการให้ความร้อน การดูดซับความร้อนของไอน้ำด้วยความร้อนสูง การดูดซับความร้อนโดยการทำความร้อนซ้ำนั้นค่อนข้างใหญ่ดังนั้นเครื่องประหยัดแบบไม่ต้องเดือดจึงเป็นประเภทหลักสำหรับหม้อไอน้ำแบบหน่วยแรงดันสูงพิเศษ


ฟังก์ชั่น

1. การประหยัดน้ำมันเชื้อเพลิง: ตัวประหยัดจะอยู่ที่ส่วนหลังของหม้อไอน้ำวิธีนี้สามารถลดอุณหภูมิของควันและก๊าซได้ จึงช่วยประหยัดเชื้อเพลิงได้
2. ปรับปรุงสภาพการทำงานของถังอบไอน้ำ: เนื่องจากตัวประหยัด อุณหภูมิน้ำป้อนจะเพิ่มขึ้นเมื่อเข้าสู่ถังอบไอน้ำช่วยลดความแตกต่างของอุณหภูมิระหว่างน้ำป้อนและผนังถังอบไอน้ำ รวมทั้งความเค้นจากความร้อนของถังอบไอน้ำ เพื่อปรับปรุงสภาพการทำงานของถังอบไอน้ำและเพิ่มอายุการใช้งาน
3. ลดต้นทุนการผลิตหม้อไอน้ำ: สำหรับน้ำป้อนถูกทำให้ร้อนในเครื่องประหยัดหม้อไอน้ำการใช้ชิ้นส่วนอะไหล่อุณหภูมิต่ำเป็นตัวประหยัดหม้อไอน้ำเพื่อทดแทนแผงผนังน้ำที่มีอุณหภูมิสูงที่มีราคาสูงบางตัวช่วยลดต้นทุนในการผลิตหม้อไอน้ำ

ข้อมูลจำเพาะ


ควบคุมคุณภาพ

1. รายงานการทดสอบแรงกระแทกและการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT 100% (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็ก ท่อ และอิเล็กโทรด
3. X-ray, γ-ray และรายงานการตรวจสอบการทดสอบการแทรกซึมของของเหลว (ตะเข็บเชื่อม): เพื่อให้แน่ใจว่าคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: ตรวจสอบความดันการทำงานและความปลอดภัยมาตรฐาน
