สถานที่กำเนิด: | Zhangjiagang, จีน |
ชื่อแบรนด์: | HD BOILER |
ได้รับการรับรอง: | ISO9001 , SGS , TUV , ASME , EN |
หมายเลขรุ่น: | เครื่องระเหยผนังด้านหลัง |
จำนวนสั่งซื้อขั้นต่ำ: | 5 ตัน |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | โครงเหล็ก |
เวลาการส่งมอบ: | 60 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 800 ตัน / เดือน |
วัสดุของหลอด: | SA106 Gr. SA106 ก. B and SA192M B และ SA192M | ชื่อผลิตภัณฑ์: | ผนังด้านหลังและเครื่องระเหย |
---|---|---|---|
มาตรฐาน: | กับฉัน | ใบสมัคร: | โรงต้มน้ำตาลและหม้อต้มในโรงไฟฟ้า |
คำสำคัญ: | คอยล์เย็นและผนังเมมเบรน | วัสดุของครีบ: | Q235B |
แสงสูง: | ขดลวดระเหยหม้อไอน้ำมาตรฐาน ASME,ชุดประกอบขดลวดระเหยมาตรฐาน ASME,ขดลวดระเหยหม้อไอน้ำ 8.1Mpa |
8.1Mpa ASME Standard Evaporator Coils ประกอบกับ Boiler Membrane Wall
บทนำ
มัดหลอดระเหยเป็นมัดหลอดระเหยที่ดูดซับการถ่ายเทความร้อนด้วยการพาความร้อนเป็นหลักในหม้อไอน้ำความจุขนาดเล็กและขนาดกลางโดยทั่วไปเป็นกลุ่มของระบบท่อเซหนาแน่นที่ประกอบด้วยท่อขึ้นและลงที่เชื่อมต่อกับดรัมบนและล่างภาระความร้อนของท่อมัดท่อระเหยสูง ส่วนนี้ของท่อโดยน้ำร้อนเป็นไอน้ำจากล่างขึ้นบนหน้าที่หลักคือการดูดซับความร้อนสู่น้ำและไอน้ำ และทำหน้าที่เป็นส่วนที่เพิ่มขึ้นของวงจรน้ำในหม้อไอน้ำ
แผ่นผนังกั้นน้ำเป็นพื้นผิวทำความร้อนหลักของหม้อไอน้ำ ซึ่งประกอบด้วยแถวของท่อเหล็กจำนวนหนึ่ง จัดเรียงรอบมุมหม้อไอน้ำข้างในเป็นน้ำหรือไอน้ำที่ไหล และด้านนอกรับความร้อนของเปลวไฟในเตาเผาของหม้อไอน้ำ ซึ่งส่วนใหญ่ดูดซับความร้อนจากการแผ่รังสีของผลิตภัณฑ์การเผาไหม้ที่อุณหภูมิสูงในเตาเผาสารทำงานจะเพิ่มขึ้นและระเหยโดยความร้อน
ถ้าตามประเภทโครงสร้าง มีสามประเภทหลัก: ชนิดหลอดเปล่า ชนิดเมมเบรน และชนิดหลอดทิ่ม
ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง
ตามกระบวนการผลิตที่แตกต่างกัน ผนังน้ำเมมเบรนสามารถแบ่งออกได้เป็น 3 ประเภท (ดูรูปที่ 1):1 ท่อครีบรีดเป็นแนวเชื่อมโดยมีภาระงานในการเชื่อมน้อยกว่า แต่ท่อครีบมีราคาแพง2.ท่อเปลือยและครีบ (เหล็กแบน) เชื่อมเป็นแถวซึ่งมีต้นทุนวัสดุต่ำและสามารถตอบสนองความต้องการของระยะพิทช์ต่างๆ ได้อย่างง่ายดาย แต่เหล็กแบนต้องการความแม่นยำสูงและอุปกรณ์ตกแต่ง 3.การเชื่อมแบบฟิวชั่นท่อเปล่า ครีบระหว่าง ท่อถูกสร้างขึ้นโดยการเติมลวดเชื่อมซึ่งส่วนใหญ่ใช้สำหรับระยะพิทช์เล็ก ๆ ระหว่างท่อระยะห่างระหว่างท่อของผนังน้ำเมมเบรนสัมพันธ์กับปัจจัยต่างๆ เช่น แรงดันหม้อไอน้ำและภาระความร้อนของเตาหลอม โดยปกติ s/d คือ 1.2-1.5
ผนังเมมเบรนใช้กันอย่างแพร่หลายในฐานะพื้นผิวที่ให้ความร้อนสำหรับหม้อไอน้ำของโรงไฟฟ้าและหม้อไอน้ำอุตสาหกรรม
จุดแข็งของผนังน้ำเมมเบรน
(1) ตรวจสอบการปิดผนึกของผนังเตาหลอมและลดการรั่วไหลของอากาศในห้องเผาไหม้
(2) การระบายความร้อนด้วยน้ำแบบเต็มในห้องเผาไหม้มีประโยชน์ในการป้องกันการโค้กภายใต้สภาวะการเผาไหม้ที่เข้มข้น
(3) เวลาการทำความเย็นของการเริ่มต้นและการปิดหม้อไอน้ำสามารถสั้นลงได้เนื่องจากความจุความร้อนขนาดเล็ก อุณหภูมิที่เพิ่มขึ้นอย่างรวดเร็ว และการระบายความร้อนอย่างรวดเร็วในห้องเผาไหม้
(4) ผนังเตาวางท่อมีความเหมาะสมซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้มากและสะดวกสำหรับการระงับและยก
(5) เมื่อเทียบกับหลอดเปล่า ความสามารถในการดูดซับความร้อนของท่อจะดีขึ้น
(6) ปรับปรุงระดับการประกอบของส่วนประกอบหม้อไอน้ำ อำนวยความสะดวกและลดภาระงานการติดตั้ง

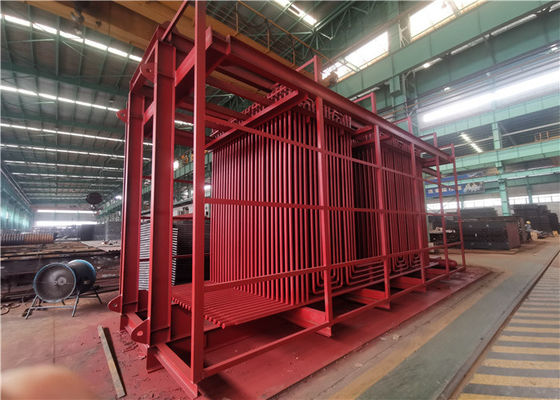

ภาพวาดที่นี่คือการประกอบเครื่องระเหยที่มีผนังเมมเบรนและคอยล์ระเหยสำหรับการอ้างอิงของคุณ
โครงการนี้ยังรวมถึงดรัมไอน้ำ+ส่วนหัว+ตัวประหยัด
รหัสการออกแบบและการผลิต | ASME มาตรา 1 ฉบับปี 2562 |
ความดันในการออกแบบ | 8.1 MPa |
แม็กซ์แรงดันใช้งานที่อนุญาต | 8.1 MPa |
อุณหภูมิการออกแบบ | 320℃ |
แรงดันทดสอบไฮโดรสแตติก | 12.2 MPa |
ค่าเผื่อการกัดกร่อน | 0.5mm |
