แผ่นผนังกั้นน้ำเป็นพื้นผิวทำความร้อนหลักของหม้อไอน้ำ ซึ่งประกอบด้วยแถวของท่อเหล็กจำนวนหนึ่ง จัดเรียงรอบมุมหม้อไอน้ำข้างในเป็นน้ำหรือไอน้ำที่ไหล และด้านนอกรับความร้อนของเปลวไฟในเตาเผาของหม้อไอน้ำ ซึ่งส่วนใหญ่ดูดซับความร้อนจากการแผ่รังสีของผลิตภัณฑ์การเผาไหม้ที่อุณหภูมิสูงในเตาเผาสารทำงานจะเพิ่มขึ้นและระเหยโดยความร้อน

ถ้าตามประเภทโครงสร้าง มีสามประเภทหลัก: ชนิดหลอดเปล่า ชนิดเมมเบรน และชนิดหลอดทิ่ม

ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง

ตามกระบวนการผลิตที่แตกต่างกัน ผนังน้ำเมมเบรนสามารถแบ่งออกได้เป็น 3 ประเภท (ดูรูปที่ 1):1 ท่อครีบรีดเป็นแนวเชื่อมโดยมีภาระงานในการเชื่อมน้อยกว่า แต่ท่อครีบมีราคาแพง2.ท่อเปลือยและครีบ (เหล็กแบน) เชื่อมเป็นแถวซึ่งมีต้นทุนวัสดุต่ำและสามารถตอบสนองความต้องการของระยะพิทช์ต่างๆ ได้อย่างง่ายดาย แต่เหล็กแบนต้องการความแม่นยำสูงและอุปกรณ์ตกแต่ง 3.การเชื่อมแบบฟิวชั่นท่อเปล่า ครีบระหว่าง ท่อถูกสร้างขึ้นโดยการเติมลวดเชื่อมซึ่งส่วนใหญ่ใช้สำหรับระยะพิทช์เล็ก ๆ ระหว่างท่อระยะห่างระหว่างท่อของผนังน้ำเมมเบรนสัมพันธ์กับปัจจัยต่างๆ เช่น แรงดันหม้อไอน้ำและภาระความร้อนของเตาหลอม โดยปกติ s/d คือ 1.2-1.5

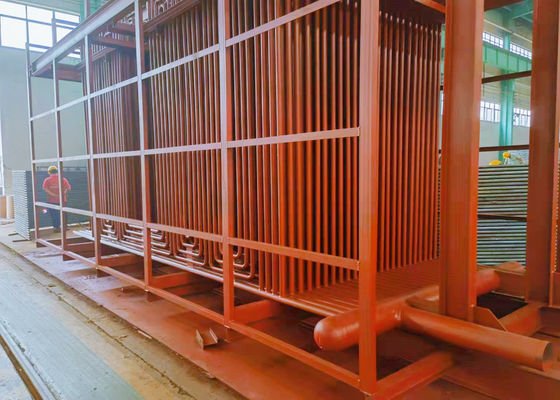

ภาพวาดที่นี่คือการประกอบเครื่องระเหยที่มีผนังเมมเบรนและขดลวดระเหยสำหรับโครงการในประเทศปากีสถานของเรา

โครงการนี้ยังรวมถึงดรัมไอน้ำ+ส่วนหัว+ตัวประหยัด

ผนังเมมเบรนใช้กันอย่างแพร่หลายในฐานะพื้นผิวที่ให้ความร้อนสำหรับหม้อไอน้ำของโรงไฟฟ้าและหม้อไอน้ำอุตสาหกรรม

มีจุดแข็งดังนี้

จุดแข็งของผนังน้ำเมมเบรน

(1) ตรวจสอบการปิดผนึกของผนังเตาหลอมและลดการรั่วไหลของอากาศในห้องเผาไหม้

(2) การระบายความร้อนด้วยน้ำแบบเต็มในห้องเผาไหม้มีประโยชน์ในการป้องกันการโค้กภายใต้สภาวะการเผาไหม้ที่เข้มข้น

(3) เวลาการทำความเย็นของการเริ่มและการปิดหม้อไอน้ำสามารถสั้นลงได้เนื่องจากความจุความร้อนขนาดเล็ก อุณหภูมิที่เพิ่มขึ้นอย่างรวดเร็ว และการระบายความร้อนอย่างรวดเร็วในห้องเผาไหม้

(4) ผนังเตาวางท่อมีความเหมาะสมซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้มากและสะดวกในการระงับและยก

(5) เมื่อเทียบกับหลอดเปล่า ความสามารถในการดูดซับความร้อนของท่อจะดีขึ้น

(6) ปรับปรุงระดับการประกอบของส่วนประกอบหม้อไอน้ำ อำนวยความสะดวกและลดภาระงานการติดตั้ง
