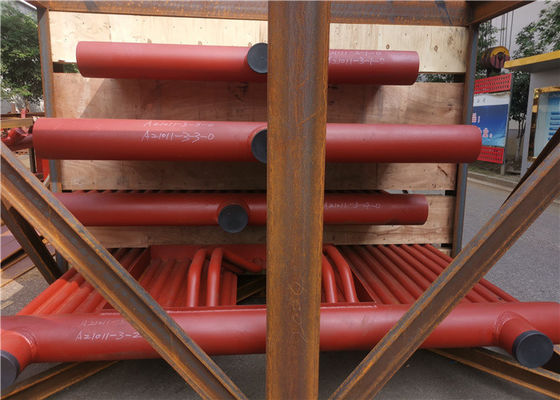

TUV 300T เหล็กกล้าคาร์บอนจมอยู่ใต้น้ำ Arc Welded Boiler Membrane Wall
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์: | แผงผนังหม้อน้ำ | ประสบการณ์ใกล้ตาย: | 100% PT, 100 RT, 100% UT |
|---|---|---|---|
| ใบสมัคร: | โรงงานน้ำตาลและหม้อไอน้ำอุตสาหกรรม | คำสำคัญ: | ผนังเมมเบรน |
| เทคนิคการเชื่อม: | การเชื่อมอาร์คที่จมอยู่ใต้น้ำ | การทำงาน: | พื้นผิวทำความร้อน |
| เน้น |
แผงหม้อไอน้ำ TUV,ผนังหม้อไอน้ำเชื่อมอาร์คจมอยู่ใต้น้ำ,แผงหม้อน้ำอาร์คเชื่อมจมอยู่ใต้น้ำ |
||
คําอธิบายสินค้า
เหล็กกล้าคาร์บอนจมอยู่ใต้น้ำเชื่อมอาร์ค Boiler Membrane Wall สำหรับอุตสาหกรรม 300T
รายละเอียดสินค้าของเมมเบรนกำแพงน้ำ
ถ้าตามประเภทโครงสร้าง มีสามประเภทหลัก: ชนิดท่อเปล่า ชนิดเมมเบรน และชนิดหลอดทิ่ม ชนิดท่อเปล่าประกอบด้วยทั้งแถวของท่อเหล็กไม่มีตะเข็บที่มีโครงสร้างที่ง่ายที่สุดผนังน้ำเมมเบรนเป็นการเชื่อมรอยต่อของท่อครีบผนังน้ำจำนวนมากเพื่อสร้างพื้นผิวความร้อนรวมที่ปิดสนิทมันไม่เพียงแต่สามารถปรับปรุงความหนาแน่นของอากาศของเตาหลอม ลดการรั่วของอากาศ แต่ยังปกป้องผนังเตา ลดน้ำหนักของผนังเตาหลอม และทำให้โครงสร้างง่ายขึ้น
ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง
หน้าที่หลักของแผ่นผนังกั้นน้ำในหม้อไอน้ำคือการดูดซับความร้อนที่เกิดจากเปลวไฟหรือปล่องไฟที่มีอุณหภูมิสูง และเพื่อสร้างไอน้ำหรือน้ำร้อนในท่อ ดังนั้นจึงช่วยลดอุณหภูมิในห้องเพาะเลี้ยง
ตามกระบวนการผลิตที่แตกต่างกัน ผนังน้ำเมมเบรนสามารถแบ่งออกได้เป็น 3 ประเภท (ดูรูปที่ 1):1 ท่อครีบรีดเป็นแนวเชื่อมโดยมีภาระงานในการเชื่อมน้อยกว่า แต่ท่อครีบมีราคาแพง2.ท่อเปลือยและครีบ (เหล็กแบน) เชื่อมเป็นแถวซึ่งมีต้นทุนวัสดุต่ำและสามารถตอบสนองความต้องการของระยะพิทช์ต่างๆ ได้อย่างง่ายดาย แต่เหล็กแบนต้องการความแม่นยำสูงและอุปกรณ์ตกแต่ง 3.การเชื่อมแบบฟิวชั่นท่อเปล่า ครีบระหว่าง ท่อถูกสร้างขึ้นโดยการเติมลวดเชื่อมซึ่งส่วนใหญ่ใช้สำหรับระยะพิทช์เล็ก ๆ ระหว่างท่อระยะห่างระหว่างท่อของผนังน้ำเมมเบรนสัมพันธ์กับปัจจัยต่างๆ เช่น แรงดันหม้อไอน้ำและภาระความร้อนของเตาหลอม โดยปกติ s/d คือ 1.2-1.5
เรากำลังผลิตและจำหน่ายแผงวอเตอร์วอลล์ที่ครอบคลุมเป็นที่ทราบกันดีว่าท่อที่เรานำเสนอสามารถทนต่อแรงกดภายในได้ดีเนื่องจากแถบวัสดุครีบที่ต่อเนื่องถูกพันเป็นเกลียวบนท่อเป็นที่ทราบกันดีว่าท่อเหล่านี้ให้ความร้อนอย่างสม่ำเสมอซึ่งส่งผลให้มีความร้อนเพิ่มขึ้น
สามารถสร้างแผงผนังหม้อน้ำต่างๆ ได้
- แผงผนังน้ำหม้อไอน้ำเมมเบรน: จุดเชื่อมท่อครีบที่ผ่านการรีดจำนวนมากเข้ากับพื้นผิวการทำความร้อนแบบปิดผนึก ซึ่งช่วยเพิ่มความแน่นของอากาศในเตาหลอมและลดการรั่วไหลของอากาศ
- ท่อผนังกั้นน้ำ:เชื่อมหมุดที่มีความยาว 20 ถึง 25 มม. และเส้นผ่านศูนย์กลาง 6 ถึง 12 มม. บนท่อผนังน้ำ จากนั้นใช้พลาสติกทนไฟแร่โครเมียมเพื่อลดการดูดซับความร้อนของแผงผนังน้ำ และเพิ่มอุณหภูมิในเขตเผาไหม้เหมาะสำหรับสถานการณ์ที่ยากต่อการจุดไฟให้กับเชื้อเพลิง เช่นเดียวกับเตาเผาตะกรันเฉพาะ
- แผงผนังน้ำหม้อไอน้ำแบบธรรมดา: ประกอบด้วยท่อเหล็กไร้ตะเข็บทั้งแถวซึ่งเป็นโครงสร้างที่ง่ายที่สุด
- ท่อน้ำผนังหม้อไอน้ำแบบติดผนัง: ฝังอยู่ในผนังด้านในของผนังเตาหลอมการดูดซับความร้อนด้านเดียว
- แผ่นผนังน้ำร้อนสองด้าน: ติดตั้งไว้ตรงกลางเตาหม้อน้ำขนาดใหญ่ ซึ่งแบ่งเป็น 2 ส่วน แยกอิสระจากกัน และให้ความร้อนทั้งสองด้าน
วัสดุสำหรับผนังกั้นน้ำ
20# เหล็ก, SA192, SA 106B, 15CrMoVG, 12Cr1MoV
มาตรฐาน
มาตรฐานรหัส ASME, มาตรฐาน GB
การตรวจสอบคุณภาพ
MT, RT, การทดสอบไฮดรอลิก
ข้อมูลจำเพาะ
หน้าที่หลักของแผ่นผนังกั้นน้ำในหม้อไอน้ำคือการดูดซับความร้อนที่เกิดจากเปลวไฟหรือปล่องไฟที่มีอุณหภูมิสูง และเพื่อสร้างไอน้ำหรือน้ำร้อนในท่อ ดังนั้นจึงช่วยลดอุณหภูมิในห้องเพาะเลี้ยง
| ชื่อ | แผ่นผนังกั้นน้ำ |
| วัสดุ | เหล็กกล้าคาร์บอนหรือโลหะผสมมาตรฐาน ASME/GB |
| ขนาดท่อ | กำหนดเอง |
| มาตรฐาน | ตามมาตรฐาน ASME/GB |
| อุปกรณ์ | อุปกรณ์การผลิตอัตโนมัติ |
| แอปพลิเคชัน | การบำรุงรักษาหม้อต้มน้ำตาลและหม้อต้มในโรงไฟฟ้า |
จุดเด่นของผลิตภัณฑ์
เหล็กกล้าคาร์บอนจมอยู่ใต้น้ำเชื่อมอาร์ค Boiler Membrane Wall สำหรับอุตสาหกรรม 300T รายละเอียดสินค้าของเมมเบรนกำแพงน้ำ ถ้าตามประเภทโครงสร้าง มีสามประเภทหลัก: ชนิดท่อเปล่า ชนิดเมมเบรน และชนิดหลอดทิ่ม ชนิดท่อเปล่าประกอบด้วยทั้งแถวของท่อเหล็กไม่มีตะเข็บที่มีโครงสร้างที่ง่ายที่สุดผนังน้ำเมมเบรนเป็นการเชื...
