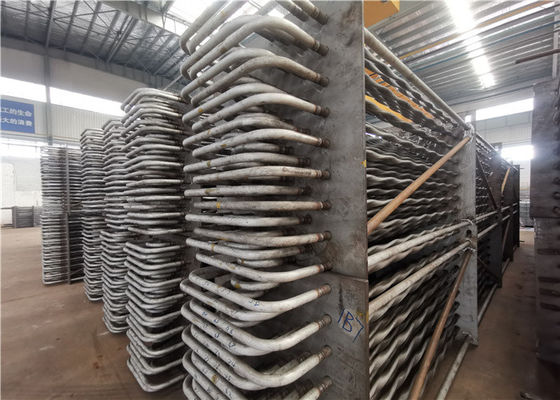

เครื่องควบแน่นหม้อไอน้ำแบบบิดเกลียวแนวนอน Sprial Tube

เครื่องแลกเปลี่ยนความร้อนแบบท่อเกลียวแบบเกลียวแนวนอน

เครื่องประหยัด / เครื่องแลกเปลี่ยนความร้อน Description

เครื่องแลกเปลี่ยนความร้อนเป็นอุปกรณ์สำหรับถ่ายเทความร้อนบางส่วนจากของเหลวร้อนไปยังของเหลวเย็นเครื่องแลกเปลี่ยนความร้อนมีบทบาทสำคัญในด้านเคมี ปิโตรเลียม พลังงาน อาหาร และการผลิตภาคอุตสาหกรรมอื่นๆเครื่องแลกเปลี่ยนความร้อนถูกนำมาใช้กันอย่างแพร่หลายในการผลิตสารเคมี เช่น เครื่องทำความร้อน เครื่องทำความเย็น เครื่องควบแน่น เครื่องระเหย และหม้อต้มซ้ำ ฯลฯ

กระบวนการผลิตของท่อเกลียวแบนประกอบด้วย "การทำให้แบน" และ "การบิดแบบร้อน" เครื่องแลกเปลี่ยนความร้อนแบบท่อบิดที่ปรับปรุงใหม่นั้นทำได้ง่ายเหมือนกับเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อแบบดั้งเดิม แต่มีความก้าวหน้าที่น่าตื่นเต้นมากมายได้รับประโยชน์ด้านเทคนิคและเศรษฐกิจดังต่อไปนี้: การถ่ายเทความร้อนที่ดีขึ้น, การปรับขนาดที่ลดลง, กระแสทวนกลับที่แท้จริง, ต้นทุนที่ลดลง, ไม่มีการสั่นสะเทือน, ประหยัดพื้นที่, ไม่มีองค์ประกอบ baffle

เนื่องจากโครงสร้างที่เป็นเอกลักษณ์ของท่อ ท่อและเปลือกจึงเคลื่อนที่เป็นเกลียวในเวลาเดียวกัน ซึ่งทำให้เกิดระดับความปั่นป่วน ค่าสัมประสิทธิ์การถ่ายเทความร้อนรวมของเครื่องแลกเปลี่ยนความร้อนสูงกว่าเครื่องแลกเปลี่ยนความร้อนทั่วไปถึง 40% ในขณะที่แรงดันตกเกือบจะเท่ากัน เมื่อประกอบเครื่องแลกเปลี่ยนความร้อน สามารถใช้ท่อเกลียวแบนและท่อเรียบได้ เครื่องแลกเปลี่ยนความร้อนผลิตขึ้นตามมาตรฐาน ASME อย่างเข้มงวด โดยจะใช้เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อและอุปกรณ์ทั่วไป เช่น สามารถเปลี่ยนตัวแลกเปลี่ยนความร้อนได้ สามารถรับค่าที่ดีที่สุดของตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อทั่วไป และอุปกรณ์ถ่ายเทความร้อนแบบแผ่นและแบบเฟรม และมีแนวโน้มการใช้งานในวงกว้างในอุตสาหกรรมเคมีและปิโตรเคมี

ข้อมูลจำเพาะ

แอปพลิเคชัน

ระหว่างการทำงานของหม้อไอน้ำในการใช้งานเชิงพาณิชย์และอุตสาหกรรมทั่วไป ประมาณ 10-20% ของค่าความร้อนของเชื้อเพลิงจะถูกขับออกไปพร้อมกับก๊าซจากปล่องควันสู่ชั้นบรรยากาศตัวประหยัดสแต็คได้รับการออกแบบมาเพื่อกู้คืนการสูญเสียพลังงานก๊าซสแต็กจำนวนมากนี้ ซึ่งจะช่วยปรับปรุงประสิทธิภาพของระบบหม้อไอน้ำอย่างมากมายมีข้อควรพิจารณาหลายประการในการเลือกเครื่องประหยัด:

• แรงดันตกด้านแก๊สแรงดันย้อนกลับที่เพิ่มเข้ามาบนกองหม้อไอน้ำจะส่งผลต่อความสามารถในการรับส่งข้อมูลของพัดลมอากาศเผาไหม้เครื่องประหยัดไฟและพัดลมระบายอากาศแบบเผาไหม้ต้องมีขนาดที่เหมาะสมเพื่อให้มั่นใจว่าระบบทำงานและความจุที่เหมาะสม

• อุณหภูมิน้ำป้อน.น้ำป้อนเข้าเครื่องประหยัดจะต้องถูกกำจัดอากาศและตั้งอุณหภูมิให้น้อยที่สุดที่ 220 องศาฟาเรนไฮต์เพื่อป้องกันการกัดกร่อนของท่อ

• แรงดันน้ำตก.ปั๊มน้ำป้อนต้องมีขนาดเพื่อรองรับแรงดันตกคร่อมของตัวประหยัดนอกจากนี้ จำเป็นต้องมีระบบจ่ายน้ำป้อนแบบมอดูเลตอย่างต่อเนื่องเพื่อให้แน่ใจว่าอัตราการไหลที่เหมาะสมผ่านเครื่องประหยัด
