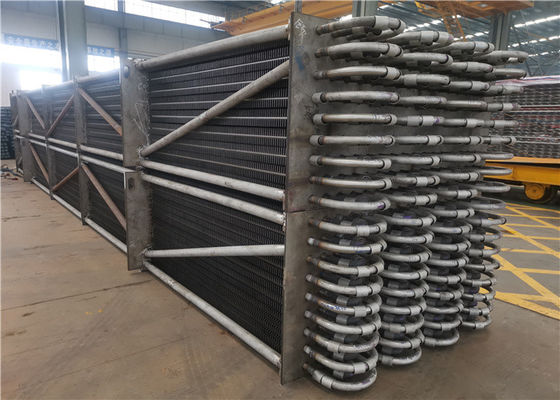

หลอดครีบแนวตั้ง 4kW ช่วยลดความเครียดจากความร้อน Boiler Economizer

เครื่องประหยัดหลอด Sprial Fin Tube แนวตั้งในโรงไฟฟ้าลดความเครียดจากความร้อน

คำอธิบายเครื่องประหยัด

Economizer เป็นอุปกรณ์ที่ติดตั้งในส่วนล่างของท่อไอเสียหางหม้อน้ำเพื่อนำความร้อนเหลือทิ้งของควันไอเสียกลับมาใช้ใหม่ โดยให้ความร้อนแก่น้ำป้อนของหม้อไอน้ำเข้าสู่พื้นผิวทำความร้อนของน้ำอิ่มตัวภายใต้แรงดันของถังไอน้ำ เนื่องจากดูดซับความร้อนที่อุณหภูมิสูง ก๊าซไอเสีย ลดอุณหภูมิไอเสียของก๊าซไอเสีย ประหยัดพลังงาน และเพิ่มประสิทธิภาพ จึงเรียกว่าเครื่องประหยัด

เครื่องประหยัดหลอดครีบชนิด H เป็นเครื่องประหยัดการถ่ายเทความร้อนที่มีประสิทธิภาพซึ่งประกอบโดยท่อครีบชนิด h (เรียกอีกอย่างว่าท่อครีบชนิด H, ท่อครีบ, ท่อผีเสื้อ)

1. โครงสร้าง: รูปแบบพื้นฐานคือแบบ "H" และแบบ "H" แบบคู่ เรียงกันเป็นแถว

2. ลักษณะการทำงาน:

(1) เครื่องประหยัดด้วยเครื่องประหยัดหลอดครีบชนิด H แทนเครื่องประหยัดหลอดเปล่าสามารถเพิ่มพื้นที่การถ่ายเทความร้อนลดจำนวนการจัดท่อเพื่อเพิ่มส่วนการไหลเวียนของก๊าซไอเสียลดความเร็วควันลดการสึกหรอเนื่องจาก อัตราการสึกหรอของท่อเป็นสัดส่วนกับกำลัง 3.33 ของอัตราการไหลของก๊าซไอเสีย หากความเร็วของก๊าซไอเสียลดลงจาก 9 เมตร/วินาที เป็น 7 เมตร/วินาที อัตราการสึกหรอจะลดลงเหลือ 43% ของเดิม ในขณะเดียวกัน การทดลองแสดงให้เห็นว่าท่อครีบเองมีผลทำให้เถ้าลอยเข้มข้นไปตรงกลางแถวท่อ ดังนั้นเครื่องประหยัดท่อครีบจึงมีผลในการลดการสึกหรอของโครงสร้าง

(2) H-type finned tube สามารถผลิตเป็นท่อคู่ "double H" finned tube โครงสร้างแข็ง สามารถใช้ในกรณีของแถวท่อยาว

(3) เครื่องประหยัดหลอดครีบชนิด H จัดอยู่ในแนวเดียวกันครีบชนิด H แบ่งพื้นที่ออกเป็นพื้นที่เล็กๆ หลายแห่ง ซึ่งมีผลต่อการไหลของอากาศ เพื่อลดการสึกหรออย่างมาก

(4) ครีบชนิด H สามารถบรรลุผลการเป่าเขม่าที่ดีที่สุดเนื่องจากการก่อตัวของช่องตรงทั้งสองด้าน

(5) พื้นที่ขนาดกะทัดรัด น้ำหนักโดยรวมลดลงอย่างมาก ลดต้นทุน

(6) การประหยัดพลังงานและการใช้พลังงานน้อยลง: เครื่องประหยัดพลังงานสำหรับชุดเครื่องกำเนิดไฟฟ้าสามารถลดการสูญเสียความร้อนจากควันของเครื่องกำเนิดไฟฟ้าได้อย่างน้อยสองในสาม และใช้พลังงานเพียง 2 ~ 4kW ต่อตันไอน้ำ

(7) ใช้งานง่ายและบำรุงรักษา ประหยัดแรงงาน: โรงงานประกอบโดยรวมของ economizer ชิ้นส่วนที่เคลื่อนไหวน้อย โครงสร้างเรียบง่าย ติดตั้งง่าย ระบบอัตโนมัติระดับสูง ใช้งานง่าย และบำรุงรักษา สามารถลดบุคลากรปฏิบัติการ

การทำงาน

1. ดูดซับความร้อนของก๊าซไอเสียที่อุณหภูมิต่ำ ลดอุณหภูมิไอเสีย ลดการสูญเสียควัน และประหยัดเชื้อเพลิง

2. เนื่องจากน้ำป้อนถูกทำให้ร้อนในเครื่องประหยัดก่อนเข้าสู่ถัง การดูดซับความร้อนของน้ำป้อนบนพื้นผิวทำความร้อนจะลดลง และสามารถใช้เครื่องประหยัดเพื่อทดแทนส่วนหนึ่งของพื้นผิวทำความร้อนแบบระเหยที่มีต้นทุนสูงได้

3. เมื่ออุณหภูมิน้ำป้อนสูงขึ้น ความแตกต่างของอุณหภูมิผนังจะลดลงและความเค้นจากความร้อนจะลดลงตามลำดับเพื่อยืดอายุการใช้งานของถังอบไอน้ำ

ข้อมูลจำเพาะ

แอปพลิเคชัน

อุตสาหกรรมที่เกี่ยวข้อง: ควงจรรวม โรงไฟฟ้า,เครื่องกำเนิดไอน้ำนำความร้อนกลับมาใช้ใหม่ (HRSG)

เครื่องประหยัดมักใช้เป็นส่วนหนึ่งของa เครื่องกำเนิดไอน้ำนำความร้อนกลับมาใช้ใหม่ (HRSG) ใน a วงจรรวมโรงไฟฟ้า.ใน HRSG น้ำไหลผ่านเครื่องประหยัด จากนั้น aหม้อต้ม แล้วก็ superheater.เครื่องประหยัดยังป้องกันน้ำท่วมของหม้อไอน้ำด้วยน้ำของเหลวที่เย็นเกินไปที่จะต้มตามอัตราการไหลและการออกแบบของหม้อไอน้ำ
