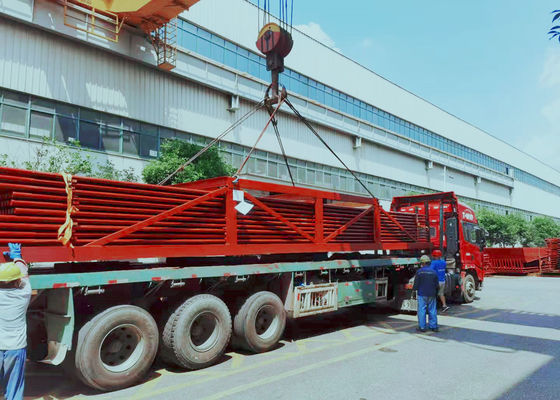

20G Tube Q235B Fin GB มาตรฐานถ่านหินหม้อไอน้ำแบบเผาผนัง

ผนังน้ำหม้อไอน้ำแบบเมมเบรนทำจากท่อ 20G และครีบ Q235B ในมาตรฐาน GB สำหรับหม้อไอน้ำโรงไฟฟ้าถ่านหิน



บทนำ

แผ่นผนังกั้นน้ำเป็นพื้นผิวทำความร้อนหลักของหม้อไอน้ำ ซึ่งประกอบด้วยแถวของท่อเหล็กจำนวนหนึ่ง จัดเรียงรอบมุมหม้อไอน้ำข้างในเป็นน้ำหรือไอน้ำที่ไหล และด้านนอกรับความร้อนของเปลวไฟในเตาเผาของหม้อไอน้ำ ซึ่งส่วนใหญ่ดูดซับความร้อนจากการแผ่รังสีของผลิตภัณฑ์การเผาไหม้ที่อุณหภูมิสูงในเตาเผาสารทำงานจะเพิ่มขึ้นและระเหยโดยความร้อน


ผนังน้ำเมมเบรนเป็นโครงสร้างที่แน่นด้วยอากาศซึ่งประกอบด้วยท่อและครีบ ข้อดีคือมีอากาศรั่วในเตาน้อยลงสามารถใช้ผนังวางท่อรับน้ำหนักโครงสร้างเหล็กน้อยลงและต้นทุนของหม้อไอน้ำต่ำลงโครงสร้างกันสะเทือนที่ใช้งานง่ายและปรับปรุงระบบการขยายตัวทางความร้อน เหมาะสำหรับการผลิตยานยนต์ขนาดใหญ่ อัตราการประกอบสูง ความจุความร้อนต่ำ และลดระยะเวลาในการสตาร์ขึ้นและปิดเครื่องข้อเสียคือกระบวนการผลิตมีความซับซ้อนผนังน้ำเมมเบรนมักใช้ในหม้อไอน้ำที่มีความจุสูง อุณหภูมิสูง และแรงดันสูง

วัสดุสำหรับผนังกั้นน้ำ
20# เหล็ก, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

มาตรฐาน
มาตรฐานรหัส ASME, มาตรฐาน GB

การตรวจสอบคุณภาพ
MT, RT, การทดสอบไฮดรอลิก

ข้อมูลจำเพาะ

หน้าที่หลักของแผ่นผนังกั้นน้ำในหม้อไอน้ำคือการดูดซับความร้อนที่เกิดจากเปลวไฟหรือปล่องไฟที่มีอุณหภูมิสูง และเพื่อสร้างไอน้ำหรือน้ำร้อนในท่อ ดังนั้นจึงช่วยลดอุณหภูมิในห้องเพาะเลี้ยง

• แผงผนังน้ำหม้อไอน้ำเมมเบรน: จุดเชื่อมท่อครีบที่ผ่านการรีดจำนวนมากเข้ากับพื้นผิวการทำความร้อนแบบปิดผนึก ซึ่งช่วยเพิ่มความแน่นของอากาศในเตาหลอมและลดการรั่วไหลของอากาศ
• ท่อผนังกั้นน้ำ:เชื่อมหมุดที่มีความยาว 20 ถึง 25 มม. และเส้นผ่านศูนย์กลาง 6 ถึง 12 มม. บนท่อผนังน้ำ จากนั้นใช้พลาสติกทนไฟแร่โครเมียมเพื่อลดการดูดซับความร้อนของแผงผนังน้ำ และเพิ่มอุณหภูมิในเขตเผาไหม้เหมาะสำหรับสถานการณ์ที่ยากต่อการจุดไฟให้กับเชื้อเพลิง เช่นเดียวกับเตาเผาตะกรันเฉพาะ
• แผงผนังน้ำหม้อไอน้ำแบบธรรมดา: ประกอบด้วยท่อเหล็กไร้ตะเข็บทั้งแถวซึ่งเป็นโครงสร้างที่ง่ายที่สุด
• ท่อน้ำผนังหม้อไอน้ำแบบติดผนัง: ฝังอยู่ในผนังด้านในของผนังเตาหลอมการดูดซับความร้อนด้านเดียว
• แผ่นผนังน้ำร้อนสองด้าน: ติดตั้งไว้ตรงกลางเตาหม้อน้ำขนาดใหญ่ ซึ่งแบ่งเป็น 2 ส่วน แยกอิสระจากกัน และให้ความร้อนทั้งสองด้าน
