เครื่องประหยัดพลังงานแบบท่อแนวตั้ง Sprial Fin Tube การลดความเครียดจากความร้อน

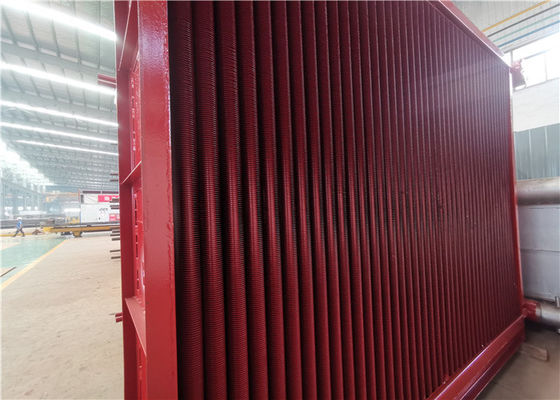

เครื่องประหยัดหลอด Sprial Fin Tube แนวตั้งในโรงไฟฟ้าลดความเครียดจากความร้อน

คำอธิบายเครื่องประหยัด

ท่อครีบเกลียวเกิดขึ้นจากการเชื่อมแถบเหล็กบนท่อเปล่าตามแนวเกลียวด้วยวิธีการเชื่อมความถี่สูงท่อครีบเกลียวผ่านกระบวนการม้วนวัสดุครีบและการเชื่อมด้วยความถี่สูง สามารถทำให้ความดันครีบและท่อหลอมโดยรวม ความต้านทานความร้อนสัมผัสประมาณ 0 และสามารถทนต่อความเครียดจากความร้อนสลับกันไม่มีการเสียรูปหลังการเชื่อม เพื่อไม่ให้กำลังรับน้ำหนักของท่อฐานอ่อนลง เอื้อต่อการถ่ายเทความร้อนจากครีบไปยังผนังด้านในของท่อฐาน ท่อคดเคี้ยวไปตามท่อครีบ sprial (ส่วนข้อศอกไม่มี ครีบ) ประกอบด้วยกลุ่มท่อที่เป็นพื้นผิวความร้อนของเครื่องประหยัดนั่นคือเครื่องประหยัดแบบ sprial finned

Economizer เป็นอุปกรณ์ที่ติดตั้งในส่วนล่างของท่อไอเสียหางหม้อน้ำเพื่อนำความร้อนเหลือทิ้งของควันไอเสียกลับมาใช้ใหม่ โดยให้ความร้อนแก่น้ำป้อนของหม้อไอน้ำเข้าสู่พื้นผิวทำความร้อนของน้ำอิ่มตัวภายใต้แรงดันของถังไอน้ำ เนื่องจากดูดซับความร้อนที่อุณหภูมิสูง ก๊าซไอเสีย ลดอุณหภูมิไอเสียของก๊าซไอเสีย ประหยัดพลังงาน และเพิ่มประสิทธิภาพ จึงเรียกว่าเครื่องประหยัด

เครื่องประหยัดมักใช้เป็นส่วนหนึ่งของa เครื่องกำเนิดไอน้ำนำความร้อนกลับมาใช้ใหม่ (HRSG) ใน a วงจรรวมโรงไฟฟ้า.ใน HRSG น้ำไหลผ่านเครื่องประหยัด จากนั้น aหม้อต้ม แล้วก็ superheater.เครื่องประหยัดยังป้องกันน้ำท่วมของหม้อไอน้ำด้วยน้ำของเหลวที่เย็นเกินไปที่จะต้มตามอัตราการไหลและการออกแบบของหม้อไอน้ำ

เมื่อเทียบกับเครื่องประหยัดหลอดเปล่า เครื่องประหยัดหลอด H-finned สามารถขยายพื้นที่แลกเปลี่ยนความร้อนและลดจำนวนท่อได้นอกจากนี้ยังสามารถเพิ่มพื้นที่การไหลของก๊าซไอเสียเพื่อลดความเร็วการไหลของก๊าซไอเสียและการเสียดสี
ท่อครีบ H สามารถทำเป็นท่อครีบคู่ H ที่มีความแข็งแรงสูงเพื่อให้พอดีกับแถวท่อยาว
เครื่องประหยัดแบบครีบเกลียวเป็นอุปกรณ์ถ่ายเทความร้อนที่ออกแบบใหม่ ประกอบด้วยท่อครีบเกลียวเพื่อเอาชนะการเสียดสีที่รุนแรงและระยะเวลาในการให้บริการสั้น

การทำงาน

1. ดูดซับความร้อนของก๊าซไอเสียที่อุณหภูมิต่ำ ลดอุณหภูมิไอเสีย ลดการสูญเสียควัน และประหยัดเชื้อเพลิง

2. เนื่องจากน้ำป้อนถูกทำให้ร้อนในเครื่องประหยัดก่อนเข้าสู่ถัง การดูดซับความร้อนของน้ำป้อนบนพื้นผิวทำความร้อนจะลดลง และสามารถใช้เครื่องประหยัดเพื่อทดแทนส่วนหนึ่งของพื้นผิวทำความร้อนแบบระเหยที่มีต้นทุนสูงได้

3. เมื่ออุณหภูมิน้ำป้อนสูงขึ้น ความแตกต่างของอุณหภูมิผนังจะลดลงและความเค้นจากความร้อนจะลดลงตามลำดับเพื่อยืดอายุการใช้งานของถังอบไอน้ำ

ข้อมูลจำเพาะ

แอปพลิเคชัน

อุตสาหกรรมที่เกี่ยวข้อง: ควงจรรวม โรงไฟฟ้า,เครื่องกำเนิดไอน้ำนำความร้อนกลับมาใช้ใหม่ (HRSG)

เครื่องประหยัดมักใช้เป็นส่วนหนึ่งของa เครื่องกำเนิดไอน้ำนำความร้อนกลับมาใช้ใหม่ (HRSG) ใน a วงจรรวมโรงไฟฟ้า.ใน HRSG น้ำไหลผ่านเครื่องประหยัด จากนั้น aหม้อต้ม แล้วก็ superheater.เครื่องประหยัดยังป้องกันน้ำท่วมของหม้อไอน้ำด้วยน้ำของเหลวที่เย็นเกินไปที่จะต้มตามอัตราการไหลและการออกแบบของหม้อไอน้ำ
