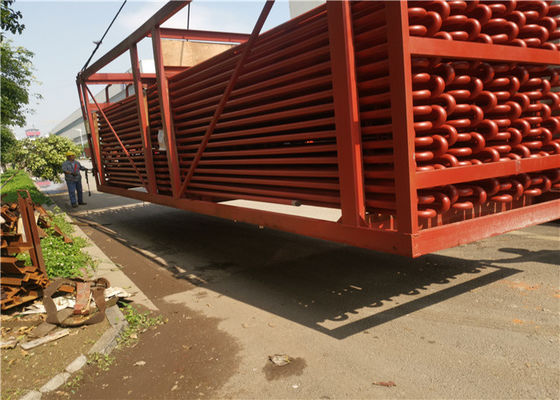

ชีวมวลหมุนเวียนตามธรรมชาติ ASTM SA210 A1 เตาน้ำมัน Boiler Coil

สำหรับหม้อไอน้ำของโรงไฟฟ้า เป็นวิธีที่สำคัญในการเพิ่มความประหยัดทางความร้อนของโรงไฟฟ้าพลังความร้อนโดยการปรับปรุงพารามิเตอร์ของไอน้ำร้อนยวดยิ่งการเพิ่มขึ้นของพารามิเตอร์ไอน้ำร้อนยวดยิ่งถูกจำกัดด้วยวัสดุที่เป็นโลหะการออกแบบ superheaters ต้องแน่ใจว่าอุณหภูมิของผนังด้านนอกของท่อพื้นผิวทำความร้อนต่ำกว่าอุณหภูมิที่อนุญาตของความต้านทานการเกิดออกซิเดชันของเหล็ก และในขณะเดียวกันต้องแน่ใจว่ามีความแข็งแรงทางกลด้วยการพัฒนาวัสดุโลหะที่ใช้ในหม้อไอน้ำ หม้อไอน้ำ pwoer station ในประเทศของเรามักใช้ความดันสูง อุณหภูมิสูง (9.8MPa, 540 องศา) และพารามิเตอร์ความดันสูงพิเศษ (13.7 MPa, 540 และ 555 องศา) และได้พัฒนาความดัน subcritical พารามิเตอร์ (16.7MPa, 540 และ 555 องศา)ตอนนี้หม้อไอน้ำจำนวนมากใช้พารามิเตอร์ความดันวิกฤตยิ่งยวด (24.5MPa, 540-570 องศา) และแม้แต่น้อยยูนิตก็ใช้พารามิเตอร์ความดันและอุณหภูมิที่สูงขึ้น

ด้วยการเพิ่มแรงดันไอน้ำ เพื่อลดความชื้นไอน้ำของหางกังหันไอน้ำรวมทั้งปรับปรุงการประหยัดความร้อนของโรงไฟฟ้า ระบบทำความร้อนกลางถูกนำมาใช้กันอย่างแพร่หลายในโรงไฟฟ้าพารามิเตอร์สูง เช่น การส่งไอเสียของแรงดันสูง กระบอกสูบในกังหันไอน้ำกลับมาร้อนอีกครั้งในหม้อไอน้ำให้มีอุณหภูมิสูง จากนั้นจึงส่งกลับไปยังกระบอกสูบแรงดันปานกลางและแรงดันต่ำของกังหันไอน้ำ ขยายและทำงานองค์ประกอบสำหรับการอุ่นซ้ำเรียกว่าเครื่องทำความร้อนซ้ำ

ความแตกต่าง

รายละเอียด: Superheater coil

โดยทั่วไป ไอน้ำร้อนในฮีทฮีทแรงดันสูงเรียกว่าไอร้อนยวดยิ่ง ไอน้ำที่ร้อนด้วยเครื่องทำความร้อนซ้ำเรียกว่าไอร้อนซ้ำพารามิเตอร์ของไอน้ำร้อนนั้นสัมพันธ์กับความประหยัดของการหมุนเวียนความร้อนโดยทั่วไป ความดันของไอน้ำร้อนจะอยู่ที่ประมาณหนึ่งในห้าของแรงดันไอน้ำร้อนยวดยิ่ง และอุณหภูมิของไอน้ำร้อนยิ่งยวดเกือบจะเท่ากันกับของไอน้ำแบบหลังตัวอย่างเช่นในประเทศของเราสำหรับหม้อไอน้ำที่มี 125MW, 400t / h พารามิเตอร์สำหรับไอน้ำร้อนยวดยิ่งคือ 133.7Mpa และ 555 องศาแรงดันขาเข้าและทางออกของไอน้ำร้อนคือ 2.5 / 2.35MPa อุณหภูมิของพวกเขาคือ 555 องศาเช่นกันสำหรับหม้อไอน้ำที่มี 200MW, 670t/h พารามิเตอร์ของไอน้ำร้อนยวดยิ่งคือ 13.7MPa, 540 องศา;แรงดันขาเข้าและทางออกคือ 2.7 / 2.5Mpa และอุณหภูมิก็ 540 องศาเช่นกันสำหรับหม้อไอน้ำแบบหมุนเวียนควบคุมความดัน subcritical ที่มี 300MW, 600MW, พารามิเตอร์ไอน้ำร้อนยวดยิ่งคือ 18.27Mpa, 540 องศา;แรงดันขาเข้าและทางออกคือ 3.83/3.63MPa อุณหภูมิยัง 540 dgreesการใช้ระบบทำความร้อนด้วยไอน้ำสามารถเพิ่มการประหยัดความร้อนสำหรับโรงไฟฟ้าได้ 4-5%ในประเทศของเรา หน่วยที่มีกำลังการผลิตมากกว่า 125MW ทั้งหมดจะใช้ระบบอุ่นซ้ำระดับกลางครั้งเดียว และในต่างประเทศ ระบบอุ่นซ้ำระดับกลางสองครั้งจะถูกนำไปใช้กับบางหน่วยที่มีพารามิเตอร์สูงกว่า

ในหม้อไอน้ำสมัยใหม่ การใช้การดูดซับความร้อนของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำนั้นมากกว่าครึ่งหนึ่งของการดูดซับความร้อนทั้งหมดสำหรับของเหลวทำงาน ดังนั้นพื้นผิวที่ให้ความร้อนของฮีทฮีทและเครื่องทำความร้อนซ้ำจะมีสัดส่วนที่มากในพื้นผิวที่ให้ความร้อนทั้งหมดของหม้อไอน้ำ และต้องวางไว้ ในพื้นที่ที่มีอุณหภูมิควันสูงกว่า สภาพการทำงานจะแย่ที่สุดในบรรดาพื้นผิวที่ให้ความร้อนทั้งหมด อุณหภูมิผนังท่อของพื้นผิวทำความร้อนใกล้เคียงกับค่าสูงสุดอุณหภูมิที่อนุญาตของเหล็ก ดังนั้นการจัดเรียงที่เหมาะสมของการออกแบบ superheaters และ reheaters มีความสำคัญมากสำหรับการประหยัดและความน่าเชื่อถือในขณะที่หม้อไอน้ำเมื่อพูดถึงการออกแบบ บนพื้นฐานของการประกันความปลอดภัยและความน่าเชื่อถือของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำ จำเป็นต้องประหยัดการใช้โลหะให้ดีที่สุด โดยเฉพาะอย่างยิ่งการประหยัดการใช้โลหะผสมเหล็ก

สำหรับหม้อไอน้ำในโรงไฟฟ้าขนาดใหญ่ เครื่องทำความร้อนพิเศษและเครื่องทำความร้อนซ้ำเป็นชิ้นส่วนที่จำเป็น โดยส่วนใหญ่ได้ส่งผลต่อความปลอดภัยและความประหยัดของหม้อไอน้ำเครื่องทำความร้อนยิ่งยวดคือพื้นผิวที่ให้ความร้อนซึ่งให้ความร้อนแก่ไอน้ำหลักจากอุณหภูมิที่แยกออกมาจนถึงอุณหภูมิที่ร้อนยวดยิ่งที่กำหนด และเครื่องทำความร้อนซ้ำคือพื้นผิวที่ให้ความร้อนซึ่งให้ความร้อน exaust จากกระบอกสูบแรงดันสูงของกังหันไอน้ำจนถึงอุณหภูมิที่แน่นอน เมื่ออยู่ในสภาวะการทำงาน เช่น โหลดของหม้อไอน้ำ ชนิดของถ่านหินเปลี่ยนไป มันคือการปรับเพื่อให้มั่นใจว่าอุณหภูมิทางออกที่ระดับพิกัด -10-+5 องศา

สำหรับหม้อไอน้ำขนาดใหญ่ในโรงไฟฟ้า ฮีทเตอร์ฮีทเตอร์และฮีทเตอร์มีสัดส่วนที่มากในพื้นผิวการทำความร้อนทั้งหมด พวกมันจะต้องถูกจัดวางในบริเวณที่ควันมีอุณหภูมิสูงขึ้นเพื่อปรับปรุงประสิทธิภาพของการหมุนเวียนความร้อนในโรงไฟฟ้า จำเป็นต้องปรับปรุงพารามิเตอร์ดั้งเดิมของไอน้ำทีละน้อย การเพิ่มแรงดันไอน้ำจำเป็นต้องเพิ่มอุณหภูมิที่สอดคล้องกันสำหรับไอน้ำร้อนยวดยิ่ง หรือความชื้นของไอเสียขนาดใหญ่ของกังหันไอน้ำจะเป็น สูงเกินไปซึ่งจะส่งผลต่อความปลอดภัยดังนั้น ไอน้ำที่ไหลผ่านฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำคือไอน้ำอุณหภูมิสูง ประสิทธิภาพการถ่ายเทความร้อนค่อนข้างแย่ ซึ่งกำหนดว่าอุณหภูมิผนังท่อของฮีทเตอร์ฮีทเตอร์และเครื่องทำความร้อนซ้ำจะสูง

หลักการ

• หลักการของ superheater นั้นคล้ายกับท่อกำเนิดไอน้ำของหม้อไอน้ำ

• ก๊าซร้อนที่อุณหภูมิสูงจะกวาดเหนือท่อฮีทฮีทและทำให้อุณหภูมิของไอน้ำสูงขึ้นซึ่งขนาดขึ้นอยู่กับอุณหภูมิของแก๊สที่ออกจากฮีทเตอร์ฮีทเตอร์และความเร็วของแก๊ส

แอปพลิเคชัน

ใช้สำหรับทำความร้อนไอน้ำอิ่มตัว อุณหภูมิไอน้ำอาจสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุฮีตเตอร์ฮีตเตอร์เพื่อเพิ่มการผลิตไฟฟ้า

ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น ความจุไอน้ำ แรงดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น
