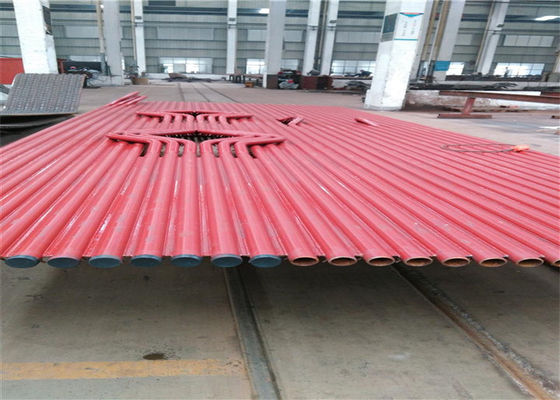

สถานีไฟฟ้า ส่วนการระเหยของการเผาไหม้ถ่านหิน กำแพงน้ำหม้อไอน้ำ

มาตราฐาน เตาเผาถ่านหิน หม้อไอน้ำ การระเหยของผนังน้ำ

พารามิเตอร์ทางเทคนิค

ข้อดีของผนังน้ำเมมเบรน

(1) ตรวจสอบความหนาแน่นของผนังเตาหลอมและลดการรั่วไหลของอากาศในห้องเผาไหม้

(2) ระบายความร้อนด้วยน้ำเต็มรูปแบบในห้องเผาไหม้ ซึ่งช่วยป้องกันการโค้กภายใต้สภาวะการเผาไหม้ที่เพิ่มขึ้น

(3) ความจุความร้อนขนาดเล็ก, ความร้อนอย่างรวดเร็วของห้องเผาไหม้, การระบายความร้อนอย่างรวดเร็ว, สามารถลดระยะเวลาในการเริ่มหม้อไอน้ำและหยุดการทำความเย็น

(4) เหมาะสำหรับการใช้ผนังเตาเคลือบท่อซึ่งช่วยลดภาระของโครงหม้อไอน้ำและแขวนได้ง่าย

(5) เมื่อเทียบกับหลอดไฟ ความสามารถในการดูดซับความร้อนของหลอดจะดีขึ้น

(6) ปรับปรุงระดับของการรวมล่วงหน้าของชิ้นส่วนหม้อไอน้ำ สะดวก และลดงานติดตั้ง

ผนังน้ำของหม้อไอน้ำเป็นผนังเมมเบรนที่ทำจากท่อที่เชื่อมเข้าด้วยกันโดยมีหรือไม่มีแถบโลหะอยู่ระหว่างนั้นผนังเหล่านี้ก่อเป็นรั้วของห้องเผาไหม้ถ่านหินท่อผนังน้ำเรียกอีกอย่างว่าส่วนเครื่องระเหยประกอบด้วยน้ำส่วนใหญ่อยู่ในรูปของเหลวซึ่งค่อยๆ ระเหยเมื่อเพิ่มขึ้นในหม้อไอน้ำ

ผนังน้ำเมมเบรนของเราผลิตขึ้นโดยใช้วัตถุดิบคุณภาพสูงและอุปกรณ์การผลิตร่วมสมัยที่หน่วยการผลิตขั้นสูงของเราช่วงที่นำเสนอมีให้เลือกหลายขนาด รูปร่าง และข้อกำหนด ตามความต้องการของลูกค้าที่นับถือของเรานอกจากนี้ สิ่งเหล่านี้จะถูกส่งไปยังลูกค้าภายในกรอบเวลาที่สัญญาไว้

การแนะนำสินค้า

ผนังระบายความร้อนด้วยเมมเบรนหมายถึงผนังระบายความร้อนด้วยน้ำประกอบด้วยหน้าจอท่อแน่นที่เชื่อมด้วยเหล็กแบนและท่อ ผนังระบายความร้อนด้วยเมมเบรนสามารถรับประกันความหนาแน่นที่ดีของห้องเตาเผา ช่วยลดค่าสัมประสิทธิ์การรั่วของอากาศของห้องเตาหลอมได้อย่างมาก หม้อต้มแรงดันลบและปรับปรุงสภาพการเผาไหม้ในเตาเผา สามารถเพิ่มพื้นที่ให้ความร้อนด้วยรังสีที่มีประสิทธิภาพและประหยัดการใช้เหล็ก

รายละเอียดการก่อสร้าง

ลักษณะการรวมกันของผนังระบายความร้อนด้วยน้ำเมมเบรนมีดังนี้:
1. ตรวจสอบและปรับความกว้าง ความยาว ความเรียบ และแนวทแยงของแถวท่อ เมื่อแถวท่อที่แบ่งส่วนถูกยกขึ้นบนโครงรวม ถ้าความกว้างของแถวท่อมากกว่าหรือน้อยกว่าขนาดที่กำหนด ครีบสามารถ ตัดให้ได้ความยาวที่เหมาะสม ปรับขนาดตามที่กำหนด แล้วเชื่อมใหม่ เมื่อความแตกต่างในแนวทแยงของแถวท่อเกิน lOmm สามารถตัดครีบระหว่างท่อบางขนาดที่มีขนาดใหญ่กว่าเพื่อลดระยะห่างระหว่างท่อเพื่อลดความแตกต่างในแนวทแยง และ จากนั้นสามารถเชื่อมครีบได้ เมื่อแถวท่อไม่สม่ำเสมอเกินช่วงที่อนุญาต กรอบโครงสำหรับตั้งสิ่งของสามารถใช้เพื่อแก้ไขแรงดันด้านบนของแม่แรง
2. รอยต่อก้นของแถวท่อแตกต่างจากท่อเดี่ยว ข้อต่อเชื่อมของท่อเดี่ยวจะหดตัวประมาณ 1-2 มม. หลังการเชื่อม ซึ่งไม่มีผลกระทบต่อท่ออื่นๆ แต่แถวท่อไม่เหมือนกัน สองส่วนของการเชื่อมท่อแบบก้นแถว ถ้าจากด้านหนึ่งไปอีกด้านหนึ่งของลำดับของการเชื่อม การเชื่อมที่ส่วนท้ายของท่อที่เกิดจากการเสียรูปนั้นมีขนาดใหญ่มาก ดังนั้น ก่อนการเชื่อมแบบชน การกวาดล้างก้นของการเชื่อมนี้ ข้อต่อควรวัดอย่างทั่วถึง และตามการกวาดล้างของก้นมีขนาดเล็กเกินไป ปานกลาง ใหญ่เกินไป ถ้าระยะห่างของก้นใหญ่เกินไปหรือเล็กเกินไป ต้องใช้วิธีการตัดท่อ แทนที่ด้วยท่อสั้นปานกลางที่ คราวนี้เนื่องจากการหดตัวของการเชื่อมท่อที่มีช่องว่างขนาดใหญ่จะกลายเป็นบัดกรีได้เพื่อลดการเปลี่ยนรูปการหดตัวของการเชื่อมท่อ ควรใช้วิธีการสมมาตรและการเชื่อมแบบไขว้
3. ส่วนล่างของผนังระบายความร้อนด้วยน้ำด้านหน้าและด้านหลังมีก้นเตา (ถังเถ้าเย็น) และส่วนบนของผนังระบายความร้อนด้วยน้ำด้านหลังมีมุมเปลวไฟ ดังนั้นขนาดของส่วนประกอบจึงใหญ่ขึ้นและรูปร่างพิเศษกว่า ดังนั้นจึงเป็นการยากที่จะรวมเข้าด้วยกัน
4. ลูกกลมเดี่ยวของท่อผนังน้ำด้านหลังแตกต่างจากท่อพื้นผิวความร้อนอื่น ๆ เนื่องจากผนังน้ำด้านหลังในกล่องส่วนหัวด้านบนมีมุมที่กันไฟได้จำนวนท่อดัดมุมเปลวไฟจะเหมือนกับท่อด้านหลัง กำแพงน้ำเพื่อเพิ่มความแข็งแกร่งของมุม flameproof นอกจากนี้ยังมีท่อตรงระยะห่างจำนวนมาก (ประเภทเตาส่วนใหญ่) ที่จุดตัดของมุมเปลวไฟและท่อตรง, ทีออฟเหล็กหล่อรูปทรงพิเศษที่มีเส้นผ่านศูนย์กลาง (สาม- มีการติดตั้งท่อสาขา) ในท่อตรงและทางแยกระหว่างถังพันธมิตรด้านบนมีปาก Φ 5 มม. หรือ Φ ข้อ จำกัด 10 มม. ด้วยวิธีนี้ ท่อโค้งขนาดกลางที่ใช้งานส่วนใหญ่จะเอื้อต่อการระบายความร้อนของ มุมเปลวไฟและส่วนเล็ก ๆ ของท่อโค้งขนาดกลางที่ใช้งานได้ช่วยให้มั่นใจได้ว่าท่อตรงและท่อโค้งมีจำนวนการขยายตัวที่สอดคล้องกันเพื่อลดความเครียดภายในดังนั้นความยากลำบากในการส่งผ่านลูกบอลจึงเพิ่มขึ้น
