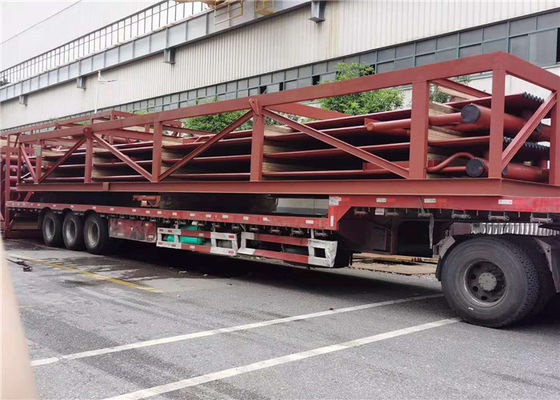

แผงผนังหม้อไอน้ำแบบไอน้ำความเรียบสูงพร้อมส่วนการระเหย
รายละเอียดสินค้า
| เงื่อนไข: | ใหม่ | โครงสร้าง: | ท่อดับเพลิง / น้ำ |
|---|---|---|---|
| ช่วงของการใช้งาน: | อุตสาหกรรม / สถานีพลังงาน | ประสบการณ์ใกล้ตาย: | 100% PT, 100 RT, 100% UT |
| วัสดุ: | เหล็กกล้าคาร์บอน / เหล็กกล้าไร้สนิมเป็นต้น | การบรรจุ: | แพ็คเกจโครงเหล็ก |
| สี: | ที่กำหนดเอง | ความยาว: | ทางเลือกของลูกค้า |
| เน้น |
แผงผนังหม้อไอน้ำ,แผงผนังหม้อไอน้ำ,ส่วนการระเหย แผงหม้อไอน้ำ |
||
คําอธิบายสินค้า
หม้อไอน้ำเตาแก๊สอะไหล่ Water Wall Panel Evaporation Section
พารามิเตอร์ทางเทคนิค
| วัสดุ | สแตนเลส |
| สี | กำหนดเอง |
| การทำงาน | ส่วนการระเหย |
| เชื้อเพลิง | หม้อต้มไอน้ำถ่านหิน |
| การใช้งาน | อุตสาหกรรม หม้อไอน้ำของโรงไฟฟ้า ฯลฯ |
| พิมพ์ | แผ่นผนังท่อน้ำเมมเบรน |
| ยี่ห้อ | จี่หนาน หยวนต้า |
| หมายเหตุ | คำสั่งซื้อที่กำหนดเองยังได้รับการยอมรับ |
รายละเอียดการก่อสร้าง
ลักษณะการรวมกันของผนังระบายความร้อนด้วยน้ำเมมเบรนมีดังนี้:
1. ตรวจสอบและปรับความกว้าง ความยาว ความเรียบ และแนวทแยงของแถวท่อ เมื่อแถวท่อที่แบ่งส่วนถูกยกขึ้นบนโครงรวม ถ้าความกว้างของแถวท่อมากกว่าหรือน้อยกว่าขนาดที่กำหนด ครีบสามารถ ตัดให้ได้ความยาวที่เหมาะสม ปรับขนาดตามที่กำหนด แล้วเชื่อมใหม่ เมื่อความแตกต่างในแนวทแยงของแถวท่อเกิน lOmm สามารถตัดครีบระหว่างท่อบางขนาดที่มีขนาดใหญ่กว่าเพื่อลดระยะห่างระหว่างท่อเพื่อลดความแตกต่างในแนวทแยง และ จากนั้นสามารถเชื่อมครีบได้ เมื่อแถวท่อไม่สม่ำเสมอเกินช่วงที่อนุญาต กรอบโครงสำหรับตั้งสิ่งของสามารถใช้เพื่อแก้ไขแรงดันด้านบนของแม่แรง
2. รอยต่อก้นของแถวท่อต่างจากท่อเดี่ยว ข้อต่อเชื่อมของท่อเดี่ยวจะหดตัวประมาณ 1-2 มม. หลังการเชื่อม ซึ่งไม่มีผลกระทบต่อท่ออื่นๆ แต่แถวท่อไม่เหมือนกัน สองส่วนของการเชื่อมท่อแบบก้นแถว ถ้าจากด้านหนึ่งไปอีกด้านหนึ่งของลำดับของการเชื่อม การเชื่อมที่ส่วนท้ายของท่อที่เกิดจากการเสียรูปจะมีขนาดใหญ่มาก ดังนั้น ก่อนการเชื่อมแบบชน การกวาดล้างก้นของการเชื่อมนี้ ข้อต่อควรวัดอย่างทั่วถึง และตามการกวาดล้างของก้นมีขนาดเล็กเกินไป ปานกลาง ใหญ่เกินไป หากระยะห่างของก้นใหญ่เกินไปหรือเล็กเกินไป ต้องใช้วิธีการตัดท่อ แทนที่ด้วยท่อสั้นปานกลางที่ คราวนี้เนื่องจากการหดตัวของการเชื่อมท่อที่มีช่องว่างขนาดใหญ่จะกลายเป็นบัดกรีได้เพื่อลดการเสียรูปของการหดตัวของการเชื่อมท่อ ควรใช้วิธีการสมมาตรและการเชื่อมแบบไขว้
3. ส่วนล่างของผนังระบายความร้อนด้วยน้ำด้านหน้าและด้านหลังมีก้นเตา (ถังเถ้าเย็น) และส่วนบนของผนังระบายความร้อนด้วยน้ำด้านหลังมีมุมเปลวไฟ ดังนั้นขนาดของส่วนประกอบจึงใหญ่ขึ้นและรูปร่างพิเศษกว่า ดังนั้นจึงเป็นการยากที่จะรวมเข้าด้วยกัน
4. บอลเดี่ยวของท่อผนังน้ำด้านหลังแตกต่างจากท่อพื้นผิวความร้อนอื่น ๆ เนื่องจากผนังน้ำด้านหลังในกล่องส่วนหัวด้านบนมีมุมกันเปลวไฟ จำนวนท่อดัดมุม flameproof จะเหมือนกับของ กำแพงน้ำด้านหลังเพื่อเพิ่มความแข็งแกร่งของมุม flameproof นอกจากนี้ยังมีท่อตรงระยะห่างจำนวนมาก (ประเภทเตาส่วนใหญ่) ที่จุดตัดของมุมเปลวไฟและท่อตรง ทีออฟเหล็กหล่อรูปทรงพิเศษที่มีเส้นผ่านศูนย์กลาง (สาม) -ท่อสาขา) ติดตั้งอยู่ในท่อตรงและทางแยกระหว่างถังพันธมิตรด้านบนมีปาก Φ 5 มม. หรือ Φ ข้อ จำกัด 10 มม. ด้วยวิธีนี้ ท่อโค้งขนาดกลางที่ใช้งานส่วนใหญ่เอื้อต่อการระบายความร้อนของ มุมเปลวไฟและส่วนเล็ก ๆ ของท่อโค้งขนาดกลางที่ใช้งานได้ช่วยให้มั่นใจได้ว่าท่อตรงและท่อโค้งมีจำนวนการขยายตัวที่สอดคล้องกันเพื่อลดความเครียดภายในดังนั้นความยากลำบากในการส่งผ่านลูกบอลจึงเพิ่มขึ้น
ข้อดีของผนังน้ำเมมเบรน
(1) ตรวจสอบความแน่นของผนังเตาหลอมและลดการรั่วไหลของอากาศในห้องเผาไหม้
(2) ระบายความร้อนด้วยน้ำอย่างเต็มรูปแบบในห้องเผาไหม้ ซึ่งเอื้อต่อการป้องกันโค้กภายใต้สภาวะการเผาไหม้ที่เพิ่มขึ้น
(3) ความจุความร้อนขนาดเล็ก, ความร้อนอย่างรวดเร็วของห้องเผาไหม้, การระบายความร้อนอย่างรวดเร็ว, สามารถลดระยะเวลาในการเริ่มหม้อไอน้ำและหยุดการทำความเย็น
(4) เหมาะสำหรับการใช้ผนังเตาเคลือบท่อซึ่งช่วยลดภาระของโครงหม้อไอน้ำและแขวนได้ง่าย
(5) เมื่อเทียบกับหลอดไฟ ความสามารถในการดูดซับความร้อนของหลอดจะดีขึ้น
(6) ปรับปรุงระดับของการรวมล่วงหน้าของชิ้นส่วนหม้อไอน้ำ สะดวก และลดงานติดตั้ง
การแนะนำสินค้า
ผนังระบายความร้อนด้วยเมมเบรนหมายถึงผนังระบายความร้อนด้วยน้ำประกอบด้วยหน้าจอท่อแน่นที่เชื่อมด้วยเหล็กแบนและท่อ ผนังระบายความร้อนด้วยเมมเบรนสามารถรับประกันความหนาแน่นที่ดีของห้องเตาหลอม ช่วยลดค่าสัมประสิทธิ์การรั่วของอากาศของห้องเตาเผาได้อย่างมาก สำหรับหม้อไอน้ำแรงดันลบ และปรับปรุงสภาพการเผาไหม้ในเตาเผา สามารถเพิ่มพื้นที่ให้ความร้อนด้วยรังสีที่มีประสิทธิภาพและประหยัดการใช้เหล็ก
เพิ่มเติม
| 1 | แผ่นผนังน้ำใช้ในหม้อไอน้ำที่ใช้ความร้อนเหลือทิ้ง |
| 2 | เราผลิตแผ่นผนัง Water wall ซึ่งประดิษฐ์จากท่อเหล็กคาร์บอนตามแบบและข้อกำหนดของลูกค้า |
| 3 | การดูแลเป็นพิเศษสำหรับการตกไข่และการทำให้ผอมบางที่ส่วนโค้งงอในระหว่างการผลิต |
| 4 | เรากำลังผลิตและจำหน่ายแผงวอเตอร์วอลล์ที่ครอบคลุม |
| 5 | เป็นที่ทราบกันดีว่าท่อที่เรานำเสนอสามารถทนต่อแรงกดภายในได้ดีเนื่องจากแถบวัสดุครีบที่ต่อเนื่องถูกพันเป็นเกลียวบนท่อ |
| 6 | เป็นที่ทราบกันดีว่าท่อเหล่านี้ให้ความร้อนอย่างสม่ำเสมอซึ่งส่งผลให้มีความร้อนเพิ่มขึ้น |
| 7 | หน้าที่หลักของแผงผนังกั้นน้ำในหม้อไอน้ำคือการดูดซับความร้อนที่เกิดจากเปลวไฟหรือปล่องไฟที่มีอุณหภูมิสูง และเพื่อสร้างไอน้ำหรือน้ำร้อนในท่อ ซึ่งจะช่วยลดอุณหภูมิในห้องเพาะเลี้ยง |
แอปพลิเคชัน
| 1 | ประหยัดพลังงานป้องกันสิ่งแวดล้อมจีนซัพพลายเออร์ผนังน้ำเมมเบรนสำหรับหม้อไอน้ำ CFB เป็นผนังเมมเบรนที่ทำจากท่อที่เชื่อมเข้าด้วยกันโดยมีหรือไม่มีแถบโลหะในระหว่าง |
| 2 | ผนังเหล่านี้ก่อเป็นรั้วของห้องเผาไหม้ถ่านหิน |
| 3 | ท่อผนังน้ำเรียกอีกอย่างว่าส่วนเครื่องระเหยประกอบด้วยน้ำส่วนใหญ่อยู่ในรูปของเหลวซึ่งค่อยๆ ระเหยเมื่อเพิ่มขึ้นในหม้อไอน้ำ |
บันทึก
| 1 | การควบคุมการแทรกซึมของรอยเชื่อมเพื่อให้เป็นไปตามข้อกำหนดทางกลและการถ่ายเทความร้อน |
| 2 | แผงหน้าปัดมักต้องการการยืดผมในเวิร์กช็อปหลังจากการเชื่อมและการอบชุบด้วยความร้อน คำถามที่ต้องตอบคือ ทางร้านจะสามารถตอบสนองความคลาดเคลื่อนของขนาดที่ต้องการสำหรับการติดตั้งไซต์ที่ประสบความสำเร็จได้หรือไม่ |
| 3 | สามารถใช้ขั้นตอนการจัดการร้านค้าที่มีอยู่ตามที่เป็นอยู่โดยไม่ต้องเพิ่มการควบคุมที่มากเกินไปซึ่งจะเพิ่มต้นทุนและกำหนดการ |
| 4 | ความสำคัญของการอุ่นเครื่องก่อนและการบำรุงรักษาผ่านกระบวนการเชื่อมอาจทำให้เกิดปัญหาในการจัดการและการประมวลผลของร้านค้าซึ่งจะเพิ่มต้นทุนอย่างมาก |
จุดเด่นของผลิตภัณฑ์
หม้อไอน้ำเตาแก๊สอะไหล่ Water Wall Panel Evaporation Section พารามิเตอร์ทางเทคนิค วัสดุ สแตนเลส สี กำหนดเอง การทำงาน ส่วนการระเหย เชื้อเพลิง หม้อต้มไอน้ำถ่านหิน การใช้งาน อุตสาหกรรม หม้อไอน้ำของโรงไฟฟ้า ฯลฯ พิมพ์ แผ่นผนังท่อน้ำเมมเบรน ยี่ห้อ จี่หนาน หยวนต้า หมายเหตุ คำสั่งซื้อที่กำหนดเองยังได้รับการย...
