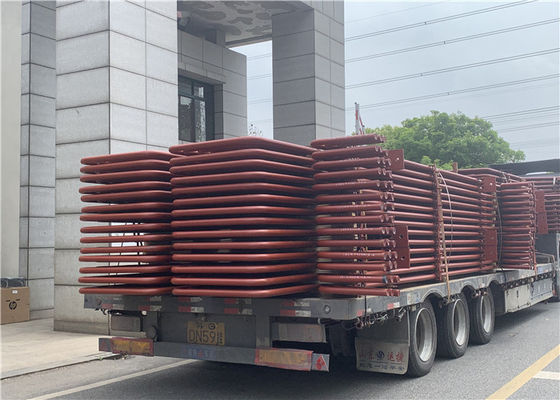

เหล็กโลหะผสมแนวนอน SA213 T11 หม้อต้มไอน้ำชีวมวลคอยล์ร้อน

สำหรับหม้อไอน้ำของโรงไฟฟ้าเป็นวิธีที่สำคัญในการเพิ่มการประหยัดพลังงานความร้อนของสถานีพลังงานความร้อนโดยการปรับปรุงพารามิเตอร์ของไอน้ำร้อนยวดยิ่งการเพิ่มขึ้นของพารามิเตอร์ไอน้ำร้อนยวดยิ่งถูก จำกัด โดยวัสดุโลหะการออกแบบซูเปอร์ฮีตเตอร์ต้องตรวจสอบให้แน่ใจว่าอุณหภูมิของผนังด้านนอกของท่อพื้นผิวทำความร้อนต่ำกว่าอุณหภูมิที่อนุญาตของการต้านทานการเกิดออกซิเดชันของเหล็กและในขณะเดียวกันก็ตรวจสอบให้แน่ใจว่ามีความแข็งแรงเชิงกลด้วยการพัฒนาวัสดุโลหะที่ใช้ในหม้อไอน้ำหม้อไอน้ำสถานี pwoer ในประเทศของเราโดยทั่วไปแล้วจะใช้แรงดันสูงอุณหภูมิสูง (9.8MPa, 540 องศา) และพารามิเตอร์ความดันสูงยิ่งยวด (13.7 MPa, 540 และ 555 องศา) และได้พัฒนาความดันวิกฤต พารามิเตอร์ (16.7MPa, 540 และ 555 องศา)ตอนนี้หม้อไอน้ำจำนวนมากใช้พารามิเตอร์ความดันวิกฤตยิ่งยวด (24.5MPa, 540-570 องศา) และแม้แต่หน่วยเพียงไม่กี่ยูนิตก็ใช้พารามิเตอร์ความดันและอุณหภูมิที่สูงขึ้น

ด้วยการเพิ่มความดันไอน้ำเพื่อลดความชื้นของไอน้ำของหางกังหันไอน้ำรวมทั้งปรับปรุงการประหยัดความร้อนของสถานีไฟฟ้าระบบอุ่นกลางใช้กันอย่างแพร่หลายในสถานีไฟฟ้าที่มีพารามิเตอร์สูงเช่นการส่งไอเสียของแรงดันสูง กระบอกสูบในกังหันไอน้ำอีกครั้งเพื่อให้ความร้อนอีกครั้งในหม้อไอน้ำที่อุณหภูมิสูงจากนั้นส่งกลับไปที่กระบอกสูบแรงดันปานกลางและแรงดันต่ำของกังหันไอน้ำขยายตัวและทำงานองค์ประกอบสำหรับการให้ความร้อนเรียกว่าตัวทำให้ร้อน

ความแตกต่าง

รายละเอียด: ขดลวดซูเปอร์ฮีตเตอร์

โดยทั่วไปแล้วไอน้ำร้อนในซูเปอร์ฮีตเตอร์แรงดันสูงมีชื่อว่าไอร้อนยวดยิ่งไอน้ำที่ให้ความร้อนด้วยเครื่องทำความร้อนเรียกว่าไออุ่นพารามิเตอร์ของไอน้ำอุ่นเกี่ยวข้องกับการประหยัดของการหมุนเวียนความร้อนโดยทั่วไปความดันของไอน้ำอุ่นจะอยู่ที่ประมาณหนึ่งในห้าของไอน้ำร้อนยวดยิ่งและอุณหภูมิของอดีตเกือบจะใกล้เคียงกับของไอน้ำแบบหลังตัวอย่างเช่นในประเทศของเราสำหรับหม้อไอน้ำที่มี 125MW, 400t / h parmameter สำหรับไอน้ำร้อนยวดยิ่งคือ 133.7Mpa และ 555 องศาความดันขาเข้าและทางออกของไอน้ำอุ่นคือ 2.5 / 2.35MPa อุณหภูมิ 555 องศาเช่นกันสำหรับหม้อไอน้ำที่มี 200MW, 670t / h พารามิเตอร์ของไอน้ำร้อนยวดยิ่งคือ 13.7MPa, 540 องศา;ความดันขาเข้าและทางออกคือ 2.7 / 2.5Mpa และอุณหภูมิ 540 องศาด้วยสำหรับหม้อไอน้ำการไหลเวียนของการควบคุมความดันต่ำวิกฤตที่มี 300MW, 600MW พารามิเตอร์ของไอน้ำร้อนยวดยิ่งคือ 18.27Mpa, 540 องศา;ความดันขาเข้าและทางออกคือ 3.83 / 3.63MPa อุณหภูมิ 540 dgreesการใช้ระบบอุ่นไอน้ำสามารถเพิ่มการประหยัดพลังงานความร้อนสำหรับโรงไฟฟ้าได้ 4-5%ในประเทศของเราหน่วยที่มีกำลังการผลิตมากกว่า 125MW ล้วนใช้ระบบทำความร้อนกลางแบบครั้งเดียวและในต่างประเทศระบบให้ความร้อนกลางสองเท่าถูกนำไปใช้กับบางหน่วยที่มีพารามิเตอร์ที่สูงกว่า

ในหม้อไอน้ำสมัยใหม่ปริมาณการใช้การดูดซับความร้อนของซูเปอร์ฮีตเตอร์และฮีตเตอร์มากกว่าครึ่งหนึ่งของการดูดซับความร้อนทั้งหมดสำหรับของเหลวที่ใช้งานได้ดังนั้นพื้นผิวทำความร้อนของซูเปอร์ฮีตเตอร์และฮีตเตอร์จึงมีสัดส่วนที่มากในพื้นผิวที่ให้ความร้อนทั้งหมดของหม้อไอน้ำ ในบริเวณที่อุณหภูมิควันสูงขึ้นสภาพการทำงานจะแย่ที่สุดในบรรดาพื้นผิวทำความร้อนทั้งหมดอุณหภูมิผนังท่อของพื้นผิวทำความร้อนใกล้เคียงกับค่าสูงสุดอุณหภูมิที่อนุญาตของเหล็กดังนั้นการจัดวางที่เหมาะสมการออกแบบ superheaters และเครื่องทำความร้อนจึงมีความสำคัญมากสำหรับความประหยัดและความน่าเชื่อถือสำหรับหม้อไอน้ำในขณะที่เมื่อพูดถึงการออกแบบบนพื้นฐานของการประกันความปลอดภัยและความน่าเชื่อถือของซูเปอร์ฮีตเตอร์และฮีตเตอร์จึงจำเป็นอย่างยิ่งที่จะต้องประหยัดการใช้โลหะให้ดีที่สุดโดยเฉพาะอย่างยิ่งเพื่อประหยัดการใช้โลหะผสม

สำหรับหม้อไอน้ำในสถานีไฟฟ้าขนาดใหญ่ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นชิ้นส่วนที่จำเป็นซึ่งในระยะยาวพวกเขามีอิทธิพลต่อความปลอดภัยและเศรษฐกิจของหม้อไอน้ำSuperheaters คือพื้นผิวทำความร้อนที่ให้ความร้อนกับไอน้ำหลักจากอุณหภูมิที่ถูกย่อยไปจนถึงอุณหภูมิที่ร้อนจัดและเครื่องให้ความร้อนเป็นพื้นผิวทำความร้อนที่ระบายความร้อนออกจากกระบอกสูบแรงดันสูงของกังหันไอน้ำไปยังอุณหภูมิหนึ่งเมื่อทำงานในสภาวะเช่นหม้อต้มโหลด ประเภทของถ่านหินเปลี่ยนไปก็คือการปรับเพื่อให้แน่ใจว่าอุณหภูมิของเต้าเสียบที่ระดับพิกัด -10- + 5 องศา

สำหรับหม้อไอน้ำขนาดใหญ่ในสถานีไฟฟ้าซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนมีสัดส่วนใหญ่ในพื้นผิวทำความร้อนทั้งหมดจะต้องจัดให้อยู่ในบริเวณที่มีควันที่มีอุณหภูมิสูงกว่าเพื่อปรับปรุงประสิทธิภาพของการไหลเวียนของความร้อนในสถานีไฟฟ้าจำเป็นต้องปรับปรุงพารามิเตอร์ดั้งเดิมของไอน้ำทีละน้อยการเพิ่มความดันไอน้ำจำเป็นต้องมีการเพิ่มขึ้นของอุณหภูมิที่สอดคล้องกันสำหรับไอน้ำร้อนยวดยิ่งหรือความชื้นของไอเสียระยะใหญ่ของกังหันไอน้ำจะเป็น สูงเกินไปซึ่งจะส่งผลต่อความปลอดภัยดังนั้นไอน้ำที่ไหลผ่านซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนจึงเป็นไอน้ำที่มีอุณหภูมิสูงประสิทธิภาพการถ่ายเทความร้อนจึงค่อนข้างแย่ซึ่งเป็นตัวกำหนดว่าอุณหภูมิผนังท่อของซูเปอร์ฮีตเตอร์และฮีตเตอร์สูง

หลักการ

•หลักการของ superheater คล้ายกับท่อสร้างไอน้ำของหม้อไอน้ำ

• ก๊าซร้อนที่อุณหภูมิสูงจะกวาดไปเหนือท่อซุปเปอร์ฮีตเตอร์และเพิ่มอุณหภูมิของไอน้ำซึ่งขนาดขึ้นอยู่กับอุณหภูมิของก๊าซที่ออกจากซูเปอร์ฮีตเตอร์และความเร็วของก๊าซ

แอปพลิเคชัน

ใช้สำหรับให้ความร้อนไอน้ำอิ่มตัวอุณหภูมิของไอน้ำอาจสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุ Superheater เพื่อเพิ่มการผลิตไฟฟ้า

ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น
