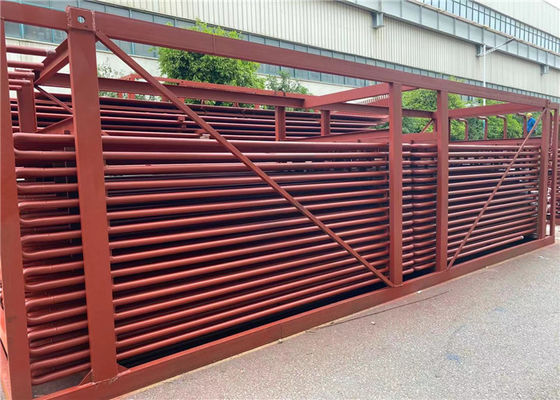

ASME Platen Water Boiler Superheater Coil ป้องกันการกัดกร่อนที่อุณหภูมิสูง

ASME Standard Platen Superheater Steel Coils สำหรับหม้อไอน้ำโรงไฟฟ้าพลังความร้อน

Superheater & Reheater, ส่วนประกอบที่กำหนดเองสำหรับ Boiler Superheater Coil

หน้าที่ของ Super heater ในโรงไฟฟ้าพลังความร้อนคือการกำจัดความชื้นสุดท้ายออกจากไอน้ำอิ่มตัวที่ออกมาจากหม้อไอน้ำและเพื่อเพิ่มอุณหภูมิให้สูงกว่าอุณหภูมิอิ่มตัวตามความต้องการที่ทางเข้าของกังหันไอน้ำ

ประเภทเครื่องทำความร้อนสูง:
1. Radiant superheater: เป็นซูเปอร์ฮีตเตอร์รุ่นแรกสุดและตั้งอยู่เหนือหรือด้านหลังของท่อน้ำเพื่อป้องกันไม่ให้เปลวไฟหรือไฟไหม้โดยตรง
พารามิเตอร์ที่เพิ่มการพาความร้อน

ก.การเพิ่มการไหลเวียนของเชื้อเพลิงและอากาศ (การไหลของก๊าซเผาไหม้)
ข.การเพิ่มอัตราการไหลของไอน้ำ

การแผ่รังสีขึ้นอยู่กับอุณหภูมิของเปลวไฟเป็นหลักเมื่ออัตราการไหลของไอน้ำเพิ่มขึ้นอุณหภูมิทางออกจะต่ำลง
Radiant super heater
พวกเขาวางไว้สัมผัสกับแหล่งความร้อนซึ่งต้องการการปรับปรุงอุณหภูมิของโลหะ

เครื่องทำความร้อนและเครื่องทำความร้อนขนาดใหญ่แบบ Radiant และ Convetive ใช้สำหรับไอน้ำที่มีอุณหภูมิสูง
อุปกรณ์เสริมของฮีตเตอร์ซุปเปอร์ฮีตเตอร์ไอน้ำอุณหภูมิสูงในหม้อน้ำ

ประกอบด้วยท่อคล้ายงู (เหล็กกล้าคาร์บอนเหล็กอัลลอยด์หรือเหล็กทนความร้อน ฯลฯ ) และกล่องเก็บของและวัสดุรองรับอื่น ๆโดยทั่วไปหลอดจะมีφ32, φ38, φ42หรือข้อกำหนดประเภทอื่น ๆ ตามความต้องการของผู้ใช้แยกกัน

เครื่องทำความร้อน
พวกเขามีสติพอ ๆ กับเครื่องทำความร้อนระดับสูง แต่เนื่องจากอุณหภูมิทางออกน้อยกว่าเครื่องทำความร้อนพิเศษเล็กน้อยและความดันของพวกเขาน้อยกว่าเครื่องทำความร้อนแบบซุปเปอร์ 20% -25% พวกเขาจึงสามารถทนต่อโลหะผสมที่มีคุณภาพน้อยกว่าได้

ใบสมัคร:
เครื่องทำความร้อนแบบไอน้ำประกอบด้วยขดลวดหนาแน่นและวางอยู่ในปล่องควันภายใต้อุณหภูมิ450ºC-1000ºC
สำหรับหม้อไอน้ำของโรงไฟฟ้าที่มีความจุมากกว่า 10Mpa มักจะใช้ซุปเปอร์ฮีตเตอร์แบบแท่นและขด

รายละเอียด

การทำให้ร้อนยิ่งยวดเพิ่มประสิทธิภาพโดยรวมและหลีกเลี่ยงการควบแน่นมากเกินไปในขั้นตอนสุดท้ายของกังหันซึ่งหลีกเลี่ยงการสึกกร่อนของใบมีด

ความร้อนของก๊าซเผาไหม้จากเตาเผาใช้เพื่อกำจัดความชื้นออกจากไอน้ำและทำให้ไอน้ำร้อนมากเกินไป

เครื่องทำความร้อนขนาดใหญ่มักจะมีวงจรท่อหลายตัวขนานกันโดยมีการโค้งกลับหนึ่งหรือมากกว่าซึ่งเชื่อมต่อระหว่างส่วนหัว

ความร้อนจากก๊าซร้อนไปยังไอในเครื่องทำความร้อนจะถูกถ่ายเทที่อุณหภูมิสูง

ดังนั้นส่วนพรหมของ superheater จึงถูกจัดเรียงใน counterflow และส่วนทุติยภูมิในการไหลแบบขนานเพื่อลดอุณหภูมิความเค้นของผนังท่อ


หลักการ


หลักการของ superheater คล้ายกับท่อสร้างไอน้ำของหม้อไอน้ำ

ก๊าซร้อนที่อุณหภูมิสูงจะกวาดไปเหนือท่อซุปเปอร์ฮีตเตอร์และเพิ่มอุณหภูมิของไอน้ำซึ่งขนาดขึ้นอยู่กับอุณหภูมิของก๊าซที่ออกจากซูเปอร์ฮีตเตอร์และความเร็วของก๊าซ

ใช้สำหรับให้ความร้อนไอน้ำอิ่มตัวอุณหภูมิของไอน้ำอาจสูงถึง 900 องศาเซลเซียส

การอัพเกรดความจุ Superheater เพื่อเพิ่มการผลิตไฟฟ้า

ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น

HD Boiler นำเสนอสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับเดียวกัน

เป็นเวลากว่า 30 ปีที่ Hua Dong Boiler ได้สร้างสรรค์นวัตกรรมและปรับปรุงหม้อต้มซุปเปอร์ฮีตเตอร์และเครื่องทำความร้อนของเราอย่างต่อเนื่องการปรับปรุงการดัดการเชื่อมและการออกแบบทำให้มั่นใจได้ว่าผลิตภัณฑ์ของเราเป็นไปตามมาตรฐาน Euorpean และ American ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้
