ASME Standard Alloy Steel Superheater Coil สำหรับโรงไฟฟ้าถ่านหิน

ASME Standard Carbon / Alloy Steel Boiler ขดลวดความร้อนสูงสำหรับโรงไฟฟ้าถ่านหินที่วิกฤตยิ่งยวด

บทนำ Superheater Coil

ข้อดีหลักของการใช้ซูเปอร์ฮีตเตอร์คือเชื้อเพลิงและการใช้น้ำที่ลดลง แต่มีราคาที่ต้องจ่ายในค่าบำรุงรักษาที่เพิ่มขึ้นในกรณีส่วนใหญ่ผลประโยชน์เกินดุลกับต้นทุนและมีการนำซูเปอร์ฮีตเตอร์มาใช้กันอย่างแพร่หลาย

ซูเปอร์ฮีตเตอร์เป็นอุปกรณ์ที่ใช้ในการเปลี่ยนไอน้ำอิ่มตัวหรือไอน้ำเปียกให้เป็นไอน้ำร้อนยวดยิ่งหรือไอน้ำแห้งไอน้ำร้อนยวดยิ่งใช้ในกังหันไอน้ำสำหรับผลิตไฟฟ้าเครื่องจักรไอน้ำและในกระบวนการต่างๆเช่นการปฏิรูประบบไอน้ำsuperheaters มีสามประเภท: การแผ่รังสีการพาความร้อนและการยิงแยกกันซูเปอร์ฮีตเตอร์อาจมีขนาดแตกต่างกันไปตั้งแต่ไม่กี่สิบฟุตไปจนถึงหลายร้อยฟุต (ไม่กี่เมตรถึงบางร้อยเมตร)

ประเภท

1. ซูเปอร์ฮีตเตอร์แบบกระจายแสงจะถูกวางไว้โดยตรงในบริเวณที่มีการแผ่รังสีของห้องเผาไหม้ใกล้กับผนังน้ำเพื่อดูดซับความร้อนด้วยรังสี
2. ฮีตเตอร์แบบพาความร้อนตั้งอยู่ในโซนหมุนเวียนของเตาเผาโดยปกติจะอยู่ข้างหน้าของเครื่องประหยัดพลังงาน (ในเส้นทางของก๊าซหุงต้มที่ร้อน)สิ่งเหล่านี้เรียกอีกอย่างว่าซูเปอร์ฮีตเตอร์หลัก
3. ซูเปอร์ฮีตเตอร์แบบยิงแยกกันคือซูเปอร์ฮีตเตอร์ที่วางอยู่นอกหม้อไอน้ำหลักซึ่งมีระบบเผาไหม้แยกต่างหากการออกแบบซูเปอร์ฮีตเตอร์นี้รวมเอาหัวเผาเพิ่มเติมในส่วนของท่อซูเปอร์ฮีตเตอร์ซูเปอร์ฮีตเตอร์ประเภทนี้แทบจะไม่เคยใช้มาก่อนเนื่องจากประสิทธิภาพที่ไม่ดีและคุณภาพของไอน้ำที่ไม่ดีไปกว่าซูเปอร์ฮีตเตอร์ประเภทอื่น ๆ

ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนได้รับการออกแบบมาเป็นพิเศษเพื่อเพิ่มอุณหภูมิของไอน้ำอิ่มตัวและช่วยควบคุมอุณหภูมิทางออกของไอน้ำพวกเขาเป็นเครื่องแลกเปลี่ยนความร้อนแบบเฟสเดียวที่เรียบง่ายโดยมีไอน้ำไหลอยู่ภายในและก๊าซไอเสียที่ไหลออกไปข้างนอกโดยทั่วไปจะเป็นการไหลข้ามเครื่องทำความร้อน Superheaters และเครื่องทำความร้อนมักแบ่งออกเป็นหลายส่วนเพื่อช่วยควบคุมอุณหภูมิของไอน้ำและเพิ่มประสิทธิภาพการกู้คืนความร้อนและพื้นผิวทำความร้อนสามารถจัดเรียงได้ทั้งในแนวนอนหรือแนวตั้งการออกแบบทางกายภาพและตำแหน่งของพื้นผิวขึ้นอยู่กับอุณหภูมิของเต้าเสียบที่ต้องการการดูดซับความร้อนลักษณะขี้เถ้าเชื้อเพลิงและอุปกรณ์ทำความสะอาดส่วนประกอบหลักมักผลิตจากโลหะผสมเหล็กเนื่องจากทั้งซูเปอร์ฮีตเตอร์และฮีตเตอร์ทำงานที่อุณหภูมิสูง

ความแตกต่างหลักอย่างหนึ่งระหว่างซูเปอร์ฮีตเตอร์และฮีตเตอร์คือแรงดันไอน้ำตัวอย่างเช่นแรงดันทางออกของซูเปอร์ฮีตเตอร์ในหม้อต้มแบบกึ่งวิกฤตคือที่ 18.6 MPa ในขณะที่แรงดันทางออกของเครื่องทำความร้อนเท่ากับ 4.0 MPaเมื่อหม้อไอน้ำวิกฤตยิ่งยวดทำงานภายใต้ภาระปกติพื้นผิวทำความร้อนของเครื่องทำความร้อนและฮีทเตอร์ฮีทเตอร์จะต้องเพิ่มขึ้นเพื่อให้เป็นไปตามความต้องการความร้อนสำหรับการทำให้ร้อนยิ่งยวดซึ่งมากกว่า 50% ของความร้อนไอน้ำทั้งหมดความร้อนที่ดูดซับโดยซูเปอร์ฮีตเตอร์โดยเฉพาะอย่างยิ่งในรูปของการแผ่รังสีเมื่ออุณหภูมิของไอน้ำร้อนยวดยิ่งถูกควบคุมโดยอัตราส่วนของการไหลของน้ำในเตาเผาต่อการป้อนเชื้อเพลิงอย่างไรก็ตามเมื่อผนังระบายความร้อนด้วยน้ำทำงานภายใต้ความดันวิกฤตยิ่งยวดอุณหภูมิของตัวกลางทำงานในท่อจะไม่เพิ่มขึ้นตามการดูดซับความร้อนและไม่มีขอบเขตสถานะทางอุณหพลศาสตร์ที่ชัดเจนหากอุณหภูมิของท่อระบายก๊าซถูกควบคุมโดยการดูดซับความร้อนโดยผนังระบายความร้อนด้วยน้ำจะไม่สามารถปฏิบัติตามข้อกำหนดในการออกแบบได้อย่างชัดเจน
เพื่อแก้ปัญหาพื้นผิวทำความร้อนที่มีขนาดเล็กเกินไปมักจะวางซูเปอร์ฮีตเตอร์ไว้เหนือหรือใกล้กับเตาเผาสร้างระบบซูเปอร์ฮีตเตอร์ที่มีการแผ่รังสีและการถ่ายเทความร้อนในหม้อไอน้ำวิกฤตยิ่งยวดลักษณะการถ่ายเทความร้อนของซูเปอร์ฮีตเตอร์แบบกระจายช่วยให้อัตราการใช้ความร้อนจากการแผ่รังสีดีขึ้น
ที่ความดันต่ำไอน้ำจะมีความสามารถในการระบายความร้อนได้ไม่ดี: เพื่อแก้ไขปัญหานี้ฮีตเตอร์มักจะอยู่ในตำแหน่งหลังซูเปอร์ฮีตเตอร์ซึ่งอุณหภูมิของก๊าซหุงต้มค่อนข้างต่ำและอาศัยการถ่ายเทความร้อนเป็นหลักอุณหภูมิจะลดลงเรื่อย ๆ จากทางออกของเตาไปยังส่วนท้ายของหม้อไอน้ำในขณะที่ปริมาณก๊าซจะลดลงโดยไม่มีการรั่วไหลของอากาศเพื่อที่จะปรับปรุงการถ่ายเทความร้อนในการไหลเวียนของกระแสไฟฟ้าซูเปอร์ฮีตเตอร์และฮีตเตอร์จะถูกวางไว้ใกล้กับเครื่องประหยัดพลังงานในเส้นทางของก๊าซไอเสียที่มีอุณหภูมิค่อนข้างต่ำ

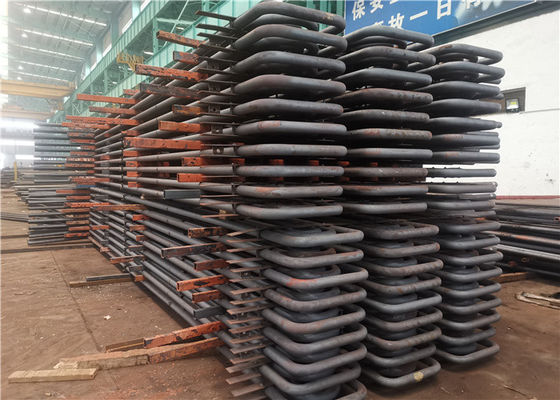

ซูเปอร์ฮีตเตอร์คอยล์
