| ขั้นต่ำ: | 1 ตั้ง / ชุด 10 ตัน |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการจ่ายเงิน: | Wester N Union, L / C, T / T |
| ความสามารถในการจัดหา: | 500 ตันต่อเดือน |

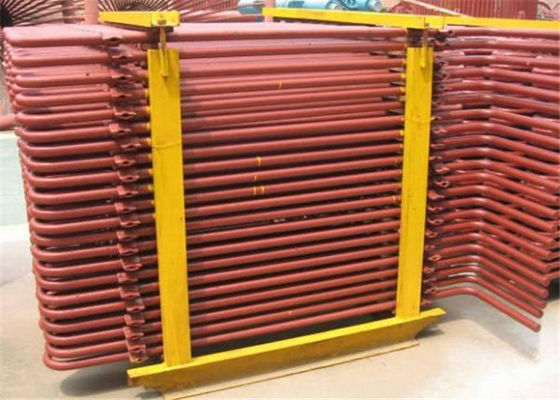

เครื่องแลกเปลี่ยนความร้อนจากหม้อไอน้ำ, P265gh P235gh En10216 Hh Fin Tube Economizer
บทนำ Economizer
เครื่องประหยัดหม้อไอน้ำเป็นส่วนหนึ่งของพื้นที่ทำความร้อนของหม้อไอน้ำเพื่อให้ความร้อนแก่น้ำป้อนลงในน้ำอิ่มตัวภายในท่อระบายอากาศเนื่องจากการดูดซับความร้อนของก๊าซไอเสียที่อุณหภูมิต่ำเครื่องประหยัดจะช่วยลดอุณหภูมิไอเสียของก๊าซไอเสียประหยัดพลังงานปรับปรุง ประสิทธิภาพที่เรียกว่าเศรษฐศาสตร์ท่อเหล็ก Economizer ไม่มีขีด จำกัด แรงดันสามารถใช้เป็นประเภทการต้มได้โดยทั่วไปจะทำโดยเส้นผ่านศูนย์กลางภายนอกของท่อเหล็กคาร์บอน 32 ~ 51 มม. บางครั้งในท่อที่มีครีบและครีบเพื่อปรับปรุงผลการถ่ายเทความร้อนBoiler Economizer ใช้สำหรับการกู้คืนความร้อนเหลือทิ้งจากหม้อไอน้ำ
Boiler Economizer เป็นอุปกรณ์ที่ออกแบบมาเพื่อเพิ่มประสิทธิภาพการทำงานของหม้อไอน้ำโดยลดต้นทุนการดำเนินงานตลอดอายุการใช้งานของหม้อไอน้ำ
แม้ว่าการประหยัดในวันใดวันหนึ่งอาจจะค่อนข้างน้อย แต่ผลกระทบเมื่อเวลาผ่านไปอาจมีความสำคัญหม้อไอน้ำบางตัวได้รับการออกแบบให้มีเครื่องประหยัดพลังงานในตัวในขณะที่ในกรณีอื่น ๆ สามารถติดตั้งเครื่องประหยัดพลังงานได้หลังจากการกระทำ
เครื่องประหยัดหม้อไอน้ำทำหน้าที่เป็นอุปกรณ์กู้คืนความร้อนเหลือทิ้งเพื่อให้แน่ใจว่าความร้อนนี้จะไม่ถูกใช้ไปโดยไม่ได้ใช้งาน
แต่จะใช้ความร้อนในการอุ่นน้ำเป็นหลักดังนั้นจึงต้องใช้ความร้อนน้อยลงเพื่อทำให้น้ำมีอุณหภูมิสูงพอที่จะทำให้เป็นไอน้ำได้
ข้อมูลจำเพาะ
| คำอธิบาย | เครื่องประหยัดหม้อไอน้ำ |
| วัสดุ | โลหะผสมเหล็กคาร์บอน SA210C SA213T22 ฯลฯ |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO เป็นต้น |
| มิติ | การปรับแต่ง |
| น้ำหนัก |
Min: 10 ตัน Max.:1000 ตัน |
| กระบวนการถลุง: | EF + LF + VD |
| กระบวนการ | วัสดุ→แท่ง→รีดร้อน / รีดเย็น→การอบชุบด้วยความร้อน (Normalizing + tempering) →การตรวจสอบ→การกลึงหยาบ→ UT →การรักษาความร้อนครั้งที่ 2 →การกลึงขึ้นรูป→การตรวจ |
| มาตรฐาน UT | ASTM A388 หรือ EN10228 เป็นต้น |
ข้อกำหนดทางเทคนิค
โครงสร้างวัสดุ
ประกอบด้วยท่อครีบเกลียวส่วนหัวของทางเข้าและทางออกโค้งงอเฟรมและอุปกรณ์เสริมอื่น ๆ
การจัดโครงสร้าง
ในแนว / การจัดเรียงเซ
ฟังก์ชัน
(1) เครื่องประหยัดพลังงานเป็นระบบผลิตไอน้ำเช่นเดียวกับหม้อไอน้ำเมื่อปล่อยก๊าซไอเสียออกจากกระบอกสูบของเครื่องยนต์ผ่านวาล์วไอเสียมันจะไปที่หม้อไอน้ำเพื่อสร้างไอน้ำโดยการให้ความร้อนกับน้ำ
(2) หลังจากก๊าซเหล่านั้นผ่านเครื่องประหยัดอุณหภูมิของก๊าซไอเสียที่เหลือจะถูกทำให้ร้อนในน้ำโดยนักเศรษฐศาสตร์ช่วยในการสร้างไอน้ำและเป็นการปรับปรุงประสิทธิภาพและประหยัดการใช้เชื้อเพลิง
(3) เครื่องประหยัดพลังงานใช้ความร้อนเหลือทิ้งจากไอเสียของหม้อไอน้ำซึ่งอาจสูญเสียไปกับบรรยากาศเพื่อ (ในกรณีส่วนใหญ่) อุ่นน้ำป้อนเข้าหม้อไอน้ำสิ่งนี้จะช่วยเพิ่มประสิทธิภาพหม้อไอน้ำและลดต้นทุนเชื้อเพลิง
ความหลากหลาย
ยูทิลิตี้ Boiler Economizer
| 1 | HDB ผลิตเครื่องประหยัดไฟฟ้าสำหรับหม้อไอน้ำเอนกประสงค์ซึ่งรวมถึงหม้อไอน้ำที่ใช้ถ่านหินไม้น้ำมันหรือเชื้อเพลิงแข็งอื่น ๆ เพื่อผลิตไฟฟ้าจากไอน้ำแรงดันสูงของหม้อไอน้ำ |
| 2 | นักเศรษฐศาสตร์เหล่านี้มักจะอยู่ที่ด้านหลังของหม้อไอน้ำและมุ่งเน้นไปที่ท่อที่ทำงานในแนวนอนน้ำป้อนหม้อไอน้ำไหลผ่านวงจรเศรษฐศาสตร์ในทิศทางตรงกันข้ามกับการไหลของก๊าซ (เรียกว่าการไหลย้อนกลับ) |
| 3 | โดยทั่วไปจะใช้ท่อเปลือยเพื่อลดการเปรอะเปื้อนของเถ้า แต่ OEM หม้อไอน้ำบางรายออกแบบเครื่องประหยัดด้วยท่อแบบครีบไม่ว่าจะเป็นแบบเกลียวหรือแบบครีบยาว |
| 4 | HDB สามารถผลิตชิ้นส่วนอีโคโนมีเซอร์ด้วยท่อแบบเปลือยครีบก้นหอยหรือท่อครีบยาวและหากคุณต้องการให้ออกแบบหน่วยของคุณใหม่ให้เป็นท่อชนิดอื่นHDB ยังสามารถสร้างส่วนหัวทดแทนสำหรับตัวประหยัดหม้อไอน้ำยูทิลิตี้ทั้งหมด |
แพ็คเกจ Boiler Economizer
| 1 | HDB มีความสามารถในการผลิตที่ไม่เหมือนใครซึ่งวิศวกรของ Optimus ใช้ประโยชน์อย่างเต็มที่ในการออกแบบเครื่องประหยัดพืชและกรดซัลฟิวริก |
| 2 | บ่อยครั้งสิ่งนี้ทำให้สามารถกำหนดค่าหน่วย Optimus เพื่อประสิทธิภาพการถ่ายเทความร้อนที่สูงขึ้นซึ่งส่งผลให้ความต้องการพื้นที่ผิวลดลงและส่งผลให้ผลิตภัณฑ์มีราคาต่ำกว่า |
| 3 | HDB ใช้ความสามารถในสถานที่ในการปรับและดัดท่อเครื่องจักรและสร้างส่วนหัวเจาะแผ่นท่อตัดและเตรียมวัสดุปลอกทั้งหมดและดำเนินการส่วนแรงดันและการเชื่อมท่อทั้งหมด |
| 4 | สิ่งนี้ช่วยให้ HDB สามารถควบคุมลำดับการผลิตและกำหนดเวลาการผลิตได้มากขึ้นซึ่งช่วยให้เราประสบความสำเร็จในการบันทึกประสิทธิภาพการจัดส่งตรงเวลาที่น่าทึ่ง |
HRSG Economizer
| 1 | เครื่องประหยัดสำหรับโมดูล HRSG ในปัจจุบันได้รับการกำหนดค่าด้วย fintubes ที่แขวนในแนวตั้งHDB ได้ประดิษฐ์ขดลวดตัวประหยัดสำหรับ บริษัท HRSG OEM เกือบทั้งหมดและเข้าใจคุณสมบัติที่เป็นเอกลักษณ์ของแต่ละ บริษัท |
| 2 | ในหลาย ๆ กรณีสาธารณูปโภคต้องการอัพเกรดตัวประหยัดจากเหล็กกล้าคาร์บอนธรรมดาไปเป็นวัสดุโลหะผสมเพื่อช่วยต้านทานการกัดกร่อนแบบเร่งการไหล (FAC) ภายในส่วนหัวและส่วนโค้งของท่อ |
| 3 | HDB เป็นร้านค้าครบวงจรสำหรับการผลิตเครื่องประหยัดไฟฟ้าเนื่องจากเราเตรียมวัสดุทั้งหมดและดำเนินการส่วนแรงดันและการเชื่อมสิ่งที่แนบมาทั้งหมดตั้งแต่การปรับครีบท่อการสร้างส่วนหัวและการประกอบชุดขดลวด |
สามารถประดิษฐ์ตัวประหยัดหม้อไอน้ำต่างๆได้
* หมายเหตุ: HD BOILER สามารถผลิตเครื่องประหยัดพลังงานชนิดพิเศษได้ตามความต้องการของลูกค้า
ทดสอบ
| 1 | เครื่องดัดแบบ 'U' รุ่นล่าสุดใช้สำหรับการดัดท่อเย็นอย่างแม่นยำ |
| 2 | การดัดทำได้สำหรับเครื่องแลกเปลี่ยนความร้อนคอนเดนเซอร์เครื่องประหยัดไฟฟ้าท่อหม้อไอน้ำใน Stainless Steel Seamless และแบบเชื่อมทุกชนิด |
| 3 | หลังจากนั้นท่อดัด 'U' จะผ่านการทดสอบด้วยพลังน้ำและคลายความเครียดหากถูกร้องขอ |
| 4 | นอกจากนี้ยังมีการเตรียมชิ้นงานจำลองสำหรับการลดความหนาของส่วนโค้งงอ |
| 5 | การทดสอบการซึมผ่านของสีย้อมในส่วนโค้งงอเสร็จสิ้นแล้วเพื่อตรวจหารอยแตกตำหนิหรือข้อบกพร่องประเภทใด ๆ |
| 6 | มีการบรรจุพิเศษเพื่อป้องกันความเสียหายระหว่างการขนส่ง |
