| ขั้นต่ำ: | 5 ตัน |
| การบรรจุแบบมาตรฐาน: | ทะเลสวยหรูบรรจุเพื่อการส่งออก |
| ระยะเวลาการจัดส่ง: | 30 ~ 50 วัน |

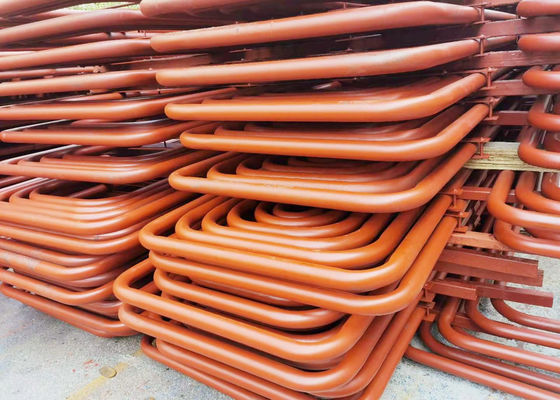

Superheater หม้อต้มเหล็กกล้าคาร์บอนสำหรับหม้อไอน้ำ CFB ที่ใช้ถ่านหินในมาตรฐาน ASME
หลักการทำงาน
ซูเปอร์ฮีตเตอร์คือส่วนที่ให้ความร้อนไอน้ำจากอุณหภูมิอิ่มตัวไปยังฮีตเตอร์โดยหม้อไอน้ำเรียกอีกอย่างว่าซูเปอร์ฮีตเตอร์
Superheater สามารถแบ่งออกเป็นประเภทการพาความร้อนประเภทการแผ่รังสีและประเภทกึ่งรังสีตามโหมดการถ่ายเทความร้อน
ตามลักษณะของโครงสร้างสามารถแบ่งออกเป็นประเภทท่อคดเคี้ยวชนิดหน้าจอประเภทผนังและประเภทผนัง
ทั้งหมดประกอบด้วยท่อคู่ขนานและท่อร่วมทางเข้าและทางออก
หม้อไอน้ำอุตสาหกรรมส่วนใหญ่ไม่มี superheaters เนื่องจากกระบวนการและระบบสาธารณูปโภคทางอุตสาหกรรมจำนวนมากต้องการไอน้ำอิ่มตัวเท่านั้น
โดยทั่วไปมีการติดตั้ง Superheaters ในสถานีไฟฟ้าตู้รถไฟและหม้อไอน้ำทางทะเลเพื่อปรับปรุงประสิทธิภาพการระบายความร้อนของโรงไฟฟ้าพลังไอน้ำทั้งหมด
ประเภทเครื่องทำความร้อนสูง:
1. Radiant super heater: เป็นซูเปอร์ฮีตเตอร์รุ่นแรกสุดและตั้งอยู่ด้านบนหรือด้านหลังของท่อน้ำเพื่อป้องกันพวกมันจากเปลวไฟหรือไฟโดยตรง
พารามิเตอร์ที่เพิ่มการพาความร้อน
ก.การเพิ่มการไหลของเชื้อเพลิงและอากาศ (การไหลของก๊าซเผาไหม้)
ข.การเพิ่มอัตราการไหลของไอน้ำ
การแผ่รังสีส่วนใหญ่ขึ้นอยู่กับอุณหภูมิของเปลวไฟเมื่ออัตราการไหลของไอน้ำเพิ่มขึ้นอุณหภูมิทางออกจะต่ำลง
Radiant super heater
พวกเขาวางไว้สัมผัสกับแหล่งความร้อนซึ่งต้องการการปรับปรุงอุณหภูมิของโลหะ
เครื่องทำความร้อนและเครื่องทำความร้อนขนาดใหญ่แบบ Radiant และ Convetive ใช้สำหรับไอน้ำที่มีอุณหภูมิสูง
อุปกรณ์เสริมของฮีตเตอร์ซุปเปอร์ฮีตเตอร์ไอน้ำอุณหภูมิสูงในหม้อไอน้ำ
ประกอบด้วยท่อคล้ายงู (เหล็กกล้าคาร์บอนเหล็กอัลลอยด์หรือเหล็กทนความร้อน ฯลฯ ) และกล่องเก็บของและวัสดุรองรับอื่น ๆโดยทั่วไปหลอดจะมีφ32, φ38, φ42หรือข้อกำหนดประเภทอื่น ๆ ตามความต้องการของผู้ใช้แยกกัน
เครื่องทำความร้อน
พวกเขามีสติพอ ๆ กับเครื่องทำความร้อนระดับสูง แต่เนื่องจากอุณหภูมิทางออกน้อยกว่าเครื่องทำความร้อนพิเศษเล็กน้อยและความดันของพวกเขาน้อยกว่าเครื่องทำความร้อนแบบซุปเปอร์ 20% -25% พวกเขาจึงสามารถทนต่อโลหะผสมที่มีคุณภาพน้อยกว่าได้
ใบสมัคร:
เครื่องทำความร้อนแบบไอน้ำประกอบด้วยขดลวดหนาแน่นและวางอยู่ในปล่องควันภายใต้อุณหภูมิ450ºC-1000ºC
สำหรับหม้อไอน้ำของโรงไฟฟ้าที่มีกำลังการผลิตมากกว่า 10Mpa มักจะใช้ซุปเปอร์ฮีตเตอร์แบบแท่นและขด
ความแตกต่างของ Superheater และ Reheater คืออะไร?
| ประเภท | ข้อดี | ข้อเสีย | วิธีการสนับสนุน |
| ประเภทจี้ | 1. การสนับสนุนโครงสร้างที่มั่นคง | 1. ไหลอุดตันด้วยไอน้ำควบแน่น 2. ต้องรีสตาร์ทอย่างช้าๆเพื่อล้างน้ำที่สะสมอยู่ด้านล่าง | ได้รับการสนับสนุนจากด้านบน |
| ประเภทกลับหัว | 1. การระบายไอน้ำควบแน่นอย่างเหมาะสม | 1. ขาดความแข็งแกร่งของโครงสร้างโดยเฉพาะอย่างยิ่งในการไหลของก๊าซความเร็วสูง | ได้รับการสนับสนุนจากด้านล่าง |
| แนวนอน - ประเภท |
1. การระบายน้ำที่เหมาะสม 2. ความแข็งแกร่งของโครงสร้างที่ดี |
1. พวกเขาไม่ได้ดูเปลวไฟโดยตรงดังนั้นพวกเขาจึงมาจากประเภทการหมุนเวียนเป็นหลัก | โดยปกติจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาเผาหลัก |
|
|
