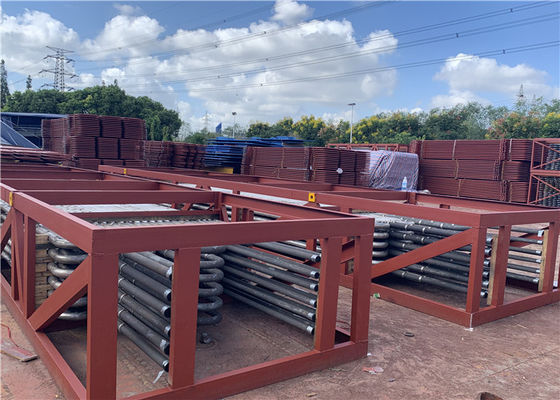

อะไหล่หม้อไอน้ำแรงดันสูง ASME Radiant Superheater

Radiant Superheater และ Reheater สำหรับชิ้นส่วนอะไหล่หม้อไอน้ำแรงดันสูง ASME

Superheater & Reheater ส่วนประกอบที่กำหนดเองสำหรับหม้อไอน้ำ

การจัดการและข้อกำหนด:
หม้อไอน้ำมี superheaters สูงและต่ำ HS ถูกจัดเรียงในท่อก๊าซไอเสียหลังจากตัวแยกไซโคลนและ LS จะจัดเรียงในเพลาแนวตั้งด้านหลังไอน้ำอิ่มตัวจะถูกนำเข้าสู่ส่วนหัวของตู้เพดานโดยท่อเชื่อมต่อไอน้ำอิ่มตัวแปดφ108× 5 บนถังซักจากนั้นเข้าสู่ซูเปอร์ฮีตเตอร์ที่อุณหภูมิต่ำกว่าผ่านท่อφ 42 × 4.0 หลังจากได้รับความร้อนจาก LS แล้วจะเข้าสู่ desuperheater เพื่อปรับอุณหภูมิ จากนั้นเข้าสู่ HS ผ่านท่อφ108× 5 แปดหลอดและส่งไปยังกังหันไอน้ำผ่านวาล์วไอน้ำหลักหลังจากเข้าสู่ส่วนหัวของเต้าเสียบ SH
ซูเปอร์ฮีตเตอร์ LT ใช้การจัดเรียงที่ขัดแย้งกันและฮีตเตอร์ HT เป็นการจัดเรียงแบบปลายน้ำการรวบรวมและการกระจายไอน้ำใช้ทิศทางของความกว้างเพื่อปรับปรุงความไม่สม่ำเสมอของการไหลของไอน้ำและป้องกันไม่ให้ขดลวดในพื้นที่ร้อนจัดเนื่องจากการโก่งตัวของไอน้ำ
วัสดุ:
เพื่อความปลอดภัยในการทำงานซูเปอร์ฮีตเตอร์ LT ใช้ท่อเหล็กไร้รอยต่อ SA210 Gr.A1 และซูเปอร์ฮีตเตอร์ HT ใช้ท่อเหล็กไร้รอยต่อ SA213 T22 ที่มีโลหะผสมต่ำ

ประเภทเครื่องทำความร้อนสูง:
1. Radiant super heater: เป็นซูเปอร์ฮีตเตอร์รุ่นแรกสุดและตั้งอยู่ด้านบนหรือด้านหลังของท่อน้ำเพื่อป้องกันพวกมันจากเปลวไฟหรือไฟโดยตรง
พารามิเตอร์ที่เพิ่มการพาความร้อน

ก.การเพิ่มการไหลของเชื้อเพลิงและอากาศ (การไหลของก๊าซเผาไหม้)
ข.การเพิ่มอัตราการไหลของไอน้ำ

การแผ่รังสีส่วนใหญ่ขึ้นอยู่กับอุณหภูมิของเปลวไฟเมื่ออัตราการไหลของไอน้ำเพิ่มขึ้นอุณหภูมิทางออกจะต่ำลง
Radiant super heater
พวกเขาวางไว้สัมผัสกับแหล่งความร้อนซึ่งต้องการการปรับปรุงอุณหภูมิของโลหะ

เครื่องทำความร้อนและเครื่องทำความร้อนขนาดใหญ่แบบ Radiant และ Convetive ใช้สำหรับไอน้ำที่มีอุณหภูมิสูง
อุปกรณ์เสริมของฮีตเตอร์ซุปเปอร์ฮีตเตอร์ไอน้ำอุณหภูมิสูงในหม้อไอน้ำ

ประกอบด้วยท่อคล้ายงู (เหล็กกล้าคาร์บอนเหล็กอัลลอยด์หรือเหล็กทนความร้อน ฯลฯ ) และกล่องเก็บของและวัสดุรองรับอื่น ๆโดยทั่วไปหลอดจะมีφ32, φ38, φ42หรือข้อกำหนดประเภทอื่น ๆ ตามความต้องการของผู้ใช้แยกกัน

เครื่องทำความร้อน
พวกเขามีสติพอ ๆ กับเครื่องทำความร้อนระดับสูง แต่เนื่องจากอุณหภูมิทางออกน้อยกว่าเครื่องทำความร้อนพิเศษเล็กน้อยและความดันของพวกเขาน้อยกว่าเครื่องทำความร้อนแบบซุปเปอร์ 20% -25% พวกเขาจึงสามารถทนต่อโลหะผสมที่มีคุณภาพน้อยกว่าได้

ใบสมัคร:
เครื่องทำความร้อนแบบไอน้ำประกอบด้วยขดลวดหนาแน่นและวางอยู่ในปล่องควันภายใต้อุณหภูมิ450ºC-1000ºC
สำหรับหม้อไอน้ำของโรงไฟฟ้าที่มีกำลังการผลิตมากกว่า 10Mpa มักจะใช้ซุปเปอร์ฮีตเตอร์แบบแท่นและขด

รายละเอียด

โครงสร้างการออกแบบ

1. ให้ความร้อนด้วยไอน้ำอิ่มตัวอุณหภูมิสูงถึง 900 องศาเซลเซียส

2. ประสิทธิภาพสูง> 90%

3. เครื่องทำความร้อนความเร็วสูง

4. ออกแบบด้วยสแตนเลส

5. อายุการใช้งานออกแบบยาวนาน 15 ปี

ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น

HD Boiler นำเสนอสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับเดียวกัน

เป็นเวลากว่า 30 ปีที่ Hua Dong Boiler ได้สร้างสรรค์นวัตกรรมและปรับปรุงหม้อต้มซุปเปอร์ฮีตเตอร์และเครื่องทำความร้อนของเราอย่างต่อเนื่องการปรับปรุงการดัดการเชื่อมและการออกแบบทำให้มั่นใจได้ว่าผลิตภัณฑ์ของเราเป็นไปตามมาตรฐาน Euorpean และ American ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้
