เครื่องประหยัดหม้อไอน้ำเหล็กพร้อม Inconel Overlay
รายละเอียดสินค้า
| วัสดุ: | เหล็กกล้าคาร์บอน | การใช้: | โรงไฟฟ้า / หม้อไอน้ำ CFB |
|---|---|---|---|
| ประเภท: | การไหลเวียนตามธรรมชาติ / เมื่อผ่าน | โครงสร้าง: | ท่อดับเพลิง / น้ำ |
| เอาท์พุต: | น้ำร้อน / ไอน้ำ | เชื้อเพลิง: | ถ่านหิน / แก๊ส / น้ำมันเป็นเชื้อเพลิง, น้ำร้อน |
| เงื่อนไข: | ใหม่ | ขนาด (L * W * H): | การปรับแต่ง |
| เน้น |
นักเศรษฐศาสตร์ในโรงไฟฟ้า,เครื่องประหยัดหม้อไอน้ำเหล็ก,เครื่องประหยัดหม้อไอน้ำที่มีการซ้อนทับกันไม่ได้ |
||
คําอธิบายสินค้า

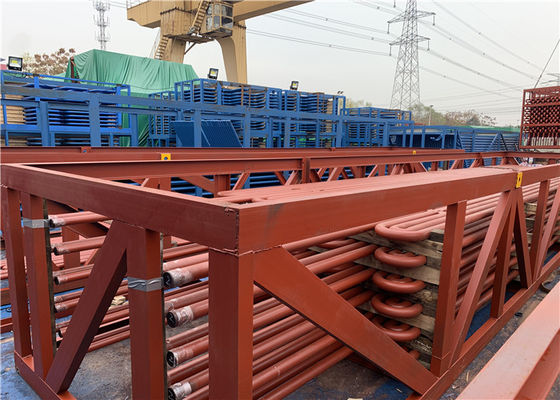

เครื่องประหยัดหม้อไอน้ำเหล็ก (SA210A1, SA210C, SA213T22) พร้อมความทนทานต่อการกัดกร่อนของ Inconel Overlay
บทนำ
ท่อครีบรูปตัว H เรียกอีกอย่างว่าท่อครีบรูปตัว H หรือที่เรียกว่าท่อครีบผีเสื้อคือการเชื่อมเหล็กสองชิ้นอย่างสมมาตรโดยมีส่วนโค้งตรงกลางเพื่อสร้างครีบ (ซี่โครงหรือผีเสื้อ) รูปทรงด้านหน้าคล้ายตัวอักษร "H" จึงเรียกว่าท่อครีบรูปตัว H
ครีบสองข้างของท่อครีบรูปตัว H เป็นรูปสี่เหลี่ยมผืนผ้าและสี่เหลี่ยมจัตุรัสโดยประมาณความยาวด้านข้างของท่อประมาณ 2 เท่าของท่อเรียบมันเป็นของพื้นผิวทำความร้อนที่ขยายออกท่อครีบชนิด H ใช้เทคโนโลยีการเชื่อมแบบต้านทานแฟลชอัตราการหลอมของรอยเชื่อมสูงและความต้านทานแรงดึงของรอยเชื่อมมีมากหลังจากการเชื่อม
นอกจากนี้ท่อครีบรูปตัว H ยังสามารถสร้างเป็นท่อครีบคู่ "H" คู่ซึ่งมีความแข็งแรงดีและสามารถใช้ในสถานการณ์ที่แถวท่อยาวขึ้นสามารถใช้เครื่องประหยัดแบบครีบแทนเครื่องประหยัดหลอดแบบเรียบได้สามารถเพิ่มพื้นที่ถ่ายเทความร้อนได้อย่างมีประสิทธิภาพเพิ่มส่วนการไหลของก๊าซไอเสียลดความเร็วควันและลดการสึกหรอ
ข้อมูลจำเพาะ
| คำอธิบาย | เครื่องประหยัดหม้อไอน้ำ |
| วัสดุ | โลหะผสมเหล็กคาร์บอน SA210C SA213T22 ฯลฯ |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO เป็นต้น |
| มิติ | การปรับแต่ง |
| น้ำหนัก |
Min: 10 ตัน Max.:1000 ตัน |
| กระบวนการถลุง: | EF + LF + VD |
| กระบวนการ | วัสดุ→แท่ง→รีดร้อน / รีดเย็น→การอบชุบด้วยความร้อน (Normalizing + tempering) →การตรวจสอบ→การกลึงหยาบ→ UT →การรักษาความร้อนครั้งที่ 2 →การกลึงขึ้นรูป→การตรวจสอบ |
| มาตรฐาน UT | ASTM A388 หรือ EN10228 เป็นต้น |
ข้อกำหนดทางเทคนิค
โครงสร้างวัสดุ
ประกอบด้วยท่อครีบเกลียวส่วนหัวของทางเข้าและทางออกโค้งงอเฟรมและอุปกรณ์เสริมอื่น ๆ
การจัดโครงสร้าง
ในแนว / การจัดเรียงเซ
ฟังก์ชัน
(1) เครื่องประหยัดพลังงานเป็นระบบผลิตไอน้ำเช่นเดียวกับหม้อไอน้ำเมื่อปล่อยก๊าซไอเสียออกจากกระบอกสูบของเครื่องยนต์ผ่านวาล์วไอเสียมันจะไปที่หม้อไอน้ำเพื่อสร้างไอน้ำโดยการให้ความร้อนกับน้ำ
(2) หลังจากก๊าซเหล่านั้นผ่านเครื่องประหยัดอุณหภูมิของก๊าซไอเสียที่เหลือจะถูกทำให้ร้อนในน้ำโดยนักเศรษฐศาสตร์ช่วยในการสร้างไอน้ำและเป็นการปรับปรุงประสิทธิภาพและประหยัดการใช้เชื้อเพลิง
(3) เครื่องประหยัดพลังงานใช้ความร้อนเหลือทิ้งจากไอเสียของหม้อไอน้ำซึ่งอาจสูญเสียไปกับบรรยากาศเพื่อ (ในกรณีส่วนใหญ่) อุ่นน้ำป้อนเข้าหม้อไอน้ำสิ่งนี้จะช่วยเพิ่มประสิทธิภาพหม้อไอน้ำและลดต้นทุนเชื้อเพลิง
ความหลากหลาย
ยูทิลิตี้ Boiler Economizer
| 1 | HDB ผลิตเครื่องประหยัดไฟฟ้าสำหรับหม้อไอน้ำเอนกประสงค์ซึ่งรวมถึงหม้อไอน้ำที่ใช้ถ่านหินไม้น้ำมันหรือเชื้อเพลิงแข็งอื่น ๆ เพื่อผลิตไฟฟ้าจากไอน้ำแรงดันสูงของหม้อไอน้ำ |
| 2 | นักเศรษฐศาสตร์เหล่านี้มักจะอยู่ที่ด้านหลังของหม้อไอน้ำและมุ่งเน้นไปที่ท่อที่ทำงานในแนวนอนน้ำป้อนหม้อไอน้ำไหลผ่านวงจรเศรษฐศาสตร์ในทิศทางตรงกันข้ามกับการไหลของก๊าซ (เรียกว่าการไหลย้อนกลับ) |
| 3 | โดยทั่วไปจะใช้ท่อเปลือยเพื่อลดการเปรอะเปื้อนของเถ้า แต่ OEM หม้อไอน้ำบางรายออกแบบเครื่องประหยัดด้วยท่อแบบครีบไม่ว่าจะเป็นแบบเกลียวหรือแบบครีบยาว |
| 4 | HDB สามารถผลิตชิ้นส่วนอีโคโนมีเซอร์ด้วยท่อแบบเปลือยครีบก้นหอยหรือท่อครีบยาวและหากคุณต้องการให้ออกแบบหน่วยของคุณใหม่ให้เป็นท่อชนิดอื่นHDB ยังสามารถสร้างส่วนหัวสำหรับเปลี่ยนสำหรับเครื่องประหยัดหม้อไอน้ำเอนกประสงค์ทั้งหมด |
แพ็คเกจ Boiler Economizer
| 1 | HDB มีความสามารถในการผลิตที่ไม่เหมือนใครซึ่งวิศวกรของ Optimus ใช้ประโยชน์อย่างเต็มที่ในการออกแบบเครื่องประหยัดพืชและกรดซัลฟิวริก |
| 2 | บ่อยครั้งสิ่งนี้ทำให้สามารถกำหนดค่าหน่วย Optimus เพื่อประสิทธิภาพการถ่ายเทความร้อนที่สูงขึ้นซึ่งส่งผลให้ความต้องการพื้นที่ผิวลดลงและส่งผลให้ผลิตภัณฑ์มีราคาต่ำกว่า |
| 3 | HDB ใช้ความสามารถในสถานที่ในการปรับและดัดท่อเครื่องจักรและสร้างส่วนหัวเจาะแผ่นท่อตัดและเตรียมวัสดุปลอกทั้งหมดและดำเนินการส่วนแรงดันและการเชื่อมท่อทั้งหมด |
| 4 | สิ่งนี้ช่วยให้ HDB สามารถควบคุมลำดับการผลิตและกำหนดเวลาการผลิตได้มากขึ้นซึ่งช่วยให้เราประสบความสำเร็จในการบันทึกประสิทธิภาพการจัดส่งตรงเวลา |
HRSG Economizer
| 1 | เครื่องประหยัดสำหรับโมดูล HRSG ในปัจจุบันได้รับการกำหนดค่าด้วย fintubes ที่แขวนในแนวตั้งHDB ได้ประดิษฐ์ขดลวดตัวประหยัดสำหรับ บริษัท HRSG OEM เกือบทั้งหมดและเข้าใจคุณสมบัติที่เป็นเอกลักษณ์ของแต่ละ บริษัท |
| 2 | ในหลาย ๆ กรณีสาธารณูปโภคต้องการอัพเกรดตัวประหยัดจากเหล็กกล้าคาร์บอนธรรมดาไปเป็นวัสดุโลหะผสมเพื่อช่วยต้านทานการกัดกร่อนแบบเร่งการไหล (FAC) ภายในส่วนหัวและส่วนโค้งของท่อ |
| 3 | HDB เป็นร้านค้าครบวงจรสำหรับการผลิตเครื่องประหยัดไฟฟ้าเนื่องจากเราเตรียมวัสดุทั้งหมดและดำเนินการส่วนแรงดันและการเชื่อมสิ่งที่แนบมาทั้งหมดตั้งแต่การปรับครีบท่อการสร้างส่วนหัวและการประกอบชุดขดลวด |
สามารถประดิษฐ์ตัวประหยัดหม้อไอน้ำต่างๆได้
- หม้อต้มเหล็กประหยัด (SA210A1, SA210C, SA213T22)
- เครื่องประหยัดหม้อไอน้ำรูปตัว H เหล็กกล้าคาร์บอน
- เครื่องประหยัดหม้อไอน้ำโลหะผสม
- Spiral Welded Economizer
- CFB Boiler Economizer
- เครื่องประหยัดหม้อไอน้ำของสถานีไฟฟ้า
- เครื่องนึ่งไอน้ำ
- Non-Steaming Economizer
- เครื่องประหยัดหลอดธรรมดา
- Finned Tube Economizer
- Spiral Finned Tube Economizer
- Serpentine Tube Economizer
- ASME Standard Boiler Economizer
- EN Standard Boiler Economizer
- ISO Boiler Economizer
* หมายเหตุ: HD BOILER สามารถผลิตเครื่องประหยัดพลังงานชนิดพิเศษได้ตามความต้องการของลูกค้า
ทดสอบ
| 1 | เครื่องดัดแบบ 'U' รุ่นล่าสุดใช้สำหรับการดัดท่อเย็นอย่างแม่นยำ |
| 2 | การดัดทำได้สำหรับเครื่องแลกเปลี่ยนความร้อนคอนเดนเซอร์เครื่องประหยัดไฟฟ้าท่อหม้อไอน้ำใน Stainless Steel Seamless และรอย |
| 3 | หลังจากนั้นท่อดัด 'U' จะผ่านการทดสอบด้วยพลังน้ำและคลายความเครียดหากถูกร้องขอ |
| 4 | นอกจากนี้ยังมีการเตรียมชิ้นงานจำลองสำหรับการลดความหนาของส่วนโค้ง |
| 5 | การทดสอบการซึมผ่านของสีย้อมในส่วนโค้งงอเสร็จสิ้นแล้วเพื่อตรวจหารอยแตกตำหนิหรือข้อบกพร่องประเภทใด ๆ |
| 6 | มีการบรรจุพิเศษเพื่อป้องกันความเสียหายระหว่างการขนส่ง |
จุดเด่นของผลิตภัณฑ์
เครื่องประหยัดหม้อไอน้ำเหล็ก (SA210A1, SA210C, SA213T22) พร้อมความทนทานต่อการกัดกร่อนของ Inconel Overlay บทนำ ท่อครีบรูปตัว H เรียกอีกอย่างว่าท่อครีบรูปตัว H หรือที่เรียกว่าท่อครีบผีเสื้อคือการเชื่อมเหล็กสองชิ้นอย่างสมมาตรโดยมีส่วนโค้งตรงกลางเพื่อสร้างครีบ (ซี่โครงหรือผีเสื้อ) รูปทรงด้านหน้าคล้ายตัว...
