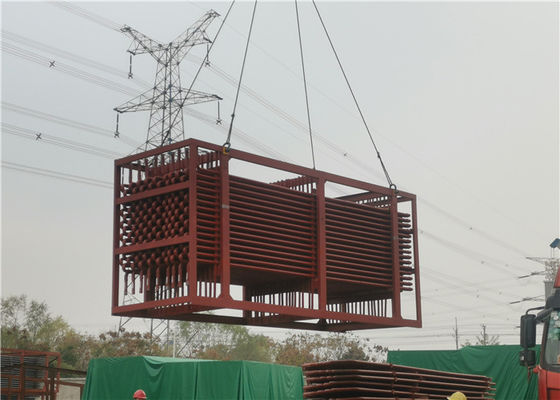

หม้อไอน้ำประหยัดพลังงานมาตรฐาน ASME Superheater และ Reheater Coils

หม้อไอน้ำประหยัดพลังงานมาตรฐาน ASME Superheater และ Reheater Coils

Superheater & Reheater ส่วนประกอบที่กำหนดเองสำหรับหม้อไอน้ำ

ตัวแลกเปลี่ยนความร้อนแบบท่อรูปตัวยูมีพื้นที่แลกเปลี่ยนความร้อนที่ใหญ่ที่สุดมีโครงสร้างที่เรียบง่ายความกะทัดรัดประสิทธิภาพการปิดผนึกสูงการบำรุงรักษาและการทำความสะอาดที่สะดวกการใช้โลหะขั้นต่ำภายใต้อุณหภูมิสูงและความดันสูงและต้นทุนต่ำสุดตัวแลกเปลี่ยนความร้อนแบบท่อรูปตัวยูมีแผ่นท่อเพียงแผ่นเดียวประสิทธิภาพการชดเชยความร้อนที่ดีและความสามารถในการรับแรงกดที่แข็งแกร่งเหมาะสำหรับการทำงานภายใต้อุณหภูมิสูงและสภาวะความดันสูง

Superheater เป็นส่วนหนึ่งของหม้อไอน้ำที่ให้ความร้อนกับไอน้ำจากอุณหภูมิอิ่มตัวไปจนถึงอุณหภูมิที่ร้อนเกินไปเรียกอีกอย่างว่าซูเปอร์ฮีตเตอร์ไอน้ำซูเปอร์ฮีตเตอร์สามารถแบ่งออกเป็นชนิดหมุนเวียนชนิดเรเดียลและกึ่งเรเดียลตามโหมดการถ่ายเทความร้อนตามลักษณะของโครงสร้างสามารถแบ่งออกเป็นประเภทท่อคดเคี้ยวประเภทหน้าจอผนัง ชนิดและชนิดของผนังประกอบด้วยท่อคู่ขนานและท่อร่วมทางเข้าและทางออก

หม้อไอน้ำอุตสาหกรรมส่วนใหญ่ไม่มี superheaters เนื่องจากกระบวนการทางอุตสาหกรรมและสิ่งอำนวยความสะดวกในการดำรงชีวิตจำนวนมากต้องการไอน้ำอิ่มตัวเท่านั้นในสถานีไฟฟ้าตู้รถไฟและหม้อไอน้ำทางทะเลมักจะติดตั้งซูเปอร์ฮีตเตอร์เพื่อปรับปรุงประสิทธิภาพเชิงความร้อนหมุนเวียนของโรงไฟฟ้าพลังไอน้ำทั้งหมด


ฟังก์ชันและคุณสมบัติของผลิตภัณฑ์

HDB ฮีตเตอร์ไอน้ำที่มีประสิทธิภาพความร้อนสูงสำหรับหม้อไอน้ำที่ใช้ถ่านหิน
สเปค:
ซูเปอร์ฮีตเตอร์เป็นชิ้นส่วนหม้อไอน้ำที่สำคัญที่สุดชิ้นหนึ่งที่ช่วยเพิ่มประสิทธิภาพในการระบายความร้อนหม้อไอน้ำอุณหภูมิสูง Radiant Super Heater มักจะใช้กับหม้อไอน้ำของโรงไฟฟ้าแรงดันสูง
ในหม้อไอน้ำบทบาทของเครื่องทำความร้อนแบบซุปเปอร์คือการให้ความร้อนกับไอน้ำอิ่มตัวที่อุณหภูมิหนึ่งของไอน้ำร้อนยวดยิ่งเพื่อเพิ่มประสิทธิภาพของโรงไฟฟ้าRepeater ช่วยเพิ่มประสิทธิภาพวงจรโรงไฟฟ้าพลังความร้อน
Steam Super heater Coils: ขดลวด Super heater ใช้ในหม้อไอน้ำเพื่อสร้างไอน้ำอิ่มตัวขดลวดซูเปอร์ฮีตเตอร์ใช้เป็นพิเศษในโรงไฟฟ้าหม้อไอน้ำเราผลิตขดลวดซูเปอร์ฮีตเตอร์ในเหล็กอัลลอยเกรดต่างๆและในท่อเหล็กที่มีคราบน้อยโดยมีหรือไม่มีส่วนรองรับและส่วนหัวตามรูปวาดของลูกค้า

การเปลี่ยนแปลงสภาพการทำงานของหม้อไอน้ำเช่นระดับโหลดการเปลี่ยนเชื้อเพลิงการเปลี่ยนสภาพการเผาไหม้ ฯลฯ ล้วนมีผลกระทบต่ออุณหภูมิของไอน้ำของท่อระบายความร้อนสูงดังนั้นในหม้อไอน้ำของสถานีไฟฟ้าจึงมีวิธีการปรับอุณหภูมิไอน้ำของหม้อไอน้ำเพื่อให้มีความเสถียรที่ ค่าที่ระบุวิธีการที่ใช้ทั่วไป ได้แก่ :
(1) ด้วยเครื่องฉีดน้ำหรือตัวลดอุณหภูมิพื้นผิวปรับอุณหภูมิไอน้ำโดยตรง
(2) ด้วยเตาแกว่งเพื่อเปลี่ยนอุณหภูมิของควันเต้าเสียบของเตาเผา
(3) ด้วยการปรับการหมุนเวียนควันการดูดซับความร้อนซูเปอร์ฮีตเตอร์เมื่อโหลดหม้อไอน้ำเพิ่มขึ้นค่าอุณหภูมิที่เพิ่มขึ้นของไอน้ำเข้าและทางออกของฮีตเตอร์ไหลจะเพิ่มขึ้นในขณะที่ค่าอุณหภูมิที่เพิ่มขึ้นของซูเปอร์ฮีตเตอร์แบบกระจายจะลดลง

หากซูเปอร์ฮีตเตอร์แบบพาความร้อนซูเปอร์ฮีตเตอร์แบบกระจายและซูเปอร์ฮีตเตอร์กึ่งรังสีถูกรวมเข้าด้วยกันและกำหนดค่าอย่างเหมาะสมอุณหภูมิของไอน้ำที่ทางออกอาจเปลี่ยนแปลงน้อยลงเมื่อภาระและเงื่อนไขการเผาไหม้เปลี่ยนไปการดูดซับความร้อนและอัตราการไหลของไอน้ำของท่อคู่ขนานในสแต็กซูเปอร์ฮีตเตอร์จะเป็น แตกต่างกันในการทำงานเพื่อหลีกเลี่ยงอุณหภูมิที่สูงเกินไปในแต่ละท่อซูเปอร์ฮีตเตอร์จะถูกแบ่งออกเป็นกลุ่มท่อหลายกลุ่มในหม้อไอน้ำขนาดใหญ่ไอน้ำของแต่ละกลุ่มท่อจะถูกผสมกับกล่องเก็บของนอกเตาเผาและท่อนำไอน้ำถูกใช้เพื่อทำการขนย้ายแต่ละกลุ่มท่อเพื่อหลีกเลี่ยงความแตกต่างของอุณหภูมิที่มากเกินไประหว่างแต่ละท่อ


รายละเอียด



โครงสร้างการออกแบบ
1. ให้ความร้อนด้วยไอน้ำอิ่มตัวอุณหภูมิสูงถึง 900 องศาเซลเซียส

2. ประสิทธิภาพสูง> 90%

3. เครื่องทำความร้อนความเร็วสูง

4. ออกแบบด้วยสแตนเลส

5. อายุการใช้งานออกแบบยาวนาน 15 ปี



ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น


HD Boiler นำเสนอสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับเดียวกัน


1. พื้นที่ก่อสร้าง 200,000 ตร.ม.

2. วิศวกร 150 คน

3. 150 ช่างเชื่อมที่มีรหัส

4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)

5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ

6. ระบบคุณภาพ ISO 9001: 2008

7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า

8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
