| ขั้นต่ำ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | 35 วัน |
| วิธีการจ่ายเงิน: | L / C, T / T, Wester N Union, |
| ความสามารถในการจัดหา: | 1,000 ตัน / เดือน |
ชิ้นส่วนอะไหล่หม้อไอน้ำอุณหภูมิสูงทนต่อการกัดกร่อนสำหรับหม้อไอน้ำอุตสาหกรรม

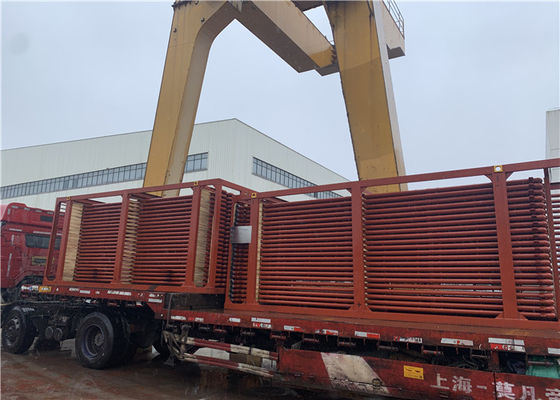

Superheater & Reheater ส่วนประกอบที่กำหนดเองสำหรับหม้อไอน้ำ
ซูเปอร์ฮีตเตอร์เป็นส่วนประกอบที่ให้ความร้อนกับไอน้ำอิ่มตัวในหม้อไอน้ำอุตสาหกรรมเปลี่ยนเป็นไอน้ำร้อนยวดยิ่งซูเปอร์ฮีตเตอร์ของเรารับประกันว่าอุณหภูมิของไอน้ำร้อนยวดยิ่งจะผันผวนอยู่ในช่วงที่อนุญาต (โดยปกติจะแตกต่างกันไปตั้งแต่ 540 ° C ถึง 500 ° C) เมื่อหม้อไอน้ำมีการโหลดมากเกินไป
ซูเปอร์ฮีตเตอร์
| ในหม้อไอน้ำที่วิกฤตต่ำ SH อยู่ระหว่างส่วนหัวของไอน้ำหลักและถังอบไอน้ำและประกอบด้วย |
| •ท่ออิ่มตัวที่ขนส่งไอน้ำจากถังซักไปยังหัวต่อ SH inlet (เมื่อท่อ SH ไม่ได้เชื่อมต่อโดยตรงกับถังซัก) |
| •ธนาคาร Superheater ที่มีส่วนหัวทางเข้าและทางออกตามลำดับ |
| •สถานี Attemperator สำหรับ STC |
| •หัวต่อไอน้ำหลักพร้อมอุปกรณ์ทั้งหมดและปิดท้ายด้วยวาล์วหยุดไอน้ำหลัก (MSSV) |
| ไอน้ำจากถังอบไอน้ำจะไหลไปยังส่วนหัวของไอน้ำหลักและไม่ควรมีวาล์วระหว่างทั้งสองเพื่อให้แน่ใจว่ามีการไหลในท่อ SH ภายใต้ทุกสภาวะเพื่อป้องกันความร้อนสูงเกินไปและความล้มเหลว |
เครื่องทำความร้อน
การอุ่นไอน้ำเกี่ยวข้องกับการดึงไอน้ำที่ขยายตัวออกบางส่วน (ที่ส่วนท้ายของกระบอกสูบแรงดันสูงของกังหัน) นำกลับไปที่หม้อไอน้ำในท่อความร้อนเย็นการให้ความร้อนที่อุณหภูมิเดียวกันหรือสูงกว่ากับไอน้ำร้อนยวดยิ่งและกลับสู่ กังหันในท่ออุ่นร้อนในแง่ของฮาร์ดแวร์ระบบ RH ประกอบด้วย
| •ท่อความร้อนเย็นจากกังหันไปยังหม้อไอน้ำ |
| •วาล์วนิรภัยบนท่ออุ่นความเย็น |
| •ระบบควบคุมการพ่นน้ำฉุกเฉินบนท่อความร้อนเย็นหรือท่อที่เชื่อมต่อกัน |
| •เครื่องทำความร้อนธนาคารพร้อมหัวทางเข้าและทางออก |
| •ท่ออุ่นร้อนจากหม้อต้มถึงกังหัน |
การก่อสร้าง
จุ่มท่องูในภาชนะบรรจุของเหลวเมื่อด้านในของงูเป็นของเหลวในการเติมท่อทั้งหมดอย่างต่อเนื่องควรป้อนของเหลวจากปลายด้านล่างของท่อไปยังปลายด้านบนของท่อเมื่อมีไอน้ำ นำเข้าไปในท่องูเพื่อหลีกเลี่ยงค้อนน้ำและการอุดตันเนื่องจากการสะสมของของเหลวเย็นในท่อไอน้ำควรเข้าจากด้านบนและคอนเดนเสทจะถูกระบายออกจากด้านล่าง
โครงสร้างของขดลวดแลกเปลี่ยนความร้อนที่จมอยู่ใต้น้ำสามารถแบ่งออกเป็นสองประเภท: ไม่สามารถเข้าถึงได้และถอดออกได้ในการเลือกควรขึ้นอยู่กับความสะอาดของตัวกลางและการกัดกร่อนความสูงของบรรจุภัณฑ์และวัสดุที่ใช้การเลือกวัสดุปะเก็นสามารถพิจารณาได้จาก การใช้ความดันอุณหภูมิและลักษณะของตัวกลางในอุปกรณ์
ฟังก์ชัน
เครื่องแลกเปลี่ยนความร้อนแบบขดลวดที่จมอยู่ใต้น้ำมักใช้สำหรับการระบายความร้อนการควบแน่นหรือความร้อนการระบายความร้อนและการระเหยของตัวกลางนอกท่อ
ข้อดีของมันคือโครงสร้างที่เรียบง่ายต้นทุนต่ำและการใช้งานและการจัดการที่สะดวกนอกจากนี้ยังสามารถทนต่อแรงดันสูงในขดลวดนอกจากนี้มักใช้เป็นส่วนประกอบการถ่ายเทความร้อนในเครื่องปฏิกรณ์ที่มีพื้นที่ถ่ายเทความร้อนขนาดเล็ก
ข้อเสีย: โดยปกติแล้วความเร็วปานกลางในภาชนะบรรจุจะต่ำมากดังนั้นค่าสัมประสิทธิ์การถ่ายเทความร้อนภายนอกท่อจึงมีขนาดเล็กนอกจากนี้ระดับการล้นของสถานที่ทั้งหมดในภาชนะจะใกล้เคียงกันโดยประมาณดังนั้นความแตกต่างของอุณหภูมิเฉลี่ยจึงไม่มาก ดังนั้นผลการถ่ายเทความร้อนจึงไม่ดีอุปกรณ์มีขนาดใหญ่ไม่เหมาะสำหรับใช้เป็นตัวแลกเปลี่ยนความร้อนที่มีพื้นที่แลกเปลี่ยนความร้อนขนาดใหญ่
วัสดุ
วัสดุของฮีตเตอร์และฮีตเตอร์คือท่อเหล็กท่อทองแดงโลหะนอกกลุ่มเหล็กอื่น ๆ ท่อพิธีการท่อกราไฟท์และอื่น ๆ
ข้อดีของ Superheater และ Reheater
1. เครื่องประหยัดคือการให้ความร้อนแก่น้ำป้อนหม้อไอน้ำ (น้ำอ่อน) เพื่อเพิ่มอุณหภูมิของน้ำป้อนแทนที่จะให้ความร้อนแก่น้ำในหม้อไอน้ำการดูดซับความร้อนทิ้งของก๊าซหุงต้มเพื่อให้ความร้อนแก่หม้อไอน้ำลดการสูญเสียความร้อนปรับปรุงประสิทธิภาพของ หม้อไอน้ำและการประหยัดถ่านหินตาม
2. เครื่องประหยัดจะต้องติดตั้งวาล์วนิรภัยและมาตรวัดอุณหภูมิแยกกันในกรณีที่เกิดอุบัติเหตุการขาดแคลนน้ำของหม้อไอน้ำให้เปิดทางเดินบายพาสของเครื่องประหยัดน้ำทันทีและจะต้องปิดทางเข้าและทางออกของเครื่องประหยัดน้ำ
3. น้ำป้อนถูกให้ความร้อนในเครื่องประหยัดพลังงานก่อนเข้าสู่พื้นผิวการทำความร้อนแบบระเหยเพื่อลดการดูดซึมความร้อนของน้ำในพื้นผิวการทำความร้อนแบบระเหยซึ่งเทียบเท่ากับการแทนที่ส่วนหนึ่งของพื้นผิวการทำความร้อนแบบระเหยด้วยเครื่องประหยัด
4. พื้นผิวทำความร้อนของเครื่องประหยัดพลังงานมีราคาถูกกว่าพื้นผิวทำความร้อนแบบระเหยมาก
ส่งข้อมูลทางเทคนิคที่จำเป็นให้เราเช่นความจุไอน้ำการเตรียมอุณหภูมิที่ต้องการเป็นต้นเราจะออกแบบตามนั้น
HD Boiler นำเสนอสิ่งอำนวยความสะดวกที่ดีที่สุดในระดับเดียวกัน
เป็นเวลากว่า 30 ปีที่ Hua Dong Boiler ได้สร้างสรรค์นวัตกรรมและปรับปรุงหม้อต้มซุปเปอร์ฮีตเตอร์และเครื่องทำความร้อนของเราอย่างต่อเนื่องการปรับปรุงการดัดการเชื่อมและการออกแบบทำให้มั่นใจได้ว่าผลิตภัณฑ์ของเราเป็นไปตามมาตรฐาน Euorpean และ American ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้
|
|
