Superheater หม้อไอน้ำอุณหภูมิต่ำเหล็กกล้าคาร์บอนในมาตรฐาน ASME / GB

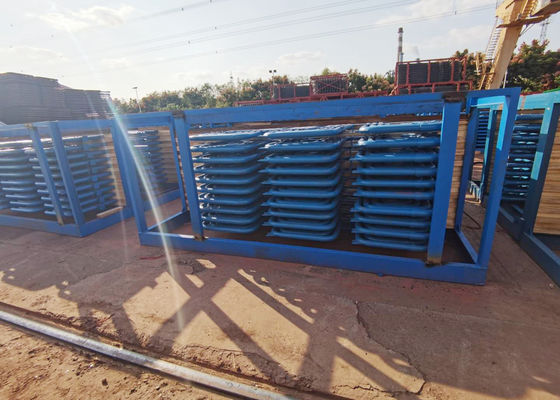

เหล็กกล้าคาร์บอนอุณหภูมิต่ำ Superheater และ Reheater Tube Coils สำหรับแลกเปลี่ยนความร้อนและภาชนะของระบบหม้อไอน้ำ

ลักษณะการทำงานของซูเปอร์ฮีตเตอร์และเครื่องทำความร้อน:

เพื่อปรับปรุงประสิทธิภาพเชิงความร้อนความดันของไอน้ำร้อนยวดยิ่งได้เพิ่มขึ้นจากความดันสูงยิ่งยวดเป็นความดันที่วิกฤตและวิกฤตยิ่งยวดแต่ถูก จำกัด ด้วยประสิทธิภาพของโลหะอุณหภูมิไอน้ำของ superheaters และ warmates จะอยู่ในระดับ 540-555 องศา

เนื่องจากสิ่งที่ไหลผ่านท่อของ superheaters และเครื่องทำความร้อนเป็นไอน้ำที่มีอุณหภูมิสูงค่าสัมประสิทธิ์การถ่ายเทความร้อนแบบหมุนเวียนของผนังท่อไปยังไอน้ำจึงค่อนข้างน้อยและประสิทธิภาพการถ่ายเทความร้อนไม่ดีความสามารถในการทำความเย็นของไอน้ำถึงผนังท่อจึงต่ำในขณะเดียวกันเพื่อให้แน่ใจว่าอุณหภูมิที่แตกต่างกันอย่างเหมาะสมของการถ่ายเทความร้อนมักจะวางซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนไว้ในบริเวณที่มีอุณหภูมิควันสูงและอุณหภูมิในการทำงานของผนังท่อค่อนข้างสูงดังนั้นสภาพแวดล้อมการทำงานของซุปเปอร์ฮีตเตอร์และเครื่องทำความร้อนจึงค่อนข้างแย่โดยเฉพาะอย่างยิ่งเครื่องทำความร้อนสำหรับความดันไอน้ำอุ่นอยู่ในระดับต่ำและความสามารถในการทำความเย็นท่อจะแย่ลงดังนั้นวิธีทำให้แน่ใจว่าท่อโลหะสามารถทำงานได้อย่างปลอดภัยในระยะยาวจึงเป็นประเด็นสำคัญในการออกแบบและการใช้งานซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนแผนภาพ 4-1 แสดงขีด จำกัด สูงสุดของอุณหภูมิที่อนุญาตสำหรับโลหะทั่วไปที่ใช้ในหม้อไอน้ำเพื่อหลีกเลี่ยงการใช้เหล็กอัลลอยด์ในระดับที่สูงขึ้นในการออกแบบซูเปอร์ฮีตเตอร์และฮีทเตอร์ฮีตเตอร์โลหะท่อที่ใช้แล้วจะใกล้เคียงกับขีด จำกัด ของอุณหภูมิเมื่อทำงานคราวนี้ถ้ามีอุณหภูมิสูงขึ้น 10-20 องศาซึ่งจะช่วยลดความเครียดได้มากดังนั้นควรให้ความสนใจสำหรับการออกแบบและการใช้งานซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนในประเด็นต่างๆด้านล่าง:

1. เพื่อให้แน่ใจว่าอุณหภูมิของไอน้ำคงที่เมื่อทำงานการเปลี่ยนแปลงของอุณหภูมิไอน้ำควรจะไม่เกิน + 5- -10 องศา

2. ต้องการวิธีการที่เชื่อถือได้ในการปรับอุณหภูมิสำหรับซูเปอร์ฮีตเตอร์และเครื่องให้ความร้อนเมื่อเงื่อนไขการทำงานเปลี่ยนแปลงไปบางส่วนจะขยายออกไปเพื่อรักษาอุณหภูมิไอน้ำที่ได้รับการจัดอันดับ

3. เพื่อลดการเบี่ยงเบนความร้อนระหว่างท่อคู่ขนาน

ไอน้ำเข้าของเครื่องทำความร้อนเป็นไอน้ำที่ออกจากกระบอกสูบแรงดันสูงของกังหันไอน้ำความดันของมันอยู่ที่ประมาณ 20% ของไอน้ำหลักซึ่งมีอุณหภูมิสูงกว่าอุณหภูมิย่อยเล็กน้อยและทำให้การใช้ไอน้ำและความร้อนเพิ่มขึ้นตัวอย่างเช่นความต้านทานของระบบอุ่นเพิ่มขึ้น 1 กก. / ซม. 2 การใช้ไอน้ำของกังหันไอน้ำเพิ่มขึ้น 0.3%เพื่อลดความต้านทานการไหลของไอน้ำในเครื่องทำความร้อนและปรับปรุงประสิทธิภาพของระบบระบายความร้อนเครื่องทำความร้อนมักใช้อัตราการไหลของมวลน้อย แต่ในขณะเดียวกันก็ทำให้สภาพการทำความเย็นของผนังท่อของเครื่องทำความร้อนแย่ลงดังนั้นการออกแบบระบบให้ความร้อนจึงจำเป็นต้องลดความต้านทานการไหลได้ง่าย

ความดันไอน้ำอุ่นอยู่ในระดับต่ำและอุณหภูมิสูงและปริมาตรเฉพาะที่ใหญ่อัตราการไหลของมวลมีขนาดเล็กกว่าเมื่อเทียบกับไอน้ำร้อนยวดยิ่งในขณะที่อัตราการไหลของปริมาตรนั้นใหญ่กว่าไอน้ำร้อนยวดยิ่งมาก (ประมาณ 4-5 เท่า)ดังนั้นเพื่อไม่ให้แน่ใจว่าอัตราการไหลของไอน้ำเร็วเกินไปและความต้านทานการไหลมีขนาดใหญ่เกินไปจำเป็นต้องเพิ่มพื้นที่หน้าตัดของทางไหลสำหรับไอน้ำดังนั้นในหม้อไอน้ำอุ่นตรงกลางพื้นที่ทางไหลของเครื่องทำความร้อนจะใหญ่กว่าเครื่องทำความร้อนแบบซุปเปอร์ฮีตเตอร์เสมอสำหรับเครื่องทำความร้อนแบบหมุนเวียนโดยปกติโครงสร้างของพวกมันจะใช้ท่อที่มีเส้นผ่านศูนย์กลางใหญ่กว่าและท่อเซอร์เพนไทน์มัดด้วยท่อมากกว่าขนานกัน

สำหรับความดันไอน้ำอุ่นอยู่ในระดับต่ำความร้อนระดับกาแฟมีความไวต่อการเบี่ยงเบนความร้อนกล่าวอีกนัยหนึ่งในเงื่อนไขการเบี่ยงเบนความร้อนเดียวกันความแตกต่างของอุณหภูมิทางออกของไอน้ำอุ่นจะใหญ่กว่าไอน้ำร้อนยวดยิ่ง

อุณหภูมิไอน้ำออกของไอน้ำอุ่นขึ้นอยู่กับอุณหภูมิของไอน้ำเข้าสำหรับเครื่องกำเนิดไฟฟ้าหน่วยภายใต้สภาวะการทำงานของแรงดันคงที่อุณหภูมิไอเสียของกระบอกสูบแรงดันสูงของกังหันไอน้ำจะลดลงเมื่อโหลดลดลงในขณะนี้เนื่องจากอุณหภูมิไอน้ำเข้าของเครื่องทำความร้อนต่ำจึงทำให้อุณหภูมิของไอน้ำที่ทางออกลดลงตามลำดับสำหรับเครื่องทำความร้อนแบบหมุนเวียนลักษณะของอุณหภูมิไอน้ำแบบหมุนเวียนมีความสำคัญมากกว่าและบรรณาการของการปรับอุณหภูมิของไอน้ำนั้นใหญ่กว่าเครื่องทำความร้อนยิ่งยวด

เมื่อหม้อไอน้ำเริ่มทำงานหรือเตาเผาหยุดทำงานหรือประตูนิรภัยเปิดอยู่จะไม่มีไอน้ำไหลหรือมีการไหลเพียงเล็กน้อยในเครื่องทำความร้อนซึ่งอาจทำให้เครื่องทำความร้อนไหม้ได้ดังนั้นจึงจำเป็นต้องติดตั้งระบบบายพาสความดันสูงและต่ำระหว่างเครื่องทำความร้อนและเครื่องทำความร้อนเหนือกว่าจากนั้นเมื่อหม้อไอน้ำเปิดหรือปิดหรือกังหันไอน้ำลดภาระเครื่องทำความร้อนจะสามารถรับไอน้ำเย็นจากอุปกรณ์บายพาสได้เพียงพอ
