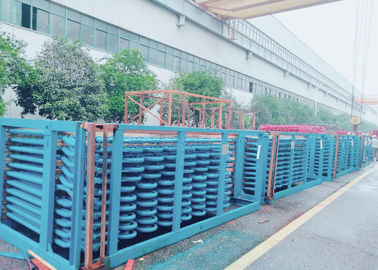

ASME Standard Carbon Steel Boiler Superheater Tube Coil สำหรับหม้อไอน้ำ

ท่อเหล็กคาร์บอนซูเปอร์ฮีตเตอร์สำหรับแลกเปลี่ยนความร้อนของระบบหม้อไอน้ำในสถานีไฟฟ้า

รายละเอียด

สำหรับหม้อไอน้ำในสถานีไฟฟ้าขนาดใหญ่ซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนเป็นชิ้นส่วนที่จำเป็นในการขยายขนาดใหญ่พวกเขาได้เพิ่มความปลอดภัยและความประหยัดของหม้อไอน้ำSuperheaters คือพื้นผิวทำความร้อนที่ให้ความร้อนกับไอน้ำหลักจากอุณหภูมิที่ถูกย่อยไปจนถึงอุณหภูมิที่ร้อนจัดและเครื่องให้ความร้อนเป็นพื้นผิวทำความร้อนที่ระบายความร้อนออกจากกระบอกสูบแรงดันสูงของกังหันไอน้ำไปจนถึงอุณหภูมิหนึ่งเมื่อทำงานในสภาวะเช่นหม้อต้มโหลด ประเภทของถ่านหินเปลี่ยนไปก็คือการปรับเพื่อให้แน่ใจว่าอุณหภูมิของเต้าเสียบที่ระดับพิกัด -10- + 5 องศา

สำหรับหม้อไอน้ำขนาดใหญ่ในสถานีไฟฟ้าซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนมีสัดส่วนใหญ่ในพื้นผิวทำความร้อนทั้งหมดจะต้องจัดให้อยู่ในบริเวณที่มีควันที่มีอุณหภูมิสูงกว่าเพื่อปรับปรุงประสิทธิภาพของการไหลเวียนของความร้อนในสถานีไฟฟ้าจำเป็นต้องปรับปรุงพารามิเตอร์ดั้งเดิมของไอน้ำทีละน้อยการเพิ่มความดันไอน้ำจำเป็นต้องมีการเพิ่มขึ้นของอุณหภูมิที่สอดคล้องกันสำหรับไอน้ำร้อนยวดยิ่งหรือความชื้นของไอเสียระยะใหญ่ของกังหันไอน้ำจะเป็น สูงเกินไปซึ่งจะส่งผลต่อความปลอดภัยดังนั้นไอน้ำที่ไหลผ่านซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนจึงเป็นไอน้ำที่มีอุณหภูมิสูงประสิทธิภาพการถ่ายเทความร้อนจึงค่อนข้างแย่ซึ่งเป็นตัวกำหนดว่าอุณหภูมิผนังท่อของซูเปอร์ฮีตเตอร์และฮีตเตอร์สูง

ลักษณะการทำงานของซูเปอร์ฮีตเตอร์และเครื่องทำความร้อน:

เพื่อปรับปรุงประสิทธิภาพเชิงความร้อนความดันของไอน้ำร้อนยวดยิ่งได้เพิ่มขึ้นจากความดันสูงยิ่งยวดเป็นความดันที่วิกฤตและวิกฤตยิ่งยวดแต่ถูก จำกัด ด้วยประสิทธิภาพของโลหะอุณหภูมิไอน้ำของ superheaters และ warmates จะอยู่ในระดับ 540-555 องศา

เนื่องจากสิ่งที่ไหลผ่านท่อของ superheaters และเครื่องทำความร้อนเป็นไอน้ำที่มีอุณหภูมิสูงค่าสัมประสิทธิ์การถ่ายเทความร้อนแบบหมุนเวียนของผนังท่อไปยังไอน้ำจึงค่อนข้างน้อยและประสิทธิภาพการถ่ายเทความร้อนไม่ดีความสามารถในการทำความเย็นของไอน้ำถึงผนังท่อจึงต่ำในขณะเดียวกันเพื่อให้แน่ใจว่าอุณหภูมิที่แตกต่างกันอย่างเหมาะสมของการถ่ายเทความร้อนมักจะวางซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนไว้ในบริเวณที่มีอุณหภูมิควันสูงและอุณหภูมิในการทำงานของผนังท่อค่อนข้างสูงดังนั้นสภาพแวดล้อมการทำงานของซุปเปอร์ฮีตเตอร์และเครื่องทำความร้อนจึงค่อนข้างแย่โดยเฉพาะอย่างยิ่งเครื่องทำความร้อนสำหรับความดันไอน้ำอุ่นอยู่ในระดับต่ำและความสามารถในการทำความเย็นท่อจะแย่ลงดังนั้นวิธีทำให้แน่ใจว่าท่อโลหะสามารถทำงานได้อย่างปลอดภัยในระยะยาวจึงเป็นประเด็นสำคัญในการออกแบบและการใช้งานซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนแผนภาพ 4-1 แสดงขีด จำกัด สูงสุดของอุณหภูมิที่อนุญาตสำหรับโลหะทั่วไปที่ใช้ในหม้อไอน้ำเพื่อหลีกเลี่ยงการใช้เหล็กอัลลอยด์ในระดับที่สูงขึ้นในการออกแบบซูเปอร์ฮีตเตอร์และฮีทเตอร์ฮีตเตอร์โลหะท่อที่ใช้แล้วจะใกล้เคียงกับขีด จำกัด ของอุณหภูมิเมื่อทำงานคราวนี้ถ้ามีอุณหภูมิสูงขึ้น 10-20 องศาซึ่งจะช่วยลดความเครียดได้มากดังนั้นควรให้ความสนใจสำหรับการออกแบบและการใช้งานซูเปอร์ฮีตเตอร์และเครื่องทำความร้อนในประเด็นต่างๆด้านล่าง:

1. เพื่อให้แน่ใจว่าอุณหภูมิของไอน้ำคงที่เมื่อทำงานการเปลี่ยนแปลงของอุณหภูมิไอน้ำควรจะไม่เกิน + 5- -10 องศา

2. ต้องการวิธีการที่เชื่อถือได้ในการปรับอุณหภูมิสำหรับซูเปอร์ฮีตเตอร์และเครื่องให้ความร้อนเมื่อเงื่อนไขการทำงานเปลี่ยนแปลงไปบางส่วนจะขยายออกไปเพื่อรักษาอุณหภูมิไอน้ำที่ได้รับการจัดอันดับ

3. เพื่อลดการเบี่ยงเบนความร้อนระหว่างท่อคู่ขนาน
