| ขั้นต่ำ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | บรรจุสมุทร |
| ระยะเวลาการจัดส่ง: | 50 ~ 100 วัน |
| วิธีการจ่ายเงิน: | L / C, T / T, Wester N Union |
| ความสามารถในการจัดหา: | 1,500 ตัน / เดือน |

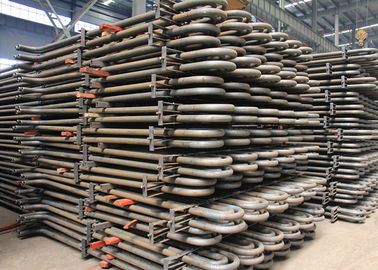

ฉนวนกันความร้อนSuperheater และ Reheater Coils ป้องกันการกัดกร่อนมาตรฐาน ASME
คำอธิบาย
Reheaters และ superheaters คือชุดท่อที่อยู่ในหม้อไอน้ำไอน้ำจากผนังน้ำจะผ่านไปยัง superheaters ซึ่งได้รับความร้อนสูงกว่าอุณหภูมิอิ่มตัวจนกว่าจะได้อุณหภูมิในการทำงานสูงสุดที่ต้องการจากนั้นไอน้ำร้อนยวดยิ่งจะไหลผ่านท่อไอน้ำหลักไปยังกังหันแรงดันสูงไอน้ำเสียจากกังหันแรงดันสูงถูกนำไปยังหม้อไอน้ำเพื่อให้ความร้อนและจากที่นั่นไปยังกังหันแรงดันกลางและแรงดันต่ำอุณหภูมิในการให้ความร้อนสูงช่วยเพิ่มผลผลิตและประสิทธิภาพของโรงไฟฟ้า
ฟังก์ชัน
โดยทั่วไปแล้วเครื่องทำความร้อนเป็นฮีตเตอร์ที่ให้ความร้อนสูงกว่าไอน้ำที่ออกจากขั้นตอนแรงดันสูงของกังหันจากนั้นไอน้ำอุ่นจะถูกส่งไปยังขั้นตอนความดันต่ำของกังหันด้วยการอุ่นไอน้ำระหว่างกังหันแรงดันสูงและแรงดันต่ำจะสามารถเพิ่มประสิทธิภาพไฟฟ้าของวงจรโรงไฟฟ้าได้เกิน 40% วงจรการอุ่นจะใช้ในหม้อไอน้ำขนาดใหญ่เนื่องจากเป็นไปได้ทางเศรษฐกิจในโรงไฟฟ้าขนาดใหญ่เท่านั้น
ซูเปอร์ฮีตเตอร์
| ในหม้อไอน้ำที่วิกฤตต่ำ SH อยู่ระหว่างส่วนหัวของไอน้ำหลักและถังอบไอน้ำและประกอบด้วย |
| •ท่ออิ่มตัวที่ขนส่งไอน้ำจากถังซักไปยังหัวต่อ SH inlet (เมื่อท่อ SH ไม่ได้เชื่อมต่อโดยตรงกับถังซัก) |
| •ธนาคาร Superheater ที่มีส่วนหัวทางเข้าและทางออกตามลำดับ |
| •สถานี Attemperator สำหรับ STC |
| •หัวต่อไอน้ำหลักพร้อมอุปกรณ์ทั้งหมดและปิดท้ายด้วยวาล์วหยุดไอน้ำหลัก (MSSV) |
| ไอน้ำจากถังอบไอน้ำจะไหลไปยังส่วนหัวของไอน้ำหลักและไม่ควรมีวาล์วระหว่างทั้งสองเพื่อให้แน่ใจว่ามีการไหลในท่อ SH ภายใต้ทุกสภาวะเพื่อป้องกันความร้อนสูงเกินไปและความล้มเหลว |
เครื่องทำความร้อน
การอุ่นไอน้ำเกี่ยวข้องกับการดึงไอน้ำที่ขยายตัวออกบางส่วน (ที่ส่วนท้ายของกระบอกสูบแรงดันสูงของกังหัน) นำกลับไปที่หม้อไอน้ำในท่อความร้อนเย็นการให้ความร้อนที่อุณหภูมิเดียวกันหรือสูงกว่ากับไอน้ำร้อนยวดยิ่งและกลับสู่ กังหันในท่ออุ่นร้อนในแง่ของฮาร์ดแวร์ระบบ RH ประกอบด้วย
| •ท่อความร้อนเย็นจากกังหันไปยังหม้อไอน้ำ |
| •วาล์วนิรภัยบนท่ออุ่นความเย็น |
| •ระบบควบคุมการพ่นน้ำฉุกเฉินบนท่อความร้อนเย็นหรือท่อที่เชื่อมต่อกัน |
| •เครื่องทำความร้อนธนาคารพร้อมหัวทางเข้าและทางออก |
| •ท่ออุ่นร้อนจากหม้อต้มถึงกังหัน |
การทดสอบ
เกณฑ์การผลิตและการยอมรับ
JB / T1611 "ข้อกำหนดทางเทคนิคสำหรับการผลิตท่อหม้อไอน้ำ"
เงื่อนไขทางเทคนิคการทดสอบแรงดันหม้อไอน้ำ JB / T1612 "
JB / T1613 "ข้อกำหนดทางเทคนิคสำหรับการเชื่อมชิ้นส่วนแรงดันของหม้อไอน้ำ"
JB / T1615 "ข้อกำหนดทางเทคนิคสำหรับการพ่นสีและการบรรจุหม้อไอน้ำ"
JB / T3375 "กฎสำหรับการยอมรับวัสดุสำหรับการสร้างหม้อไอน้ำ"
แนะนำ บริษัท
ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าอุตสาหกรรม;ความร้อนเหลือทิ้งการเผาขยะชีวมวล;ผู้ให้บริการความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่ครอบคลุม HD Boiler นำเสนอบริการที่ไม่เหมือนใครรวมถึงการออกแบบหม้อไอน้ำการประดิษฐ์การติดตั้งการบำรุงรักษาและการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ
1. พื้นที่ก่อสร้าง 200,000 ตร.ม.
2. วิศวกร 150 คน
3. ช่างเชื่อม 600 รหัส
4. ผู้ตรวจสอบใบอนุญาต 60 คน (อาจารย์ NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001: 2008
7. ใบรับรอง ASME ของหม้อไอน้ำไฟฟ้า
8. การอนุญาตตราประทับ ASME 'S', 'U' และ NB
|
|
