หม้อไอน้ำแลกเปลี่ยนความร้อน, หม้อไอน้ำ Spiral Fin Tube Economizer, โมดูล Economizer ในมาตรฐาน ASME

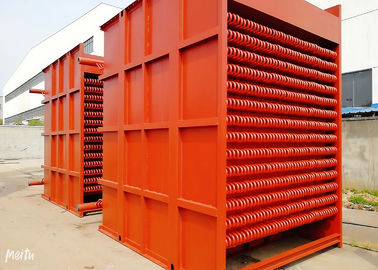

Spiral Finned Tube Economizer

สามารถติดตั้งเครื่องประหยัดพลังงานที่ด้านหลังของเตาแก๊สไอเสียเพื่อกู้คืนความร้อนของก๊าซไอเสียเพิ่มกำลังไฟฟ้าลดการใช้ถ่านหินเครื่องประหยัดหลอดครีบเกลียวเป็นอุปกรณ์ถ่ายเทความร้อนแบบใหม่และมีประสิทธิภาพซึ่งเป็นทางออกที่ดีสำหรับหลอดไฟ นักเศรษฐศาสตร์เนื่องจากการสึกหรออายุการใช้งานสั้นและข้อบกพร่องอื่น ๆ

หลักการทำงาน

Boiler Economizer เป็นเครื่องแลกเปลี่ยนความร้อนชนิดหนึ่งเพื่อให้ความร้อนแก่น้ำป้อนโดยใช้ความร้อนจากก๊าซหุงต้มก๊าซไอเสียที่มาจากท่อด้านนอกจะขึ้นและลงโดยการขัดถูที่มัดท่อส่งผ่านความร้อนไปยังผนังท่อน้ำไหลจากล่างขึ้นบนและไม่รับความร้อนจากผนังท่อและอุณหภูมิของมันก็สูงขึ้นเรื่อย ๆวิธีนี้ไม่เพียง แต่สามารถถ่ายเทความร้อนย้อนกลับเพื่อประหยัดการใช้โลหะ แต่ยังช่วยให้น้ำ / ไอน้ำไหลและระบายออกได้ดีอีกทั้งยังลดการสึกกร่อนอีกด้วยอีกวิธีหนึ่งวิธีนี้ใช้ได้ดีกับการทำความสะอาดฝุ่น

ฟังก์ชั่น

จุดเริ่มต้นของการใช้เครื่องประหยัดพลังงานคือการให้ความร้อนแก่น้ำป้อนโดยใช้ความร้อนของถังทิ้งก๊าซหุงต้มเพื่อลดอุณหภูมิไอเสียและเพิ่มประสิทธิภาพหม้อไอน้ำประหยัดการใช้เชื้อเพลิงซึ่งเป็นวิธีการตั้งชื่อเครื่องประหยัดน้ำมันหากใช้ตัวประหยัดหม้อไอน้ำน้ำป้อนจะถูกทำให้ร้อนอยู่แล้วก่อนที่จะมาถึงพื้นผิวความร้อนแบบระเหยดังนั้นความร้อนที่ขาดบนพื้นผิวการทำความร้อนแบบระเหยและพื้นที่ให้ความร้อนจะลดลงอย่างแน่นอนเครื่องประหยัดหม้อไอน้ำถูกวางไว้ในปัจจุบันอุณหภูมิเฉลี่ยของของเหลวในการทำงานต่ำกว่าน้ำที่ผ่านการกลั่นและใช้การไหลที่จำเป็นเพื่อสร้างเงื่อนไขสำหรับการใช้ผนังบางและท่อที่มีเส้นผ่านศูนย์กลางขนาดเล็กโครงสร้างทั้งหมดยังแน่นมากดังนั้นความแตกต่างของอุณหภูมิการถ่ายเทความร้อนและค่าสัมประสิทธิ์การถ่ายเทความร้อนจึงสูงกว่าของกลุ่มท่อระเหยการพาความร้อนที่มีช่วงอุณหภูมิควันเท่ากันนักเศรษฐศาสตร์หม้อไอน้ำที่ใช้แทนการรวมกลุ่มท่อระเหยแบบพาความร้อนสามารถลดการใช้โลหะได้โดยการขยายขนาดใหญ่ยิ่งไปกว่านั้นน้ำป้อนที่อุ่นจะเข้าสู่ถังอบไอน้ำวิธีนี้สามารถลดความแตกต่างของอุณหภูมิระหว่างน้ำกับผนังถังอบไอน้ำและลดความเครียดจากความร้อนของถังอบไอน้ำในที่สุดเนื่องจากเหตุผลข้างต้นตอนนี้เครื่องประหยัดจึงเป็นส่วนสำคัญของหม้อไอน้ำดังนั้นเราสามารถสรุปการทำงานของนักเศรษฐศาสตร์ได้ดังนี้:

1. การประหยัดน้ำมัน: ตัวประหยัดจะอยู่ที่ส่วนหลังของหม้อไอน้ำวิธีนี้สามารถลดอุณหภูมิของควันและก๊าซจึงช่วยประหยัดเชื้อเพลิง

2. ปรับปรุงสภาพการทำงานของถังอบไอน้ำ: เนื่องจากเครื่องประหยัดอุณหภูมิของน้ำป้อนจะเพิ่มขึ้นเมื่อเข้าสู่ถังอบไอน้ำช่วยลดความแตกต่างของอุณหภูมิระหว่างน้ำป้อนและผนังถังอบไอน้ำรวมทั้งความเค้นจากความร้อนของถังอบไอน้ำเพื่อปรับปรุงสภาพการทำงานของถังอบไอน้ำและเพิ่มอายุการใช้งาน

3. ลดต้นทุนการผลิตหม้อไอน้ำ: สำหรับน้ำป้อนจะถูกทำให้ร้อนในหม้อไอน้ำการใช้ชิ้นส่วนอะไหล่ที่มีอุณหภูมิต่ำเป็นตัวประหยัดหม้อไอน้ำเพื่อทดแทนแผงผนังน้ำอุณหภูมิสูงที่มีราคาสูงช่วยลดต้นทุนในการผลิตหม้อไอน้ำ
