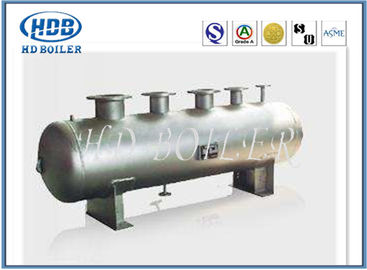

หม้อไอน้ำแรงดันสูงถังแลกเปลี่ยนความร้อนท่อน้ำพร้อมใบรับรอง ASME

หม้อไอน้ำแรงดันสูงถังแลกเปลี่ยนความร้อนท่อน้ำพร้อมใบรับรอง ASME

ความสนใจ

ระดับน้ำของถังไอน้ำหม้อไอน้ำเป็นหนึ่งในพารามิเตอร์ของโรงไฟฟ้าที่สำคัญที่สุดในการวัดและควบคุมการควบคุมระดับน้ำที่เหมาะสมในหม้อไอน้ำเป็นสิ่งสำคัญสำหรับการทำงานอย่างปลอดภัยของหม้อไอน้ำหากระดับต่ำเกินไปท่อหม้อน้ำจะเสียหายจากความร้อนสูงเกินไปหากระดับสูงเกินไปเครื่องแยกไอน้ำจะทำงานไม่ถูกต้องการควบคุมอุณหภูมิจะทำได้ยากและท่อซุปเปอร์ฮีตเตอร์และกังหันอาจได้รับความเสียหายจากความชื้นหรือสารเคมีบำบัดน้ำ

คำอธิบาย

1. ถังอบไอน้ำเป็นห้องแรงดันของหม้อต้มไอน้ำซึ่งอยู่ที่ส่วนบนของระบบไหลเวียนโลหิตของหม้อต้มไอน้ำ

2. เป็นแหล่งกักเก็บน้ำ / ไอน้ำที่ปลายท่อน้ำด้านบน

3. ถังอบไอน้ำเก็บไอน้ำที่เกิดขึ้นในท่อน้ำและทำหน้าที่เป็นตัวแยกเฟสสำหรับส่วนผสมของไอน้ำ / น้ำ

4. ไอน้ำถูกแยกออกจากน้ำแล้วปล่อยทิ้งที่ตำแหน่งเหนือระดับน้ำที่คงไว้ที่นั่น

เครื่องประดับ

รายละเอียดการแยกไอน้ำและน้ำ

Detials

ถังอบไอน้ำเป็นคุณสมบัติมาตรฐานของหม้อต้มน้ำเป็นแหล่งกักเก็บน้ำ / ไอน้ำที่ปลายท่อน้ำด้านบนถังเก็บไอน้ำที่สร้างขึ้นในท่อน้ำและทำหน้าที่เป็นตัวแยกเฟสสำหรับส่วนผสมของไอน้ำ / น้ำความหนาแน่นที่แตกต่างกันระหว่างน้ำร้อนและน้ำเย็นช่วยในการสะสมของ "ร้อนกว่า" - น้ำ / และไอน้ำอิ่มตัวลงในถังอบไอน้ำ

ความคืบหน้าในการทำงาน

1. ไอน้ำที่แยกออกมาจะถูกดึงออกมาจากส่วนบนของถังและกระจายไปยังกระบวนการ

2. การให้ความร้อนเพิ่มเติมของไอน้ำอิ่มตัวจะทำให้ไอน้ำร้อนยวดยิ่งปกติใช้ขับเคลื่อนกังหันไอน้ำ

3. ไอน้ำอิ่มตัวจะถูกดึงออกจากด้านบนของถังและกลับเข้าสู่เตาเผาโดยใช้ซูเปอร์ฮีตเตอร์4. ส่วนผสมของไอน้ำและน้ำจะเข้าสู่ถังอบไอน้ำโดยผ่านท่อไรเซอร์ภายในถังประกอบด้วย demister แยกหยดน้ำออกจากไอน้ำที่ผลิตไอน้ำแห้ง

5. น้ำอิ่มตัวที่ด้านล่างของถังอบไอน้ำไหลลงมาตามท่อดาวน์คอมเมอร์
