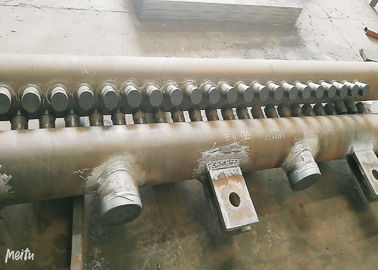

ชิ้นส่วนหม้อไอน้ำ Manifold ส่วนหัวกระจายไอน้ำ CFB หม้อไอน้ำ Manifold

ชิ้นส่วนหม้อไอน้ำ Manifold ส่วนหัวกระจายไอน้ำ CFB หม้อไอน้ำ Manifold

คำอธิบายทั่วไป

หม้อไอน้ำทำจากหม้อไอน้ำที่กักน้ำไว้เพื่อผลิตไอน้ำและหม้อไอน้ำที่สร้างความร้อนโดยการเผาไหม้ในการถ่ายเทพลังงานความร้อนจากการเผาไหม้ไปยังน้ำในหม้อไอน้ำต้องมีพื้นที่ถ่ายเทความร้อนเพียงพอเพื่อขยายพื้นที่การถ่ายเทความร้อนหม้อไอน้ำได้รับการพัฒนาเป็นหม้อไอน้ำแบบท่อเพื่อเพิ่มพื้นที่การถ่ายเทความร้อน

น้ำในกลุ่มเหล่านี้จะต้องหมุนเวียนและดูดซับพลังงานความร้อนอย่างต่อเนื่องและแยกไอน้ำไปยังส่วนบนของกล่อง (ท่อ) จากนั้นน้ำจะไหลลงสู่ส่วนล่างของกล่อง (ท่อ) และกระจายไปยังแต่ละกลุ่มเพื่อดูดซับต่อไป ความร้อนในเตาเผาเราเรียกกล่องประกอบส่วนบนและส่วนล่าง (ท่อ) ส่วนหัวหม้อไอน้ำ

รายละเอียด

ส่วนหัวไม่ใช่ส่วนประกอบที่เป็นอิสระ แต่เป็นส่วนหนึ่งของผนังน้ำเครื่องประหยัดพลังงานฮีตเตอร์และส่วนประกอบอื่น ๆ นั่นคือมีส่วนหัวของผนังน้ำส่วนหัวประหยัดพลังงานส่วนหัวของฮีตเตอร์พิเศษหน้าที่ของส่วนหัวคือการรวบรวมหรือกระจายของเหลวที่ใช้ในการทำงานของไอน้ำและน้ำลดท่อขนส่งและการเชื่อมต่อของสารที่ใช้งานได้และลดจำนวนรูในถังซึ่งจะเอื้อต่อการปรับปรุงประสิทธิภาพด้านความปลอดภัยของถังซักส่วนหัวด้านล่างของผนังน้ำใกล้กับตะแกรงทั้งสองด้านของผนังเตาป้องกันไม่ให้เกิดการเผาไหม้ทั้งสองด้านของตะแกรงดังนั้นจึงเรียกว่ากล่องป้องกันโค้ก

จริงๆแล้วส่วนหัวเป็นท่อขนาดเส้นผ่านศูนย์กลางหนาที่เชื่อมต่อกับท่อพื้นผิวทำความร้อนจำนวนมากทำจากท่อเหล็กไร้รอยต่อและหัวแบนเชื่อม (ฝาท้าย) ที่ปลายทั้งสองข้างมีช่องหลายรูสำหรับเชื่อมหรือขยายท่อปลายทั้งสองข้างของท่อประหยัดพลังงานและท่อซูเปอร์ฮีตเตอร์เชื่อมต่อกับส่วนหัวและปลายด้านล่างของผนังน้ำจะเชื่อมต่อกับส่วนหัวปลายด้านบนสามารถเชื่อมต่อกับส่วนหัวได้และสามารถลากท่อจากส่วนหัวไปยังถังซักสองสามท่อหรือสามารถต่อปลายท่อผนังด้านบนเข้ากับถังซักโดยตรง

• การรักษาความร้อนส่วนหัว

เตาบำบัดความร้อนขนาดใหญ่ใช้ในการจัดหาส่วนหัวสำหรับการบำบัดความร้อนแบบรวมซึ่งช่วยให้มั่นใจได้ว่าจะตอบสนองความต้องการของการรักษาความร้อนส่วนหัวได้เป็นอย่างดี

การทดสอบแรงดันไฮดรอลิกส่วนหัว

อุณหภูมิของอากาศโดยรอบเมื่อทำการทดสอบแรงดันไฮดรอลิกไม่น้อยกว่า 5 องศาและอุณหภูมิของน้ำสูงกว่าจุดน้ำค้างและอุณหภูมิการเปลี่ยนแปลงที่เปราะของวัสดุชิ้นงานที่ทดสอบ แต่ไม่สูงกว่า 70 องศาอุณหภูมิที่แนะนำสำหรับเหล็กกล้าคาร์บอนคือ 21-40 องศาและเหล็กอัลลอยด์คือ 30-50 องศาหลังจากการทดสอบแรงดันไฮดรอลิกน้ำภายในชิ้นงานจะถูกระบายออกจากนั้นพื้นผิวด้านนอกของชิ้นงานจะถูกทำให้แห้งด้วยอากาศอัดจากนั้นส่วนด้านในของชิ้นงานจะถูกเป่าด้วยอากาศอัดเพื่อให้แน่ใจว่าไม่มีน้ำสะสมอยู่ใน ส่วนหัว

ความสะอาดภายในของส่วนหัว

หากมีหมวกฟางเศษเหล็กและเศษอื่น ๆ อยู่ที่ส่วนหัวจะทำให้เกิดการระเบิดของท่อและอุบัติเหตุจากการปิดเครื่องอื่น ๆ ได้ง่ายมากเมื่อโรงไฟฟ้ากำลังทำงานอยู่ดังนั้นจึงต้องควบคุมความสะอาดของส่วนหัวอย่างเคร่งครัดหลังจากเจาะรูที่ส่วนหัวแล้วควรทำความสะอาดหมวกฟางและเสี้ยนที่ผนังด้านในของรูท่อด้วยหัวกัดลม R ภายในและควรทำความสะอาดเศษภายในส่วนหัวให้ทันเวลาเมื่อเติมและเชื่อมพยายามหลีกเลี่ยงการวางของกระจุกกระจิกไว้ในส่วนหัวเมื่อเติมและลบมุมหลังจากแรงดันไฮดรอลิกให้ปิดรอยต่อท่ออื่น ๆ เพื่อป้องกันเศษเหล็กหล่นในการทำความสะอาดขั้นสุดท้ายก่อนออกจากโรงงานข้อต่อท่อแต่ละชิ้นจะถูกตรวจสอบด้วยลวดสลิงเพื่อป้องกันไม่ให้สิ่งแปลกปลอมปิดกั้นข้อต่อท่อใช้วิธีการเป่าลมอัดเพื่อทำความสะอาดเศษภายในกระบอกสูบEndoscope ใช้เพื่อตรวจสอบด้านในของข้อต่อท่อและส่วนหัวแต่ละส่วนเพื่อให้แน่ใจว่าความสะอาดภายในของแต่ละส่วนหัวสามารถตอบสนองความต้องการได้
