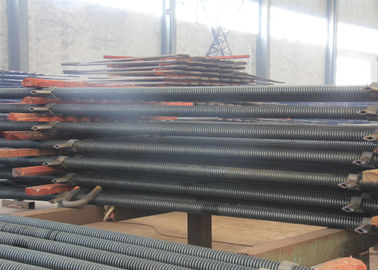

ท่อครีบหม้อต้มน้ำร้อนเหล็กท่อครีบเกลียวประสิทธิภาพสูง
รายละเอียดสินค้า
| วัสดุครีบ: | อลูมิเนียมทองแดงและเหล็ก ฯลฯ เหล็กกล้าคาร์บอนสแตนเลส | วัสดุท่อ: | สแตนเลส, เหล็กคาร์บอน |
|---|---|---|---|
| การบรรจุ: | การบรรจุสมุทรของหลอดครีบ | ชื่อผลิตภัณฑ์: | Boiler Fin Tube |
| ใบสมัคร: | อะไหล่เครื่องทำความร้อน, แลกเปลี่ยนความร้อน | คำสำคัญ: | เครื่องแลกเปลี่ยนความร้อน U Bend |
| เน้น |
ท่อครีบเกลียวท่อครีบแลกเปลี่ยนความร้อน,heat exchanger fin tube |
||
คําอธิบายสินค้า
ท่อครีบเหล็กสำหรับหม้อต้มน้ำร้อน, ท่อครีบเกลียวสำหรับหม้อไอน้ำที่มีประสิทธิภาพสูง
ท่อครีบเกลียวใช้กันอย่างแพร่หลายในการนำความร้อนกลับมาใช้ใหม่ของตัวประหยัดหม้อไอน้ำ เครื่องอุ่นอากาศ และหม้อต้มความร้อนเหลือทิ้ง ตลอดจนอุปกรณ์แลกเปลี่ยนความร้อนในอุตสาหกรรมเคมี ภาชนะรับความดัน และสาขาอื่นๆความจุของหน่วยที่ใช้ในหม้อไอน้ำก็เพิ่มขึ้นจากขนาดเล็กไปจนถึงขนาดใหญ่ และการใช้งานก็เพิ่มขึ้นทุกวันปัจจุบัน ผู้ผลิตมืออาชีพจำนวนมากในประเทศจีนสามารถผลิตงานเชื่อมที่มีความต้านทานความถี่สูง ท่อครีบเกลียวประสาน และอุปกรณ์การผลิตและเทคโนโลยีของท่อครีบได้รับการพัฒนา ออกแบบ และผลิตขึ้นจากการนำเข้า การย่อยอาหารและการดูดซึมเพื่อการพัฒนาตนเองคุณภาพได้บรรลุข้อกำหนดของมาตรฐานขั้นสูงจากต่างประเทศ
ข้อดีของการใช้หลอดครีบ:
1. พื้นที่การถ่ายเทความร้อนเพิ่มขึ้นในพื้นที่ที่มีประสิทธิภาพเพื่อปรับปรุงผลการถ่ายเทความร้อน
2. ลดพื้นที่ครอบครองของพื้นผิวการถ่ายเทความร้อน และลดปริมาตร โดยเฉพาะอย่างยิ่งสำหรับหม้อไอน้ำที่โหลดเร็ว
3. ลดต้นทุนอุปกรณ์และปรับปรุงความปลอดภัยของอุปกรณ์
4. เนื่องจากแรงดันน้ำลดลง ต้นทุนการดำเนินงานจึงลดลง
5. ความฝืดของท่อครีบเพิ่มขึ้น และความต้านทานแผ่นดินไหวของท่อดีขึ้น
ข้อดีทางเทคนิคของ Boiler Fin Tube
ในปัจจุบัน ท่อเหล็กครีบเกลียวส่วนใหญ่เป็นแบบม้วน การเชื่อมด้วยความถี่สูงและท่อเหล็กครีบเกลียวแบบประสานท่อเหล็กครีบเกลียวระหว่างกันได้กลายเป็นผลิตภัณฑ์ต่ออายุของท่อเหล็กครีบเกลียวสามประเภทข้างต้น เนื่องจากอายุการใช้งานยาวนาน ประสิทธิภาพการถ่ายเทความร้อนที่เสถียร และผลการประหยัดที่ชัดเจนทุกครั้งข้อดีของพวกเขาแสดงในด้านต่อไปนี้:
1. อายุการใช้งานยาวนาน มากกว่า 3 เท่าของท่อเหล็กครีบเชื่อมที่คดเคี้ยว
2. การตัดส่วนโค้งของรากครีบและท่อและพื้นผิวเรียบของครีบช่วยขจัดปรากฏการณ์การสะสมของเถ้า การอุดเถ้าและการหย่อนของท่อครีบรูปแบบอื่นเนื่องจากการพับของรากครีบไม่สม่ำเสมอ
3. เทคโนโลยีการรีดร้อนถูกฟ้องเพื่อปรับปรุงความหนาแน่น ความแข็งแรงของผลผลิต ความต้านทานแรงดึง และความต้านทานการสึกหรอของโครงสร้างโลหะ
4. เนื่องจากครีบและท่อเป็นส่วนสำคัญและกระจายอยู่ในแถบเกลียว ความสามารถในการรับแรงกดของท่อครีบเกลียวที่เป็นส่วนประกอบจึงมากกว่าท่อเหล็กไร้ตะเข็บที่มีความหนาและเส้นผ่านศูนย์กลางภายในเท่ากันถึง 3 เท่า
5. ความต้านทานการสึกหรอ ซึ่งแก้ปัญหาการสึกหรออย่างรุนแรงของพื้นผิวการพาความร้อนของหม้อไอน้ำที่ใช้ถ่านหินเป็นเชื้อเพลิง เนื่องจากความเร็วลมสูงและความเข้มข้นของเถ้าสูง (โดยเฉพาะอย่างยิ่งการหมุนเวียนหม้อไอน้ำแบบฟลูอิไดซ์เบด)
6. โครงสร้างท่อครีบแบบรวมช่วยขจัดความต้านทานความร้อนที่สัมผัสซึ่งโครงสร้างท่อครีบอื่น ๆ ไม่สามารถเอาชนะได้นอกจากนี้ ส่วนตามยาวของครีบเป็นโครงสร้างสี่เหลี่ยมคางหมู ดังนั้นประสิทธิภาพการถ่ายเทความร้อนจึงดีขึ้นในระดับสูงสุด
7. ใช้การแลกเปลี่ยนความร้อนพื้นผิวขยายของครีบเกลียวหนึ่งภายใต้สภาพการทำงานเดียวกัน ค่าสัมประสิทธิ์การถ่ายเทความร้อนของกลุ่มท่อจะเท่ากับ 3.5-5.5 เท่าของท่อเหล็กไม่มีตะเข็บที่มีความหนาและเส้นผ่านศูนย์กลางภายในเท่ากัน และสองเท่าของท่อเหล็กครีบเกลียวที่มีข้อกำหนดเดียวกัน
8. ครีบและท่อเป็นโครงสร้างที่สำคัญ ดังนั้นจึงสามารถใช้งานได้ในอุณหภูมิสูงและสภาพแวดล้อมที่รุนแรงจะไม่เกิดความไม่เสถียรของประสิทธิภาพการถ่ายเทความร้อนที่เกิดจากการคลายตัวและการไหลของครีบในท่อเหล็กครีบรูปแบบอื่น
การพัฒนาและการประยุกต์ใช้
การพัฒนาและการประยุกต์ใช้เครื่องประหยัดหลอดครีบเกลียวในประเทศจีนเริ่มขึ้นในทศวรรษ 1980เครื่องประหยัดท่อแบบเกลียวครีบที่ออกแบบและผลิตเองออกมาในหม้อไอน้ำในประเทศในปี 1990 ผู้เขียนได้เปลี่ยนเครื่องประหยัดท่อแบบครีบเกลียวแบบธรรมดาที่ใช้กันทั่วไปในหม้อไอน้ำแบบหมุนเวียนวิกฤตย่อยของ Mitsubishi 350 MW 1160T/H ที่นำเข้าด้วยเครื่องประหยัดหลอดแบบครีบเกลียวที่มีการจัดเรียงครีบที่เป็นเอกลักษณ์ในช่วงไม่กี่ปีที่ผ่านมา หม้อไอน้ำที่ใช้ถ่านหินเป็นเชื้อเพลิงวิกฤต 900MS Ultra ที่นำเข้ายังใช้เครื่องประหยัดหลอดแบบเกลียวและได้นำไปใช้งานแล้วแม้ว่าอุตสาหกรรมการผลิตหม้อไอน้ำจะผลิตเครื่องประหยัดหลอดครีบเกลียวสำหรับต่างประเทศ แต่ก็ล้าหลังในการใช้หม้อไอน้ำในประเทศ
เครื่องประหยัดพลังงานแบบหลอดครีบเกลียวที่พัฒนาขึ้นใหม่นี้ถูกนำไปใช้กับโรงไฟฟ้าที่ใช้ถ่านหินเป็นเชื้อเพลิงเองและโรงไฟฟ้าสาธารณะในภาคตะวันตกเฉียงเหนือ ภาคกลาง ภาคใต้ ภาคตะวันออก และเซี่ยงไฮ้ เป็นต้น พารามิเตอร์ความจุหม้อไอน้ำขั้นต่ำคือ 220 ตันต่อชั่วโมงที่ พารามิเตอร์ความดันสูงและความจุหม้อไอน้ำสูงสุดคือ 1160 ตันต่อชั่วโมงที่สภาวะวิกฤติย่อยถ่านหินประเภทที่เผาไหม้ ได้แก่ ถ่านหินบิทูมินัส แอนทราไซต์ ส่วนผสมของถ่านหินบิทูมินัสและถ่านหินลีน ส่วนผสมของถ่านหินบิทูมินัสและก๊าซเตาหลอมเหลว และถ่านหินบิทูมินัสด้อยกว่าที่มีปริมาณเถ้า 56%-59%
พารามิเตอร์ทางเทคนิคของ Boiler Fin Tube
| สิ่งของ | ท่อฐาน OD (มม.) |
ความหนาของท่อฐาน (มม.) | ความสูงของครีบ (มม.) | ความหนาของครีบ (มม.) | ระยะพิทช์ (มม.) |
| พิสัย | 25.4 มม. ~ 1600 มม. | 2.5 มม. ~40 มม. | 0.5 มม. ~20.0 มม. | 0.5 มม. ~3.0 มม. | 5 มม. ~ 25.4 มม. |
| วัสดุ | เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, สแตนเลส | ||||
| ความยาว | 0<L≤ 12000 | ||||
| สินค้า | หลอดครีบ |
| ท่อฐาน | เชื่อมหรือไม่มีรอยต่อ |
| วัสดุ | เหล็กกล้าคาร์บอน เหล็กกล้าอัลลอย เหล็กกล้าไร้สนิม โลหะผสมที่ไม่ใช่เหล็ก และโลหะผสมนิกเกิล |
| ใบสมัคร | H economizer, H evaporator, H superheater, H air heater และอื่น ๆ |
ควบคุมคุณภาพ
1. รายงานการทดสอบแรงกระแทกและการคำนวณความแข็งแรงพร้อมข้อมูลวัสดุที่ใช้
2. รายงาน NDT 100% (การตรวจสอบแบบไม่ทำลาย) ของแผ่นเหล็ก ท่อ และอิเล็กโทรด
3. X-ray, γ-ray และรายงานการตรวจสอบการทดสอบการแทรกซึมของของเหลว (รอยเชื่อม): เพื่อให้แน่ใจว่าคุณภาพของหม้อไอน้ำทั้งหมด
4. รายงานการทดสอบไฮดรอลิก: มั่นใจในความดันการทำงานและความปลอดภัยมาตรฐาน
จุดเด่นของผลิตภัณฑ์
ท่อครีบเหล็กสำหรับหม้อต้มน้ำร้อน, ท่อครีบเกลียวสำหรับหม้อไอน้ำที่มีประสิทธิภาพสูง รายละเอียดสินค้าของ Boiler Fin Tube ท่อครีบเกลียวใช้กันอย่างแพร่หลายในการนำความร้อนกลับมาใช้ใหม่ของตัวประหยัดหม้อไอน้ำ เครื่องอุ่นอากาศ และหม้อต้มความร้อนเหลือทิ้ง ตลอดจนอุปกรณ์แลกเปลี่ยนความร้อนในอุตสาหกรรมเคมี ภาชนะร...
