สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HD Boiler |
หมายเลขรุ่น: | HDB0410 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
รายละเอียดการบรรจุ: | ทะเลสวยหรูบรรจุเพื่อการส่งออก |
เวลาการส่งมอบ: | ภายใน 55 วันหลังจากได้รับเงินดาวน์หรือ L / C |
ได้รับการรับรอง: | ASME, SGS, ISO9001 | การประกัน: | 2 ปี |
---|---|---|---|
วัสดุ: | เหล็ก | ฟังก์ชัน: | พื้นผิวทำความร้อน |
แสงสูง: | แผงผนังน้ำหม้อไอน้ำท่อน้ำผนังหม้อไอน้ำ,boiler water wall tubes |

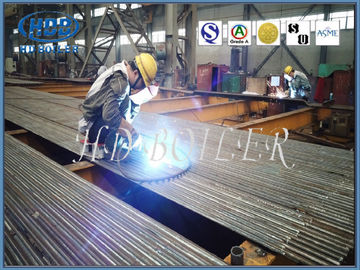

แผ่นผนังกั้นน้ำหม้อไอน้ำชนิดเมมเบรนสำหรับหม้อไอน้ำที่ใช้ถ่านหิน
คำอธิบายทั่วไป: แผงผนังน้ำเมมเบรนหม้อไอน้ำ
แผ่นผนังน้ำเป็นพื้นผิวทำความร้อนหลักของหม้อไอน้ำซึ่งประกอบด้วยท่อเหล็กจำนวนหลายแถวซึ่งจัดเรียงไว้รอบ ๆ มุมหม้อไอน้ำภายในเป็นน้ำไหลหรือไอน้ำและด้านนอกรับความร้อนของเปลวไฟในเตาของหม้อไอน้ำโดยส่วนใหญ่จะดูดซับความร้อนจากรังสีของผลิตภัณฑ์เผาไหม้ที่มีอุณหภูมิสูงในเตาเผาของเหลวที่ใช้งานจะอยู่ในนั้นและระเหยด้วยความร้อน
ชื่อเต็มคือ water wall tube ชื่อเก่าคือ water-cooled wall หรือเรียกอีกอย่างว่าไรเซอร์โดยปกติจะวางในแนวตั้งบนผนังด้านในของเตาเผาพวกมันถูกใช้เพื่อดูดซับความร้อนจากเปลวไฟและก๊าซหุงต้มที่มีอุณหภูมิสูงเป็นรูปแบบหลักของพื้นผิวทำความร้อนสำหรับหม้อไอน้ำสมัยใหม่ต่างๆรวมถึงส่วนพื้นฐานของวงจรการไหลเวียนของน้ำ .สำหรับพวกเขามีหน้าที่ในการระบายความร้อนและปกป้องผนังเตาจึงเรียกว่าแผ่นผนังน้ำ
เมื่อผนังน้ำได้รับการออกแบบในตอนแรกมันไม่ได้ตั้งใจที่จะให้ความร้อน แต่เพื่อทำให้เตาเย็นลงเพื่อที่จะไม่ได้รับความเสียหายจากอุณหภูมิสูงหลังจากนั้นเนื่องจากมีฟังก์ชั่นการแลกเปลี่ยนความร้อนที่ดีจึงค่อยๆเปลี่ยนถังอบไอน้ำให้เป็น ชิ้นส่วนความร้อนหลักสำหรับหม้อไอน้ำเป็นพื้นผิวทำความร้อนแบบระเหยซึ่งประกอบด้วยท่อคู่ขนานจำนวนมากวางอยู่บนผนังด้านในของเตาหม้อไอน้ำหน้าที่ของพวกเขาคือการดูดซับความร้อนจากการแผ่รังสีด้วยไฟที่มีอุณหภูมิสูงหรือปล่องก๊าซในเตาเผาและผลิตไอน้ำหรือน้ำร้อนภายในท่อและยังลดอุณหภูมิผนังเตาเพื่อป้องกันในหม้อไอน้ำความจุขนาดใหญ่อุณหภูมิเปลวไฟในเตาสูงมากและความเข้มของการแผ่รังสีความร้อนสูงมากผนังน้ำจะดูดความร้อนได้มากขึ้น 40-50% ยกเว้นหม้อไอน้ำความจุขนาดเล็กพื้นผิวทำความร้อนแบบระเหยหลักสำหรับหม้อไอน้ำท่อน้ำในปัจจุบันคือผนังน้ำ
พารามิเตอร์
ชื่อผลิตภัณฑ์ | กำแพงน้ำเมมเบรน |
พื้นที่ประยุกต์ | หม้อต้มน้ำ |
วัสดุ | - เหล็กกล้าคาร์บอน: 20 #, 20G, A195, A-1
- โลหะผสมเหล็ก: 15CrMoG, T11
|
มาตรฐาน | จีน GB, ASME |
เกรดผู้ผลิต | ประเทศจีนเกรด A, ABS ได้รับการรับรอง, TUV รับรอง |
อุณหภูมิในการทำงาน | อุณหภูมิความอิ่มตัว |
ข้อกำหนดท่อ | - การใช้งานทั่วไป: Φ42, Φ51, Φ57, Φ60มม
- อื่น ๆ
|
ความหนาของท่อ | ตามความต้องการของลูกค้า |
Tube Pitch (ซีซี) | 95 มม. 100 มม. 105 มม. 110 มม |
ความหนาของเหล็กแบน | ตามความต้องการของลูกค้า |
การดัด | การดัดแผง |
เชื่อม | GMAW อัตโนมัติ SAW อัตโนมัติ |
เชื่อม NDT | RT 100% สำหรับการเชื่อมแบบก้นท่อ |
ความหนาแน่นของอากาศ | ยอดเยี่ยม |
งานก่ออิฐ | ไม่ต้องการ |
ข้อดีของ Membrane Water Wall
(1) ตรวจสอบให้แน่ใจว่ามีการปิดผนึกผนังเตาและลดการรั่วไหลของอากาศในห้องเผาไหม้
(2) การทำให้เกิดการระบายความร้อนด้วยน้ำเต็มรูปแบบในห้องเผาไหม้เป็นประโยชน์ในการป้องกันไม่ให้เกิดการเผาไหม้ภายใต้สภาวะของการเผาไหม้ที่รุนแรงขึ้น
(3) เวลาในการระบายความร้อนของการเริ่มต้นและการปิดหม้อไอน้ำอาจสั้นลงเนื่องจากความจุในการจัดเก็บความร้อนขนาดเล็กอุณหภูมิที่เพิ่มขึ้นอย่างรวดเร็วและการระบายความร้อนอย่างรวดเร็วในห้องเผาไหม้
(4) ผนังเตาวางท่อมีความเหมาะสมซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้มากและสะดวกในการระงับและยก
(5) เมื่อเทียบกับประเภทท่อเปล่าความสามารถในการดูดซับความร้อนของท่อจะดีขึ้น
(6) ปรับปรุงระดับของส่วนประกอบหม้อไอน้ำต่อการประกอบอำนวยความสะดวกและลดภาระงานในการติดตั้ง
การจำแนกประเภท
ถ้าตามประเภทโครงสร้างมีสามประเภทหลัก ๆ คือประเภทท่อเปลือยชนิดเมมเบรนและชนิดท่อทิ่มประเภทท่อเหล็กไร้รอยต่อประกอบด้วยท่อเหล็กไร้รอยต่อทั้งแถวที่มีโครงสร้างที่เรียบง่ายที่สุดเมมเบรน กำแพงน้ำเป็นลักษณะของการเชื่อมร่วมกันของท่อน้ำครีบรีดจำนวนมากเพื่อสร้างพื้นผิวความร้อนรวมที่ปิดสนิทไม่เพียง แต่สามารถปรับปรุงความหนาแน่นของอากาศของเตาเผาลดการรั่วไหลของอากาศ แต่ยังป้องกันผนังเตาลดน้ำหนักของผนังเตาและทำให้โครงสร้างง่ายขึ้นผนังน้ำของท่อดาบปลายปืนเป็นหมุดชนิดหนึ่งที่มีความยาว 20-25 มม. และเส้นผ่านศูนย์กลาง 6-12 มม. เชื่อมบนท่อผนังน้ำจากนั้นเคลือบด้วยพลาสติกทนไฟโครเมี่ยมแร่ทรายเพื่อลดการดูดซับความร้อนที่ส่วนผนังน้ำและ เพิ่มอุณหภูมิของ การเผาไหม้โซน.เหมาะสำหรับโอกาสที่การจุดระเบิดของเชื้อเพลิงทำได้ยากโดยเฉพาะหรือเตาหลอมตะกรันเหลวตามแผนผังมีผนังระบายความร้อนด้วยน้ำสองประเภทชนิดติดผนังและประเภทพาร์ติชัน (เช่นการทำความร้อนสองด้าน) อดีตส่วนใหญ่ฝังอยู่ในผนังด้านในของผนังเตาซึ่งดูดซับความร้อนไว้ด้านหนึ่งส่วนใหญ่จะติดตั้งในภายหลังตรงกลางเตาหม้อไอน้ำขนาดใหญ่ ซึ่งแบ่งเตาเผาทั้งหมดออกเป็นสองส่วนแยกกันและถูกทำให้ร้อนทั้งสองด้าน
แนะนำ บริษัท
ก่อตั้งขึ้นในปี 1985 Zhangjiagang Hua Dong Boiler Co. , Ltd. (ซื้อขายเป็น HD Boiler) ผลิตโรงไฟฟ้าอุตสาหกรรม;ความร้อนเหลือทิ้งการเผาขยะชีวมวล;ผู้ให้บริการความร้อนอินทรีย์และหม้อไอน้ำไฟฟ้าควบคู่ไปกับพื้นผิวทำความร้อนที่ครอบคลุม HD Boiler นำเสนอบริการที่ไม่เหมือนใครรวมถึงการออกแบบหม้อไอน้ำการประดิษฐ์การติดตั้งการบำรุงรักษาและการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ
